а это и есть полное название
так у него на спинке написано
(в даташите правда STD17NF03L)

смотрю картинку
мои скудные мсли которые она вызывает:

чтобы мосфет включился, напряжение затвор-исток должно быть выше порога переключения (gate threshold)
у меня судя по даташиту порог включения 2.2 вольта а лог единиса у меня будет больше 2.2 вольт...
вопрос номер 1 мне нуно знать какой ток будет течь через ногу мк чтоб узнать какое напряжение будет на затворе мосфета
но там ведь в мосфете ток не течёт через затвор ибо там ёмкость, но у меня 36 кГц тсопы значит ток всётаки будет какойто????

в общем я так предполагаю что он таки включится! если не сгорит ножка (хотя я управлял мосфетами напрямую от МК когда крутил моторчик от харда и ноги не сгорели и мосфеты открывались и не грелись)

вопрос номер 2 а как мне определить какое сопротивление будет у канала сток-исток

достаточно ли оно будет маленькое чтобы им пренебречь???
или нужно будет его учитывать при расчёте токоограничительных резисторов для ИК диодов

Ответ №1: Закон Ома для цепи переменного тока.

Ответ №2: По графикам в ДШ.

$ilent писал(а):Ответ №1: Закон Ома для цепи переменного тока.

Ответ №2: По графикам в ДШ.

забавная картинка
значки какието...
а как ей пользоваться???

там в ДШ 12 графиков
и такое ощущение что все они мне не подходят чтоб определить сопротивление канала на определённом напряжении затвор-сток

По второму вопросу- токоогранчительные резисторы имеют номиналы порядка десятков-соетн Ом. Сопротивление открытого канала обычно выражается в миллиомах, то есть иеньше пятипроцентной точности резисторов.
По первому вопросу- вообще с мосетами все не так просто. Закон Ома для переменки тут вроде не очень то и подходит, тут скорее переходные процессы смотреть надо. По сути, определяющий фактор во включении выключении полевика- емкости затвор-исток и сток-исток. Читал какой-то аппноут IRF у себя на работе- там про это есть: расчеты открытия/закрытия транзисторов. Сам его хочу почитать, так как очень интересует. В общих чертах- контроллеру ногой надо зарядить емкость затвор-исток, а затем заряжается сток-исток (так вроде,хотя могу ошибаться насчет сток-исток). В общем, надо полюбому смтореть этот апноут.

ну я так и думал, что скорей всего можно пренебречь
тока смущает немного, он же тока тока открывается и какое там максимальное сопротивление у минимально открытого канала???
ведь милиомы это у максимально открытого канала а в моём случае хз чо там


и что ток там маленький (меньше 80 мА) тоже я почти уверен, потому как ноги не погорели в прошлый раз
начит и сейчас прокатит
но хотелось бы точно знать...

в любом случае 0.3 А мосфетом включать это изврат, но душа просит =)



ладно
завтра попробую карандашиком на листочке посчитать
если появятся мысли конечно...

Вот этот аппноут. Он вроде для силовых вещей, но все же.
http://www.irf.com/technical-info/appnotes/an-944.pdf

$ilent писал(а):Ответ №1: Закон Ома для цепи переменного тока.

Ответ №2: По графикам в ДШ.

сори за офф: я уж подумал, что кто-то воспользовался тегом [tex ]...

Myp писал(а): как мне определить какое сопротивление будет у канала сток-исток

Это есть на рисунке. В начале текста.

Если всеже не видно то можно посимулировать схемку в MicroCap и все интересующее увидеть.

Добавлено спустя 3 минуты 23 секунды:

Myp писал(а):там в ДШ 12 графиков

Поэтому я и сделал картинку - для тех кому не понятна куча графиков даташит.

Вверху написано какой параметр нужно посмотреть В ВИДЕ ТЕКСТА в даташите.

Я ИМЕННО для начинающих делал картинки для распечатки и "имения" под рукой.

короче

МК дергает ножкой
если подключить светик то видно что он моргает
если убрать светик и подключить МОСФЕТ нифига не работет
напряжение на ноге падает в ноль, на выходе мосфета ноль(сначала испугался что ножка сгорела, потому как тестер отказался показывать хоть какоенить напряжение)
и вааще ничо не работает

чо делать незнаю



вощем нуно было сразу сказать что не будет работать я бы и не мучалсо

А можно схемки, как Вы светодиод подключаете вместе с мосфетом? Для мосфета нужен резистор затвор-исток (несколько десятков Кило), и резистор от ноги МК к затвору (порядка 5 Кило), ну и токоограничительный резистор в цепи светодиода по вкусу.

может банально мосфет паленый, я наигрался в них уже.
простые или довольно мощные логические легко открываются логическим уровнем через 100 Ом без подтягивающих резисторов.
Паленый мосфет звонится как КЗ между ног, рабочий вообще не звонится.
уровень падает до нуля? меня это настораживало сразу, резюки спасали МК от смерти.

светодиод, подключаю через резистор

АААААААА
я тупица

я неправильно подключаю
вот идиот


steel_monkey огромное вам спасибо

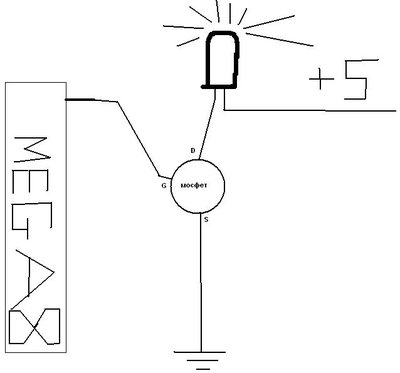

щас пока рисовал схему осознал что неправильно подключал
подключил как надо и всё заработало

Добавлено спустя 1 минуту 36 секунд:
резистор всёже поставлю

пойду процарапаю дорожку и на место разрыва прилеплю SMD

поднимаю старую, но архиважную и жутко полезную тему

1. Статья про IGBT и MOSFET на русском: Принципы работы мощных полупроводниковых приборов
2. Про чтение ДШ MOSFETов тут на форуме обсуждали: Правильная работа с MOSFETами
3. Про работу с MOSFETами на easyelectronics: Управление мощной нагрузкой постоянного тока. Часть 3. [ВНИМАНИЕ! На этом ресурсе встречаются ошибки и опечатки! Будьте внимательны и все проверяйте.]

Digit писал(а): [ВНИМАНИЕ! На этом ресурсе встречаются ошибки и опечатки! Будьте внимательны и все проверяйте.]

Какие ОШИБКИ !!! ЭТО БРЕД !!! полный. Зачем линки на бред на робофоруме ???

Автор не понимает что в полевом транзисторе ток протекает в обоих направлениях. И морочит голову читателям. А раньше морочил голову тем кому преподавал.

Digit писал(а): [ВНИМАНИЕ! ... все проверяйте.]

отличный ресурс для новичков где ВСЁ надо проверять ! и ведь действительно проактически ВСЁ.
