Фотодиод

Сообщение Robomaster90 » 17 ноя 2007, 12:59

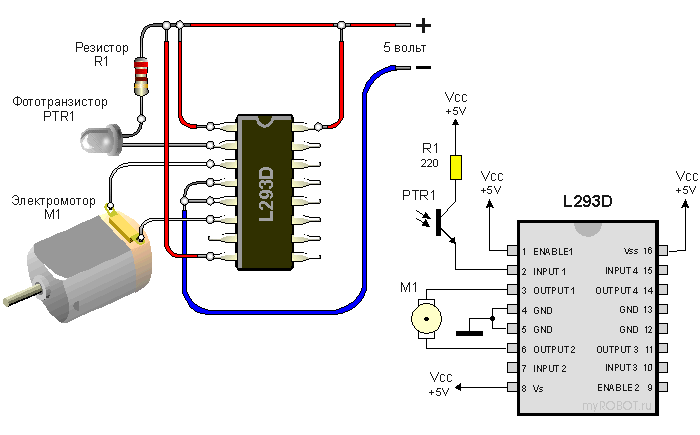

Я собрал схему как на рисунке.Подключил батарею(при свете) и двигатель вращается.Но фотодиод не реагирует на свет.ПРи выключении и включении света двигатель всё вращается!Как быть фотодиод проверял с помощью мультиметра, в порядке :shock:
Вложения
Аватара пользователя
Robomaster90

Сообщения: 40
Зарегистрирован: 30 окт 2007, 13:58
Откуда: г.Омск,
прог. языки: С++/Delphi/Step7/turbo Pascal
ФИО: Пякилля Борис Иванович

Re: Фотодиод

Сообщение avr123.nm.ru » 17 ноя 2007, 13:18

Наверно его нужно нооборот включить.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Фотодиод

Сообщение ZarK117 » 17 ноя 2007, 13:30

Все элементарнее, там не диод, а фототранзистор нужно использовать (например иностранный L-53P3C)......и все шикарно работает, сам проверял!
Аватара пользователя
ZarK117

Сообщения: 65
Зарегистрирован: 27 апр 2007, 21:25
Откуда: Санкт-Петербург

Re: Фотодиод

Сообщение Digit » 17 ноя 2007, 18:43

Ну да, там транзистор.
Robomaster90, ты его по ошибке диодом обозвал? Или реально диод впаял?
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий
