Тиристор и симистор - как использовать ?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Тиристор и симистор - как использовать ?

Сообщение -= Александр =- » 31 окт 2007, 19:59

Сабж. Как эти девайсы работают? :RTFM:
Требуется управлять яркостью лампочки 220В не больше 100 Вт.
Нашел в сети много схем, но как туда присобачить контроллер - не могу придумать, мозги клинит... :durak:

=====
http://www.nxp.com AN10496 Симистор - теория фазового регулирования, диаграммы, осциллограммы, схемы бестрансформаторного питания МК, управление мотором, исходники.

http://www.onsemi.com - AND8011 Симистор - Фазовое регулирование оптоизолированое управление симистором - аналоговое на таймере LM555

http://www.nxp.com документ - APPCHP6.PDF - тиристоры симисторы схемы управления.

Проекты "телесистем" - выключатели освещения и проект 042.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Тиристор, симистор и прочая лабуда

Сообщение EdGull » 31 окт 2007, 20:26

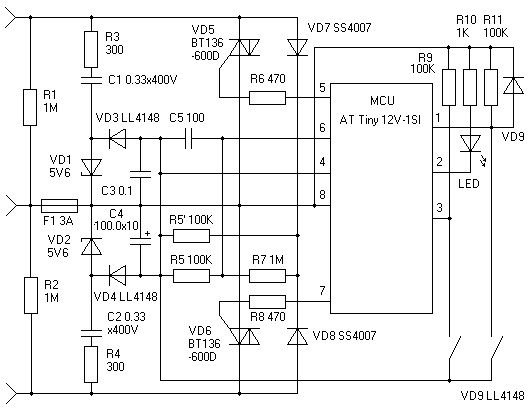

Электронный выключатель для люстры на AT Tiny12
Электронный выключатель предназначен для установки вместо обычного выключателя. Он обеспечивает плавное включение-выключение двух ламп накаливания (люстры)
Плата рассчитана на элементы поверхностного монтажа, устанавливается в коробку вместе с родным выключателем. Симисторы, конденсаторы C1,C2 (типа К73-17) и C4 устанавливаются параллельно плате (по наличию свободного места в коробке). R3 и R4 состоят из трех резисторов по 100Ом. Предохранитель можно установить в разрыв дорожки со стороны пайки. Разъем для подключения - трехконтактный китайский клеммник.
Вложения
.GIF
.GIF (9.09 КиБ) Просмотров: 2340
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Тиристор, симистор и прочая лабуда

Сообщение EdGull » 31 окт 2007, 20:30

Если лампа одна, то пол схемы естественно можно выкинуть
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Тиристор, симистор и прочая лабуда

Сообщение avr123.nm.ru » 31 окт 2007, 20:33

А прошивка ? А лампу куда включать ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Тиристор, симистор и прочая лабуда

Сообщение EdGull » 31 окт 2007, 20:50

avr123.nm.ru писал(а):А прошивка ? А лампу куда включать ?

схема включается ВМЕСТО выключателя!!

ПРОШИВКУ Я НЕ ПРОВЕРЯЛ!!!
Вложения
sensor22.zip
ПРОШИВКА
(2.76 КиБ) Скачиваний: 38
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Тиристор, симистор и прочая лабуда

Сообщение -= Александр =- » 31 окт 2007, 20:54

Блин, как всего много! :shock: Мне б по-проще, чтоб смысл понять... :roll:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Тиристор, симистор и прочая лабуда

Сообщение EdGull » 31 окт 2007, 20:59

Как эти девайсы работают?

Тупо управляются ШИМом!!!
Там 70% схемы это блок питания если его можно так назвать. :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Тиристор, симистор и прочая лабуда

Сообщение -= Александр =- » 31 окт 2007, 21:10

Это понятно. Непонятно вот что:
Симистор - это получается как ключ переменного тока?
Какое напряжение надо давать на управляющий электрод чтоб его открыть?
Как потом закрыть?

Вообще, как он работает?
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Тиристор, симистор и прочая лабуда

Сообщение EdGull » 31 окт 2007, 21:14

А даташит на симистр почитать религия не позволяет?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Тиристор, симистор и прочая лабуда

Сообщение avr123.nm.ru » 31 окт 2007, 21:16

EdGull писал(а):
Как эти девайсы работают?

Тупо управляются ШИМом!!!


ШИМ-ом ???? типа тиристор аж закрывается ?

Это фазовое регулирование называется.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Тиристор, симистор и прочая лабуда

Сообщение avr123.nm.ru » 31 окт 2007, 21:18

-= Александр =- писал(а):Мне б по-проще, чтоб смысл понять... :roll:


Проект 042 на телесистемах и другие выключатели там же - http://www.avr123.nm.ru/
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Тиристор, симистор и прочая лабуда

Сообщение EdGull » 31 окт 2007, 21:27

ипа тиристор аж закрывается ?

типа СИМИстор
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Тиристор, симистор и прочая лабуда

Сообщение -= Александр =- » 31 окт 2007, 21:38

Тиристор отпадает - не охота выпрямлять напряжение. осталось разобраться с симистром... Он при переходе через ноль закрывается? И что надо на него подать чтоб он открылся?
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Тиристор, симистор и прочая лабуда

Сообщение EdGull » 31 окт 2007, 21:47

Даташит
Вложения
BT137_SERIES.pdf
(39.71 КиБ) Скачиваний: 54
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Тиристор, симистор и прочая лабуда

Сообщение Myp » 31 окт 2007, 22:41

короче
есть супер микросхема отечественная

нужно к ней всего 1 диод 1 кондёр и резистор переменный
управляет нагрузкой до 100 Ват
у меня паяльник от неё работает

гдето была схема включения и описалово

если найду выложу
а вобще авр знает как она называется

стоит немного
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
