ТТЛ - 561 - IRFZ46

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

ТТЛ - 561 - IRFZ46

Сообщение lipkij » 16 окт 2007, 12:24

доброго времени суток всем!
Разобрал на досуге бесперебойник из старых на списание - стоят там транзисторы IRFZ46,
решил употребить на драйвера ШД)
По схеме управляются с CD4001 (кажется аналог 561ЛЕ5..)

логику для формирования полушага хочу собрать на 155(555) (связка реверсивного счетчика с дешифратором +логики немного)потому как из 561 или 176 реверсивных счетчиков и дешифраторов на своей свалке нет )

В ляктронике не силен просто хочется собрать ето дело

Как связать выход со 155 логики на вход CD4001, думаю компаратор поставить, правильно это? может есть у кого схемка перехода?

Другие IR не предлагать и против PIC ничего не имею - просто хочется собрать все на логике
lipkij

Сообщения: 14
Зарегистрирован: 01 сен 2007, 10:57
Откуда: Сочи

Re: ТТЛ - 561 - IRFZ46

Сообщение avr123.nm.ru » 16 окт 2007, 12:28

питание какое ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ТТЛ - 561 - IRFZ46

Сообщение lipkij » 16 окт 2007, 12:29

ну на TTL 5в на CD4001 - 12 в
lipkij

Сообщения: 14
Зарегистрирован: 01 сен 2007, 10:57
Откуда: Сочи

Re: ТТЛ - 561 - IRFZ46

Сообщение avr123.nm.ru » 16 окт 2007, 12:34

Пойдут наверно дешовые счетверенные компараторы LM339 - схемы в ДШ.

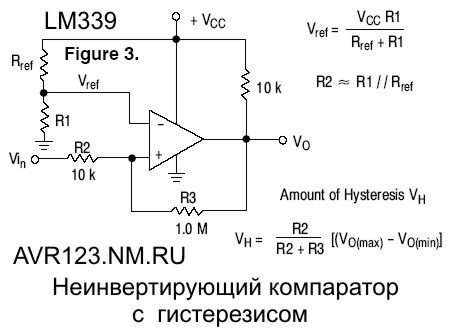

Вот схема. R1 Rref - два на все компараторы в устройстве.
Вложения
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ТТЛ - 561 - IRFZ46

Сообщение lipkij » 16 окт 2007, 12:42

вот на них и глядел - нарыл у себя
а как правильно включить не подскажите где посмотреть?
в ДШ глядел.. но в том что глядел такого нет (
lipkij

Сообщения: 14
Зарегистрирован: 01 сен 2007, 10:57
Откуда: Сочи

Re: ТТЛ - 561 - IRFZ46

Сообщение lipkij » 16 окт 2007, 12:45

Спасибо огромущее!
lipkij

Сообщения: 14
Зарегистрирован: 01 сен 2007, 10:57
Откуда: Сочи

Re: ТТЛ - 561 - IRFZ46

Сообщение avr123.nm.ru » 16 окт 2007, 12:47

Не за что !

Vref вам нужно среднее между низким и высоким напряж. выхода 155 логики. и этот резисторный делитель лучше питать от питания логики 155.

А гистерезис около 0.5 вольт сделайте.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ТТЛ - 561 - IRFZ46

Сообщение lipkij » 16 окт 2007, 12:49

яволь )
lipkij

Сообщения: 14
Зарегистрирован: 01 сен 2007, 10:57
Откуда: Сочи

Re: ТТЛ - 561 - IRFZ46

Сообщение Master » 17 окт 2007, 14:48

Режим полушага можно реализовать на тригере-защелке + илине. На схеме получается два входа: клок, направление вращения.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: ТТЛ - 561 - IRFZ46

Сообщение lipkij » 19 окт 2007, 09:40

я де то видел тока забыл...
а можно схемку пажалста?
lipkij

Сообщения: 14
Зарегистрирован: 01 сен 2007, 10:57
Откуда: Сочи

Re: ТТЛ - 561 - IRFZ46

Сообщение Master » 19 окт 2007, 12:33

Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
