Запутался с - IRF9Z34N

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Запутался с - IRF9Z34N

Сообщение wow-philip » 05 окт 2007, 13:10

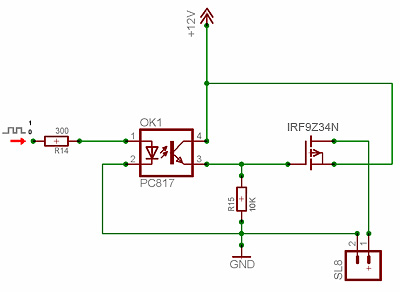

С полевикам ещё не до конца разобрался :-( Подкажите возможно такое включение ? К колодке подключён обычный коллекторный двигатель. В моём случае работает так - при подаче лог 1 на оптопару двигатель останавливается, при подаче лог 0 двигатель запускается.. Думаю что то перемудрил, но по другому не могу заставить работать мосфет :-(
Вложения
IRF9Z34N_IRF.pdf
(104.29 КиБ) Скачиваний: 32
Аватара пользователя
wow-philip

Сообщения: 81
Зарегистрирован: 17 мар 2007, 02:04
Откуда: Москва

Сообщение Myp » 05 окт 2007, 13:58

вот типичная схема включения мосфетов

и не забудь поставить диод как на схеме
ато есть вероятность спалить мосфит
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15947
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Запутался с - IRF9Z34N

Сообщение avr123.nm.ru » 05 окт 2007, 14:06

wow-philip писал(а):С полевикам ещё не до конца разобрался :-( Подкажите возможно такое включение ? К колодке подключён обычный коллекторный двигатель. В моём случае работает так - при подаче лог 1 на оптопару двигатель останавливается, при подаче лог 0 двигатель запускается.. Думаю что то перемудрил, но по другому не могу заставить работать мосфет :-(


Это p-mosfet  -  http://www.irf.com/product-info/datasheets/data/irf9z34n.pdf  -  значит он будет открыт когда светодиод оптопары выключен.

Просто поменяй местами выход оптопары и резистор,  резистор лучше поменьше поставить.

А луче зделай по схеме выше - она от тудАВА  http://www.avr123.nm.ru/z8.htm
Последний раз редактировалось avr123.nm.ru 05 окт 2007, 14:09, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение wow-philip » 05 окт 2007, 14:08

Мур - Это схемка для N типа мофетов? буду знать. спс..
Подскажи моя схема будет жизнеспособна, а то платку уже сделал и взяли сомнения :-(

avr123.nm.ru писал(а): Просто поменяй местами выход оптопары и резистор,  резистор лучше поменьше поставить.

Спасиб за конструктив, а нагрузку я правильно подключил?
Последний раз редактировалось wow-philip 05 окт 2007, 14:17, всего редактировалось 1 раз.
Аватара пользователя
wow-philip

Сообщения: 81
Зарегистрирован: 17 мар 2007, 02:04
Откуда: Москва

Сообщение avr123.nm.ru » 05 окт 2007, 14:17

Нагрузка  правильно ИМХО.

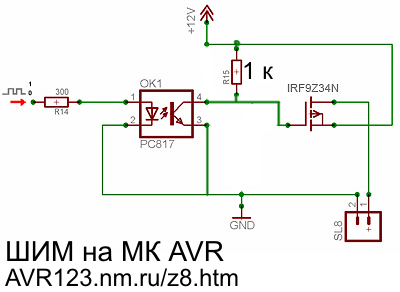

Вот схема:
