Master писал(а):Я обычно подключаю вот по такой схеме.

Схема не верна - в ней нет элемента закрывающего полевой транзистор. Он будет закрываться медленно и греться в это время.  Нужен резистор с затвора на нижний вывод.

Биполярный в этой схеме будет работать нормально.

У меня не греется, тем более что полевик управляется не током а напряжением, если напряжение нет он закрыт. Поправьте если я не прав.
В Z8 про ШИМ схема без подтягивающего резистора

Master писал(а):тем более что полевик управляется не током а напряжением

ток нужен для изменения напряжения на затворе.

Вопщем я не против подтягивающего резистора на затвор, тока я не знаю какой номинал 1К хватит?

Master писал(а):Вопщем я не против подтягивающего резистора на затвор, тока я не знаю какой номинал 1К хватит?

"опускающего" к земле. 1 К  хватит.

"Подтяжка" - обычно к питанию.

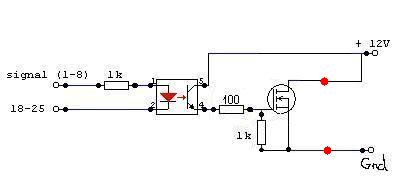

В итоге схема подключения пульта к LPT рожденная общими усилиями будет выглядить так. Крастные точки - подключение вывдов проводов от кнопки пульта.

Master а что это за прибор справа от оптопары? и почему бы не оставить вашу первую схему, тем более что мне не нужен еще один источник питания на 12В, пульт управления и так работает на 9В а на ключе напряжение 3,8 В, а для меня оптопару применить уже огромный шаг в электроники?

В общем вроде сделал ) вход подключил через 1КОм сопротивление а ножки выхода соединил с контактами выключателя напрямую. Сначала боялся что транзистор полностью не откроется из за низкого управляющего сигнала, но все заработало отлично. Теперь буду монтировать 4 оптопары и готовить передатчик. Об успехах сообщу. Всем большое спасибо.

Master а подскажите пожалуйста для того чтобы подать сигнал на LPT вы какую схему используете и какой там уроверь логической единицы и нуля?

LeonRobot писал(а):Master а подскажите пожалуйста для того чтобы подать сигнал на LPT вы какую схему используете и какой там уроверь логической единицы и нуля?

Чтобы подать 1 на LPT я использовал не схему, а программу. Какой уровень 1 и 0 не знаю ниразу не мерял, но 4N25 и 1К ризистор работает на 3 компах.

Вы не поняли, подать сигнал на LPT нужно не со строны компа, а от внешнего устройства.

LeonRobot писал(а):Вы не поняли, подать сигнал на LPT нужно не со строны компа, а от внешнего устройства.

На входах LPT уровень такой же как и на выходах. Чтобы подать сигнал на LPT от внешнего устройства нужно закоротить выход (pin 10, 11, 12 ,13, 15) на землю, лучше через резистор. Можно наверное той же оптопарой тока перевернуть ее транзистором к порту. Но я так не пробывал, я простой кнопкой это делал.
