Вопросы согласования управляющих модулей с периферией.

Сообщение avr123.nm.ru » 30 авг 2007, 00:01

LeonRobot писал(а):можно взглянуть на принципиальную схему оптопары?


Да. в даташит например.  google.com  4n35
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва

Сообщение LeonRobot » 30 авг 2007, 00:29

Вот я темный, я то думал придется ставить фотодиод и фоторезистор, а тут оказывается все уже есть да еще внутри чипа смонтировано. А вот кстати вопрос, там что реально фотодиод внутри расположен? И еще вопрос, я планирую задействовать все 8 разрядов LPT-порта, и не хочется возиться с распайкой 8-ми таких чипов, может есть оптопары с большим кол-вом элементов? И еще момент, LPT выдает 3,33 В, если ли элементы способные работать на этом напряжении, не хочется заморачиваться еще и с трансформатором для питания 6-ти вольтовой 4n35?
LeonRobot

Сообщения: 48
Зарегистрирован: 12 авг 2007, 01:30
Откуда: Волгоград

Сообщение Master » 30 авг 2007, 12:38

LeonRobot писал(а):Во-первых, расскажите плиз как можно спалить LPT-порт, что бы я знал и был аккуратней.
Во-вторых, даже в случае такого казусу, я так понимаю на работе самой материнке эта неприятность не доллжна же сказаться, или я не прав?
В-третьих, можно взглянуть на принципиальную схему оптопары?

1. Закоротить выход порта скажем pin2 на землю.
2. В нете есть сообщения на материнке сгорит контроллер порта и ей придет писец.

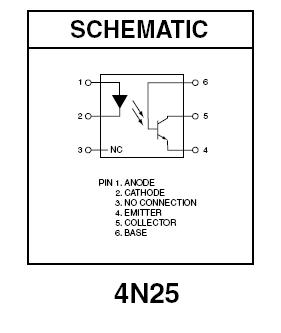

3. Вот оптопара 4N25
4. http://zps-electronics.com/index.php?id=19&sid=11 Я осваивал LPT по этому сайту. Там же есть схема как подключить к LPT оптоару.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 30 авг 2007, 15:37

1. необязательно =) это как получитсо, я кода на соплях делал иногда коротил проводками
там зависит от того какой уровень был на ноге в тот момент
2. скорее нет, просто выгорит та ножка которую ты поджарил и всё, будет вечный ноль или единица... жаль конечно но на мамке это не отразитсо
[off]так же как и выгорания звука встроенного если в выход звука напряжение высокое подать, или выгорание встроенной сетевухи если молния в дом ударила, или выгорание разъёма клавиатуры из за перепутывания пинов
во всех этих случаях мои материнки ппродолжали чусвовать себя отлично. :lol: [/off]
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 30 авг 2007, 17:02

Если честно, то ходят слухи что в нормальных материнках стоит защита от КЗ, но что-то экспериментировать никто не хочет.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение LeonRobot » 31 авг 2007, 14:38

Так, ну с оптической развязкой понятно, буду делать, но вот возникает другой вопрос, кроме прямой связи от компа к роботу, мне нужна и обратная - на комп. Но если я куплю просто еще одну RC-машинку и выну из нее потроха, то я не смогу использовать ее передатчик, т.к. он как и для первой машинки, будет работать на частоте 27МГц и мешать прямой связи. Может ктонибудь сталкивался, нельзя ли немного изменить схему передатчика и приемника так, чтобы немного изменить частоту их работы?
LeonRobot

Сообщения: 48
Зарегистрирован: 12 авг 2007, 01:30
Откуда: Волгоград

Сообщение avr123.nm.ru » 31 авг 2007, 15:09

радиомодули на efo.ru  и в  trt.ru
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва

Сообщение LeonRobot » 02 сен 2007, 14:01

Кстати еще момент пока не забыл. У меня логическая единица на LPT - 3,3В, а как я понял на форумах пишут что это значение у некоторых доходит и до 5В, такое возможно?
LeonRobot

Сообщения: 48
Зарегистрирован: 12 авг 2007, 01:30
Откуда: Волгоград

Сообщение avr123.nm.ru » 02 сен 2007, 14:15

Да.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва

Сообщение LeonRobot » 02 сен 2007, 14:30

А с чем это связано, и не получится ли так, что сейчас я собиру схему из расчета на 3,3В а потом вдруг напряжение скакнет или упадет?
LeonRobot

Сообщения: 48
Зарегистрирован: 12 авг 2007, 01:30
Откуда: Волгоград

Сообщение Master » 02 сен 2007, 19:51

LeonRobot писал(а):А с чем это связано, и не получится ли так, что сейчас я собиру схему из расчета на 3,3В а потом вдруг напряжение скакнет или упадет?

Не боись усе будет нормально.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение LeonRobot » 15 сен 2007, 23:56

Master скажите пожалуйста, я правильно понимаю что при подаче на входы 1 и 2 напряжения (кстати у меня LPT дает 3,3 В этого достаточно?) открывается транзистор и позволяет течь току через выходы 4 и 6 т.е. получает выключатель управляемый подачей сигналов на входы 1 и 2?
LeonRobot

Сообщения: 48
Зарегистрирован: 12 авг 2007, 01:30
Откуда: Волгоград

Сообщение Master » 16 сен 2007, 00:21

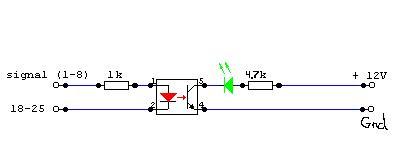

Ээээ... Мы щас о каких входах говорим, если про оптопару 4N25, то ее ножка 1 подключается к pin2..9 LPT обязательно через резистор 1 КОм, ножка 2 оптопары подключается к pin18..25 LPT (это земля). Нагрузка подключается к к ножкам 4 и 5 оптопары. Что-то вроде этого.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение LeonRobot » 16 сен 2007, 01:35

Да именно так. Так что для открывания транзистора хватит 3,3 В?
LeonRobot

Сообщения: 48
Зарегистрирован: 12 авг 2007, 01:30
Откуда: Волгоград

Сообщение Master » 16 сен 2007, 07:56

LeonRobot писал(а):Да именно так. Так что для открывания транзистора хватит 3,3 В?

Не путай у тебя 3,3 В заставляют светится светодиод в оптопаре, а уже он своим светом открывает фототранзистор, поэтому 3,3 В хватит с головой. Тока прежде чем что-то пдключать к LPT выложи схему здесь, чтобы не было ошибок.
Я обычно подключаю вот по такой схеме.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
