Проблема с H-мостом

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Проблема с H-мостом

Сообщение L-31 » 29 июл 2007, 22:47

Собрал мост похожий на этот: http://www.roboforum.ru/viewtopic.htm?t=877&start=0
Вобщем пооддельности половинки схемы работают (транзисторы правильно открываются, с помощью шима могу рагулировать ток нагрузки), но когда я подключаю лампочку между хр4-1 и хр4-2, и подаю шим сигнал на один из входов, то все транзисторы начинают очень сильно греться(кз).
уже дней 5 с этой схемой мучаюсь
подскажите, что я сделал не так, или помогите советом.
Вложения

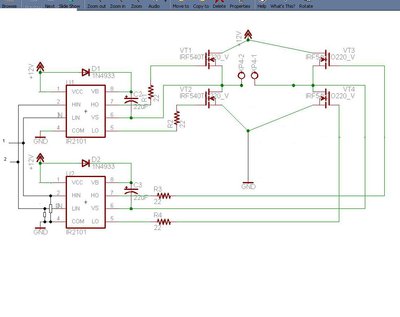

схема
L-31

Сообщения: 5
Зарегистрирован: 25 июн 2007, 23:57
Откуда: Белгород

Сообщение trofim » 30 июл 2007, 11:03

Этот попроще
Вложения
Most.doc
(26.5 КиБ) Скачиваний: 109
trofim

Сообщения: 10
Зарегистрирован: 22 апр 2005, 13:08
Откуда: Белоруссия

Сообщение L-31 » 01 авг 2007, 19:25

Вобщем нашел проблему.
При начеле работы моста ресетился или модвисал МК, в результате чего на вход драйвера подавался 100% шим.
причина - я схалявил с питанием МК.
А когда поставил фильтрующие конденсаторы на питание МК и 22мкф конденсаторы между 1 и 4 выводами драйверов, то все заработало!
L-31

Сообщения: 5
Зарегистрирован: 25 июн 2007, 23:57
Откуда: Белгород
