Глюк L293D

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Глюк L293D

Сообщение SSG » 16 июл 2007, 10:06

Что-то глючит L293D: в одном направлении мотор вращается, а во втором - нет. После некоторого времени работы - все нормально. Я так понимаю, что микросхема начинает нормально работать после некоторого нагрева. Питается все (МК, сам драйвер и двигатели) от одних и тех же 4 бат. по 1.5 В.
Вопрос в следующем: у кого из нас глюк? Может я чего-то развел-спаял неаккуратно? Вроде не первый раз, да и проверял неоднократно.  :?
Надо, наверно, еще один драйвер спаять.
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Stillsly » 16 июл 2007, 11:55

столкнулся с такойже проблемой , вроде разведено правильно но некрутится в обратку мотор.. да еще и греется ужасно этот  л293д я расстроен  :cry:
Аватара пользователя
Stillsly

Сообщения: 50
Зарегистрирован: 04 май 2007, 17:56
Откуда: Москва

Сообщение Myp » 16 июл 2007, 12:28

бобик сдох
бери другого

а шоп не грелось радиатор припаивай
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 16 июл 2007, 12:30

На L293 радиатор вроде не предусмотрен. А вот на L298 предусмотрен и ток там 2А, пиковый 3А.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Stillsly » 16 июл 2007, 13:24

в эру када 2х-4х ядерные процессоры выделяют всего 60-80 ватт мы должны заботится о радиаторе на бздюке у которого макс ток до 1А несерьозно  :lol: хотя от чего драйв мог помереть перегреть при пайке - не перегрел и в даташите сказанно что он может до 265°С в течении 4 секунд держать  8) нипаанятна
разве что заводской брак
Аватара пользователя
Stillsly

Сообщения: 50
Зарегистрирован: 04 май 2007, 17:56
Откуда: Москва

Сообщение Digit » 16 июл 2007, 16:14

Если несерьезно, то делай мост на полевиках! Если в планарных корпусах, так сравним с L293 по размеру будет, а по параметрам - лучше! :)
А вообще, вы б фотки кинули своих плат да схемы - может где косяки найдем... А то у меня вот L293 крутила нормально... :)
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение Stillsly » 16 июл 2007, 16:47

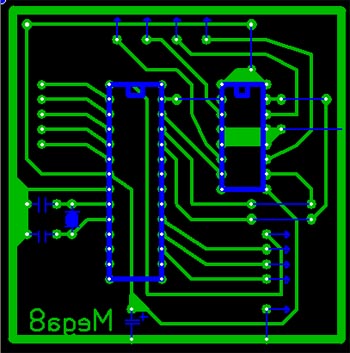

сильно не пинайте ..вот мой лэйаут ,схема взята с myrobot.ru - шаг за шагом простой робот на авр
Вложения
вот
Аватара пользователя
Stillsly

Сообщения: 50
Зарегистрирован: 04 май 2007, 17:56
Откуда: Москва

Сообщение Master » 16 июл 2007, 17:12

А чего одна ножка L293 висит в воздухе?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Stillsly » 16 июл 2007, 18:03

Master писал(а):А чего одна ножка L293 висит в воздухе?

былоб весело=) но нет там все ножки на площадках просто перемычка с меги на ногу моста напрямую кинута (из жадности или из за торопливости рисования этой схемы..)
Аватара пользователя
Stillsly

Сообщения: 50
Зарегистрирован: 04 май 2007, 17:56
Откуда: Москва

Сообщение SSG » 16 июл 2007, 18:27

Master писал(а):На L293 радиатор вроде не предусмотрен.

И да и нет.  :)  Подразумевается, что тепло будет отводиться через земельные ноги...
Самое интересное, что после прогрева работает же нормально!
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Myp » 16 июл 2007, 18:36

Stillsly рекомендую воспользоватся моей моделькой меги 8
там у неё ножки все подписаны =)


И да и нет.  Smile  Подразумевается, что тепло будет отводиться через земельные ноги...

ага именно по этому там не 1 нога на землю  а аж 4 штуки
так что не поленись и сделай площадку под эти 4 ноги максимально большой
при макс токе она греется тока в путь

Самое интересное, что после прогрева работает же нормально!

хоспади неужели не видел глючных микрух?
для них это обычное дело
либо работает пока холодная либо наоборот тока пока горячая



кстати там левая нижняя нога у моста не  подключена
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Stillsly » 16 июл 2007, 18:41

левая нижняя подключена просто слой изображающий мост лег на слой дорожки соединяющий питание я наскоро рисовал. а моделькой меги обязательно воспользуюсь! спасибо
Аватара пользователя
Stillsly

Сообщения: 50
Зарегистрирован: 04 май 2007, 17:56
Откуда: Москва

Сообщение Myp » 16 июл 2007, 18:44

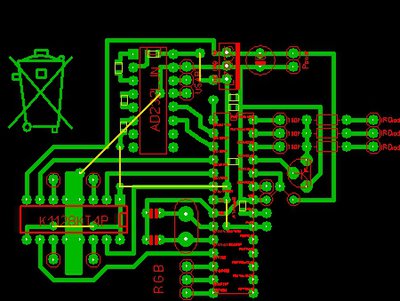

вот посмотри как красиво =)
и почти без перемычек обошёлсо
Вложения
ACDSee6 BMP Image.jpg
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 16 июл 2007, 19:04

На телевизорах некоторые микросхемы восстанавливают прожаркой, т.е. как  следует прогревают ее зажигалкой выше допустимой температуры (микросхема естественно выпаяна).
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 16 июл 2007, 21:00

компьютеры чинят точно также
память восстанавливается иногда
микросхемы от ХД тоже также
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
