согласование 12В с ТТЛ подскажите дешёвенькую микросхемку

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

согласование 12В с ТТЛ подскажите дешёвенькую микросхемку

Сообщение Ahti » 04 июн 2007, 17:42

На АВР нужно подать много 12вольтовых входов. Собирать каждый вход на транзисторе с обвязкой - припой жалко =)

подскажите плиз хорошую микросхемку из дешёвых которая бы этим занималась. или ткните в схемку где оно грамотно реализованно.
thanks
Ahti

Сообщения: 12
Зарегистрирован: 04 июн 2007, 17:14
Откуда: Piter

Сообщение Ahti » 04 июн 2007, 18:55

при таком способе я думаю страдает надёжность девайса
у меня девайс автомобильный напруга будет прыгать как угодно от +9 до +16вольт т.е. резистор фиг расчитаешь - или процессор не почувствует при +9В или сгорит при +16в
плюс если будут некачественные комплектующие или что спалится можно получить все 12В на проц.

поэтому и хочу на ключах сделать в микросхемке

кстати ваши схемки прикольные - нада подумать посчитать можно ли их задом наперёд воткнуть :)
Ahti

Сообщения: 12
Зарегистрирован: 04 июн 2007, 17:14
Откуда: Piter

Сообщение -= Александр =- » 04 июн 2007, 20:14

Транзистор не сможет коммутировать напряжение меньшее, чем на базе... Обычно в девайсах ставят как раз резистор на 10к и защитные диоды (Шоттки, с малым падением напряжения). Ну или чтоб все вообще круто - опторазвязки. (позволяет передать сигнал вообще без гальванической связи с устройством)
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Ahti » 04 июн 2007, 21:22

вот на этой схемке вход FUEL и SPEED - правый нижний угол
http://telesys.ru/electronics/projects.php?do=p040

Транзистор коммутирует напряжение меньшее, чем на базе.
Ahti

Сообщения: 12
Зарегистрирован: 04 июн 2007, 17:14
Откуда: Piter

Сообщение -= Александр =- » 04 июн 2007, 21:43

Хм... Че-то меня проглючило...  :roll:
Но все равно - транзистор, огород вокруг него и шинный формирователь - это ИМХО перебор. Если так важна "живучесть" в экстримальных условиях - одна оптопара все это заменит. Бывают они в двух вариантах: DIP-4 (голые выводы светодиода и фото-транзистора) и DIP-8 (питание1, земля1, вход(ТТЛ?); питание2, земля2 ТТЛ-выход)
Думаю тут первый вариант пойдет - светодиод на 12В через резистор, а транзистор на землю и на +5В через резистор. С коллектора как раз будет ТТЛ-сигнал.

Вот например TLP521:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Chooze » 06 июн 2007, 09:41

Есть наши микрухи например 561ПУ4 и подобные преобразователи и шинные формирователи тама кажися в сё есть. Стоят не дорого!
Chooze

Сообщения: 79
Зарегистрирован: 03 фев 2007, 20:24
Откуда: Омск

Сообщение Ahti » 06 июн 2007, 16:18

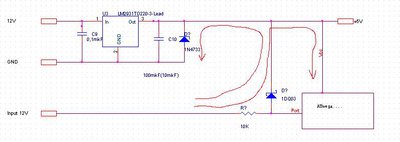

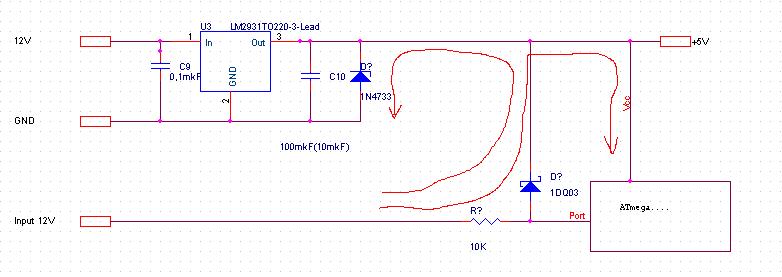

В общем пришёл к выводу что делать через диод шотке для меня рисково ибо через него 12в будут всё время лезть в линию питания +5В. А спасать её будет стабилитрончик. см рис. А это уже потенциально опасно.

Оптика вещь хорошая но 41 руб за 4е входа = 10 рублей за вход. (цена ЧипДип)

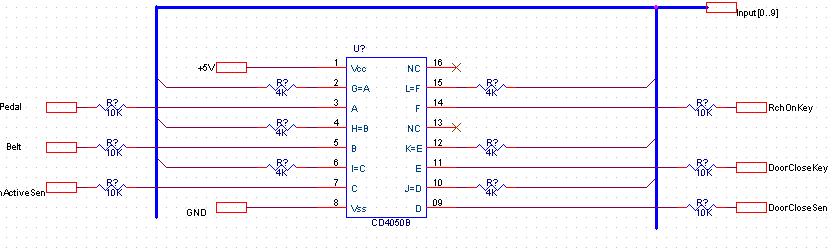

А вот предложение Чуузе очень даже ничего я выбрал схемку CD4050B 9руб за 6ть входов 1,5руб за вход. Получившаяся схемка на втором рис. все входы 12/0воль сопротивления взял 10к перед схемкой и 4к после. В общем снизил ток до 1мА. К сожаленью апликаций с этой схемкой не нашёл, сам с ней не работал есть шанс что с сопротивлениями ошибся .
Вложения
cd4050b_digital input buffer from CMOS to TTL 9rub for 6 IO.pdf
(518.05 КиБ) Скачиваний: 64
Inputs to MC on CD4050B.JPG
Input to MC.JPG
Ahti

Сообщения: 12
Зарегистрирован: 04 июн 2007, 17:14
Откуда: Piter

Сообщение Chooze » 07 июн 2007, 06:10

Вообще в принципе эта микруха может работать без резюков вовсе. Ток там и так ничтожный. Схемка простенькая получается - работать обязано!!! 8)
Chooze

Сообщения: 79
Зарегистрирован: 03 фев 2007, 20:24
Откуда: Омск
