Сообщение Кавитационная эрозия » 16 май 2007, 15:44

Народ помогите пожалуйста!
Нужна схема сенсорной кнопки on\off которая бы реагировала через оргстекло.
Кнопка будет распологаться под оргстеклом, на поверхности оргстекла есть значек, к примеру треугольник, при касании этого значка, должно включится питание, при повторном нажатии на этот же значек выключение устройства.
Аватара пользователя
Кавитационная эрозия

Сообщения: 73
Зарегистрирован: 16 июл 2006, 13:59
Откуда: Сочи

Сообщение Myp » 16 май 2007, 16:05

ИК излучатели по краям стекла
и ИК приёмник под символом
как тока палец к стеклу прислоняешь ИК приёмник излучение фиксирует и срабатывает

а вот уже всякие вкл выкл и тому подобные функции это как фантазия подскажет
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15931
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение $ilent » 16 май 2007, 16:33

В кузове SOT-23 тока 6 пиновом видел МС такую, с маркировкой 12Т или Т12 (не помню).
Вот на ней были реализованы сенсорные клавиши в домофонах.
Что это за МС не интересовался пока...
Обвязка 3 детали...
Удачи...
$ilent


Сообщение Кавитационная эрозия » 16 май 2007, 16:37

Прикольно:)
А можно поподробней обрисовать пожалуйста, сложная ли там схема получится или все это можно напрямую к источнику питания подключать или еще какие варианты?
Для меня чем проще, тем лучше в данном случаи :)
Спасибо!
Аватара пользователя
Кавитационная эрозия

Сообщения: 73
Зарегистрирован: 16 июл 2006, 13:59
Откуда: Сочи

Сообщение $ilent » 16 май 2007, 17:07

Вообще-то я понятия не имею что там и как. Я не вкурсе, что это за МС - времени пока нет, чтобы разобрать.
$ilent


Сообщение Кавитационная эрозия » 16 май 2007, 17:17

Myp писал(а):ИК излучатели по краям стекла
и ИК приёмник под символомкак тока палец к стеклу прислоняешь ИК приёмник излучение фиксирует и срабатывает
а вот уже всякие вкл выкл и тому подобные функции это как фантазия подскажет

Спасибо!
Аватара пользователя
Кавитационная эрозия

Сообщения: 73
Зарегистрирован: 16 июл 2006, 13:59
Откуда: Сочи

Сообщение Myp » 16 май 2007, 18:00

идея на форуме опятьже уже всплывала
конечно непомню где =)

там даже чёртёж приводился как сделать целый дисплей прозрачный с нарисоваными символами
и схема подключения ик излучателей и приёмников
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15931
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Валерос » 16 май 2007, 18:53

Вот эта микросхема: MC34940: Proximity Sensor
Найдёшь здесь: http://www.freescale.com/webapp/sps/sit ... de=MC34940

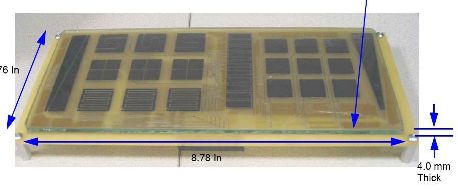

Поддерживает разные емкостные площадки, как на фото, толщина стекла от 4 до 10 мм.
Стоит 1,35$....
