ATMega32 подружить МТ-12232А

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

ATMega32 подружить МТ-12232А

Сообщение Валерос » 23 апр 2007, 12:52

Собственно охота их законектить, и естественно залить дровишки. Нужны часы реального времени, таймер обратного отсчета, задание различных режимов работы их отображение. У кого есть наработки прошу выкладывать, если не жалко бесплатно или обозначить стоимость. Пока нашел вот это, есть примеры в Протеусе, но не конкретика.
На гугуль просьба не ссылаться, уже.[/list][/url]
Последний раз редактировалось Валерос 10 май 2007, 11:50, всего редактировалось 2 раз(а).
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение avr123.nm.ru » 23 апр 2007, 18:22

Наверно там есть - atmega32.narod.ru

и  у  Элм Чена на страничке  - линк на нее на  avr123.nm.ru
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Валерос » 23 апр 2007, 20:01

В "народ" ходил, у Чена ещё не был...
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение maktep » 23 апр 2007, 20:41

Валерос, я эту тему счас писать буду к четвергу.
Готовые модули выложу, ждите :-)
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград

Сообщение Валерос » 23 апр 2007, 21:09

maktep писал(а):Валерос, я эту тему счас писать буду к четвергу.
Готовые модули выложу, ждите :-)


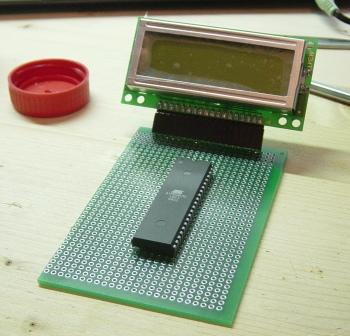

Куда писать? Давай делать, хоть на макетке...
Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение maktep » 24 апр 2007, 02:53

Валерос писал(а):
maktep писал(а):Валерос, я эту тему счас писать буду к четвергу.
Готовые модули выложу, ждите :-)


Куда писать? Давай делать, хоть на макетке...


Программу буду писать на кафедру физики в моем МИЭТе.
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград

Сообщение Валерос » 25 апр 2007, 18:37

Как промка для кафедры поживает? Макетка готова, изучаю датшиты.... На какие порты вешать ЖКИ? :?:
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение maktep » 26 апр 2007, 06:16

Вот схемка.
Программа уже готова, пишу путпиксел и линию.
Схема для работы с MT-12864 (МТ-12864 v5)
Вложения
Схема_by_maktep_at_yandex_mt12864.rar
Схема для работы с MT-12864 (МТ-12864 v5)
(33.11 КиБ) Скачиваний: 154
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград

Сообщение maktep » 26 апр 2007, 06:55

Вот простой примерчик
Вложения
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград

Сообщение Валерос » 26 апр 2007, 09:35

"По моему мнению, но я не настаиваю", на PORTC вешать LCD не очень удобно, там есть вход на осцилятор часового кварца для организации часов реального времени, удобнее всего 8 бит повесить на PORTA, а управляющие PINы повесить на PORTB. Но в твоём случае нужен наверное ADC и не нужнны RTC...
А что LCD на картинке щаз кажет?
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Master » 26 апр 2007, 12:07

А что LCD на картинке щаз кажет?

[off]Эльфийские руны, круто :)[/off]
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение SSG » 26 апр 2007, 15:54

[off]Не. Это скринсэйвер "The matrix". :lol:[/off]
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение maktep » 26 апр 2007, 20:28

Валерос, мне не нужен часовой кварц, также как и джтаг. Но нужен АЦП. Поэтому и сделал схемку такую.

Все, кто будут делать в дальнейшем, - можете сами выбирать, кому и что надо. А модуль можете переписывать, кто и как хочет на свой лад.

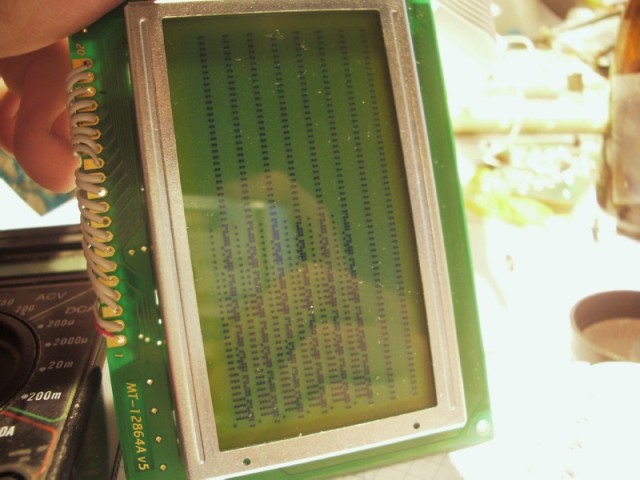

Код пока не выкладываю. Счас выложу еще пару картинок. :)

Там был промежуточный результат. Каждый второй был по 2 пикселя закрашен. А каждый не второй был просто его адресом на странице.
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград

Сообщение maktep » 26 апр 2007, 21:24

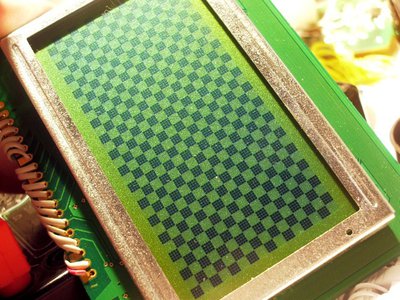

А вот еще Шахматное поле
Вложения
maktep? учись ужимать размер картинок! Ну нафига нужен пост шириной полтора метра?
MegaBIZON.
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград

Сообщение maktep » 26 апр 2007, 23:53

Вот архив кода для модуля МТ-12864
На пользу Отечеству!
Вложения
Shema_i_kod_mt12864.rar
Схема и код для модуля MT 12864
(36.31 КиБ) Скачиваний: 209
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград
