транзюк с945 + TX-2b + LPT = LOVE ???

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

транзюк с945 + TX-2b + LPT = LOVE ???

Сообщение Myp » 19 мар 2007, 01:11

вобщем такое дело
чёто я к вечеру тормозить начинаю
такая вот схемка у меня, для дистанционного управления с компьютера транзюки с945 npn (ну какие под рукой были такие и взял)
нагрузка это входы микрухи TX-2b (RC пульт от машинки)

и почемута у меня эта схема не работает :(
напряжение питания 9 вольт
подаю на вход +5 вольт и напряжение на нагрузке
еле еле дотягивает до 1.1 вольта
и микруха сответсно не догоняет что на её ноги идёт минус
и не фурыкает
пробовал +9 вольт подавать всё равно не ворк

где зарыта собака? :( я опять чтото напутал?? :oop
Вложения
с945.pdf
вот этот транзюк с картинкой если кому интересно
(71.36 КиБ) Скачиваний: 248
ACDSee6 BMP Image.jpg
ACDSee6 BMP Image.jpg (13.69 КиБ) Просмотров: 5468
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение =DeaD= » 19 мар 2007, 06:58

Че-та мне кажется что ноги микры надо было подтянуть резисторами к +5В...

Иначе кто их туда потянет кроме вас? Вы же их максимум к земле дернете через транзисторы по команде ЛПТ...

Хотя может только кажется? :)

PS: И про схему включения транзисторов в режиме ключей, не уверен...
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Сообщение -= Александр =- » 19 мар 2007, 12:41

ULN2803 или ULN2003 и нет проблем. Огороды транзисторов - прошлый век. При небольших нагрузках и низких частиотах, уж тем более в ключевом режиме уже давно сделана огромная куча микросхем.  :wink:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Myp » 19 мар 2007, 12:57

Огороды транзисторов - прошлый век.

ой да ладно вам...
в воскресенье ночью тока и бегать по магазинам uln2003 покупать:lol:
я их аккуратно 4 штуки склеил вместе и приклеил торчком на плату в свободном месте
получилась даже компактнее сборок=) так что претензии не принимаюцца

Че-та мне кажется что ноги микры надо было подтянуть резисторами к +5В...

Иначе кто их туда потянет кроме вас? Вы же их максимум к земле дернете через транзисторы по команде ЛПТ...

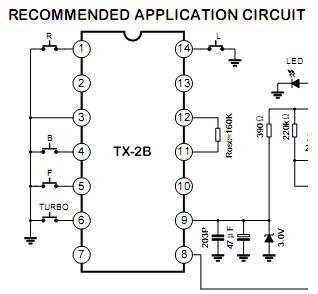

ага именно туда я их и дёргаю (картинка на которой явно видно куда их дёргать из даташита ниже)
а они не дёргаюцца :( в чём проблема?
PS: И про схему включения транзисторов в режиме ключей, не уверен...
а что именно не так?
Вложения
ACDSee BMP Image (2).JPG
ACDSee BMP Image (2).JPG (16.41 КиБ) Просмотров: 5474
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 19 мар 2007, 13:12

А транзисторы зачем ???
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Myp » 19 мар 2007, 14:27

эмммм
я даже незнаю как и ответить
вобщем покурил я в воскресенье вечером, и взял паяльник...

хотел типа чтоб когда я на лпт пин подаю "1"
транзюки ногу микры на землю подтягивали.
так кажется дело было

хотя я вот тут подумал... когда на лпт лог ноль то там что? я щас на работе, тестером не могу потестить
может просто можно всегда держать на лпт "1"
через диод например(чтоб на микру +5 не шло хз мож ей это вредно)
а когда надо ставить на порту  нолик?
ноль на лпт порте это случаем не подтяжка к земле?????
никто не интересовался?
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 19 мар 2007, 15:15

Myp писал(а):а когда надо ставить на порту  нолик?

ноль на лпт порте это случаем не подтяжка к земле?????

никто не интересовался?


Ты забыл что ВСЁ есть в курсе ?

avr123.nm.ru/z4.htm
в низу про порты ПК.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Myp » 19 мар 2007, 15:51

гыгыгы
может по курсу книжку напечатать... типа всё что вы хотели знать но боялись спросить

тока камасутры нехватает и юмористических рассказов...



запарился колесом прокручивать :evil:
Уровни сигналов при токе нагрузки 14 мА должны быть не ниже +2,4 В для высокого уровня (Vон) и не выше +0,4 В для низкого уровня (Vol) на постоянном токе.

не выше +0.4 это почти что ноль, а реально интересно там скока?
так же как в ведре на 3х метровой глубине?? =)

я короче так понял что там при "нуле" достаточно "занулёно" для моих скромных нужд


приду домой обязательно для проверки тестером померюю
:twisted:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 19 мар 2007, 16:13

там в основном тексте страницы есть линк на сайт валерия ковтуна - у него прекрасные материалы по парал-порту  и разные тестовые утилиты.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: транзюк с945 + TX-2b + LPT = LOVE ???

Сообщение Vooon » 19 мар 2007, 16:17

Ты коллекторы транзюков к питанию микры подтянул??? :!:
а то откуда у нас появится +5 на коллекторе? из воздуха???  :)
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Сообщение avr123.nm.ru » 19 мар 2007, 16:37

Myp писал(а):запарился колесом прокручивать :evil:


Слайдером крути !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Myp » 19 мар 2007, 16:40

avr123.nm.ru писал(а):там в основном тексте страницы есть линк на сайт валерия ковтуна - у него прекрасные материалы по парал-порту  и разные тестовые утилиты.


знаем знаем много лет назад ещё видел
и програмульки сам писал светиками моргать
ток чёто не припомню чтоб там про физику процессов говорилось
пойду щас гляну

Ты коллекторы транзюков к питанию микры подтянул??? Exclamation
а то откуда у нас появится +5 на коллекторе? из воздуха???  Smile
эммм
а зачем на коллекторе +5 вольт?? вы на вторую картинку(там микруха нарисована ТХ-2 и кнопки на ногах) посмотрите внимательней,
там должно быть либо ничего вобще(цепь разорвана) либо земля
+5 вольт там совершенно не нужен и его там нет
я даже для пущей важности хочу диод поставить чтоб +5 на ногу микры не прошло, чтоб случайно не вышло что потенциал приложился к соседним ножкам
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение dima » 19 мар 2007, 18:24

Ну так и просится в коллектор резюк на 1,5 кОм...
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение Myp » 19 мар 2007, 19:08

dima писал(а):Ну так и просится в коллектор резюк на 1,5 кОм...

не ну все такие умные
никто дураку сказать не может
нахрена тут резисторы вобще????
и куда их ставить??? и к чему этим резюком коллектор подтягивать? к плюсу? к минусу??? или все думают что я оч умный и сам должен догадаться???
еслиб я мог догадаться я бы наверно не стал тут эту ерунду спрашивать.

короче если кто чтото хочет сказать по теме говорите а пожелания здоровья любви счастья не принимаются не принимаются =/


пойду я домой короче, рабочий день кончился.
дома есть тестер, всё померююю, сделаю, и никому не скажу что у меня всё получилось :mrgreen:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение dima » 19 мар 2007, 19:17

Ни нервничай. Я просто вроде как по опыту своему маленькому, подсказать решил... Попробуй резюк на 1,5 кОм на "+" питания кинь. И я думаю заработает усё... а почему заработает - не спрашивай, сам не знаю... чуйка такая... :lol:
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk
