генератор на 555

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

генератор на 555

Сообщение aliens » 06 фев 2005, 04:16

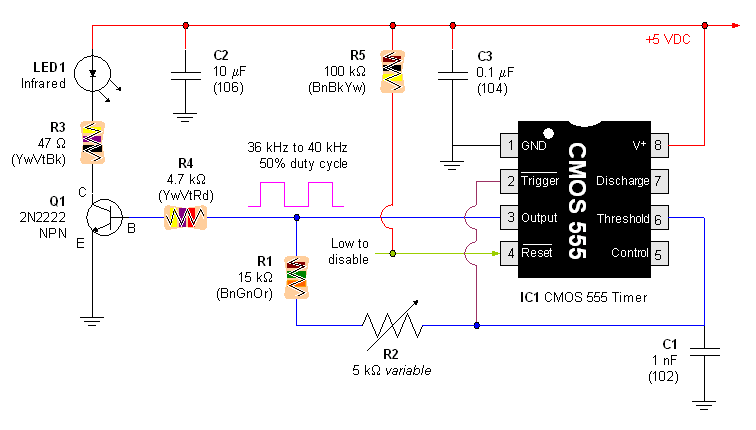

Кто делал генератор для ик датчика?? нашел только такую схему, она рабочая?
Вложения
aliens

Сообщения: 171
Зарегистрирован: 26 окт 2004, 14:16
Откуда: Севастополь сити...

Сообщение setar » 07 фев 2005, 12:29

Ик датчик всё равно надо микроконтроллером обрабатывать, так что в качестве генератора есть смысл его же и использовать .
А чем не нравится такая схема ?
http://parts.roboclub.ru/index.shtml?ik
Аватара пользователя
setar
Site Admin

Сообщения: 6991
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение aliens » 07 фев 2005, 15:31

1.нужен мк (проблема в городе)
2.Не хочу загружать мк (не профи в программинге)
3.Поставить и забыть не получится, если использовать на мк.

На мк буду вешать только тсопы
aliens

Сообщения: 171
Зарегистрирован: 26 окт 2004, 14:16
Откуда: Севастополь сити...

Сообщение setar » 07 фев 2005, 15:36

ну тады Ой.
Указанную выше схему не испытывал...

А вообще пункт 1 и послёдняя строка как бы противоречат друг другу.
Аватара пользователя
setar
Site Admin

Сообщения: 6991
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение aliens » 07 фев 2005, 16:07

Тини достать тяжко.Про тсопы имелось ввиду что для ик-локатора только тсопы (без передатчика)

Яж не собираюсь делать робота на логике, без контроллера :lol:
aliens

Сообщения: 171
Зарегистрирован: 26 окт 2004, 14:16
Откуда: Севастополь сити...

Сообщение nest » 16 фев 2005, 04:03

555 схемы включения - масса в егоном даташите. нужно только выход на транзистор кинуть, что б он светодиодом мигал ...

схема и расчёт - см. файл...
приаттаченный файл - переименовать в EXE !
на машине установлен авр с последней базой вирусов, так что файл безопасный.

ЗЫ. не забудь частотомером частоту всёж потом подправить ... что б ТСОПы хорошо ловили :)
Вложения
555.pdf
программа в ДОС-окне. для расчёта генератора имульсов на 555 таймере
так и простейшая схема показанна.
под ХР работает
(43.89 КиБ) Скачиваний: 593
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Сообщение aliens » 20 фев 2005, 03:46

А не знаешь по какой формуле рассчитывать частоту?
а то с помощью той проги можно упариться
aliens

Сообщения: 171
Зарегистрирован: 26 окт 2004, 14:16
Откуда: Севастополь сити...

Сообщение nest » 23 фев 2005, 02:50

вообще формула есть в любом даташите на 555.
так же есть куча скриптов в сети. для расчёта...

а... а чего там париться то в программе ? ... кроме того там самая простая схема, с минимумом обвязки ....
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Сообщение -= Александр =- » 05 мар 2005, 20:21

Была бы куда полезнее прога, которой задаешь частоту и скважность, а она сама детали рассчитывает...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3598
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение nest » 07 мар 2005, 18:29

вот ещё  ...
http://www.kreatives-chaos.com/index.php?seite=ne555

хоть и на немецком - зато ничего грузить не надо и всё понятно.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Сообщение -= Александр =- » 09 мар 2005, 22:58

А кто знает как у 555 со стабильностью и верхним порогом частоты? Можно ли ее юзать как опорную для переатчика?
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3598
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение dx40 » 10 мар 2005, 00:26

Как опорная непропрет.
Максимальная частота - около мегагерца. Стабильность тоже не очень...
Вложения

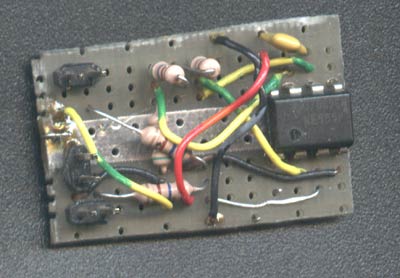

Генератор, по схеме из даташита, выход на 2 светодиода
Аватара пользователя
dx40

Сообщения: 201
Зарегистрирован: 27 янв 2005, 11:49
Откуда: Мск
