посмотрите на фото и скажи что ЭТО такое

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

посмотрите на фото и скажи что ЭТО такое

Сообщение Myp » 20 ноя 2006, 23:26

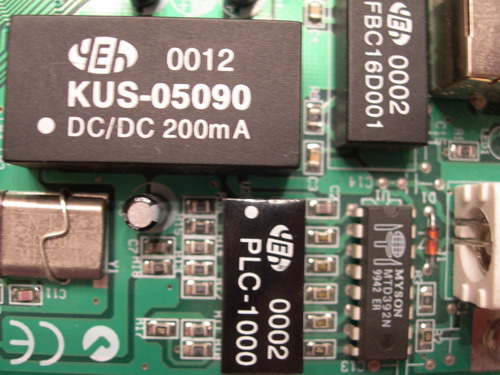

собсно вот внизу
фото
часть платы от сетевой карты
чё на ней за такие чёрные коробочки
особенно интересует та которая dc/dc 200mA
всего у неё 10 ног из которых 6 попарно соединены
итого она подключена к плате 5 точками
судя по буквам дс дс это какойто преобразователь?
Вложения
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Kanoka » 20 ноя 2006, 23:35

DC-DC Конвертер, делает из 5 вольт 9, максимальная нагрузка 200mA.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Myp » 21 ноя 2006, 00:01

Kanoka писал(а):DC-DC Конвертер, делает из 5 вольт 9, максимальная нагрузка 200mA.

ммм
клёво
а как им пользоваться?

а оставшиеся 2 коробочки что за коробочки?
похоже какаято гальваническая развязка чтоли???
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Сергей » 21 ноя 2006, 01:53

Исчи даташиты
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Сообщение libricon » 21 ноя 2006, 10:26

plc - вообще это программированная логика, а так, смотри даташит, может я и ошибаюсь
libricon

Сообщения: 303
Зарегистрирован: 09 июн 2005, 19:49

Сообщение igorkov » 21 ноя 2006, 13:29

PLC-1000 - гальваническая развязка, внутри несколько оптопар.
что еще за коробочка не понятно и вообще что это за сетевая карта? Обычно на всех что сейчас продаются из массового сектора только для развязки ставят...
igorkov

Сообщения: 38
Зарегистрирован: 19 ноя 2006, 20:15
Откуда: Мытищи

Сообщение Myp » 21 ноя 2006, 13:32

даташиты искать умею
только вот по словам plc 1000 и fbc16d нету даташитов

по этому и спрашиваю шо это может быть такое

сетевуха
rtl 8029
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение lebaon » 21 ноя 2006, 23:40

а куда они подключены :?:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение Myp » 22 ноя 2006, 16:04

lebaon писал(а):а куда они подключены :?:


эмммм
ну в основном они подключены одной сторой на выход в кабель а другой стороной на чипсет главный...

видно это таки оптопары
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение lebaon » 22 ноя 2006, 17:04

или трансформаторы :idea:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение Myp » 22 ноя 2006, 17:24

lebaon писал(а):или трансформаторы :idea:


ну тогда должны гудеть У-У-У-У-У-У-У-У-У-У :D

вобщето там свистит чёто, но это наверно dc преобразователь
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение FireFly » 22 ноя 2006, 17:59

Myp писал(а): вобщето там свистит чёто, но это наверно dc преобразователь

Именно так :D
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Сообщение lebaon » 23 ноя 2006, 15:33

они и гудят :twisted:  мегагерц на 100 :lol:
ты это услышишь :?:  :twisted:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение Myp » 23 ноя 2006, 19:47

lebaon писал(а):они и гудят :twisted:  мегагерц на 100 :lol:
ты это услышишь :?:  :twisted:


ну фиг знает что я слышу
но когда чтото по сети качаешь и ставишь паузу явственно слышно что звук сетевой карты меняеться

похож на шелест такой тихий
но потоньше чем от питающих дросселей рядом с процом.
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение lebaon » 24 ноя 2006, 16:05

пищит dc преобразователь, просто не ясно, что это :?:
трансформаторы(свч) или оптроны :?:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье
