Доброго времени суток.
Ситуация такая:
пробую сделать плазменную горелку для 3D принтера на HV модуле с алиэкспрес, который питается другим понижающим модулем с 12 до 5 вольт.
Девайс работает, НО видимо при работе HV генератора в цепь питания идут ВЧ помехи, из-за которых у меня в холостую срабатывает емкостной датчик 3D принтера(т.е. перед ним ничего нет, а диод горит как будто прямо перед ним какой то предмет). До этого ставил на выход понижающего модуля электролит на 4700uF, какое то время это помогало и датчик уже не срабатывал, но сейчас это уже не помогает и при включении горелки емкостной датчик вновь стал срабатывать вхолостую. Думал что пробило электролит, поставил другой, без толку.
Если кто в курсе как это делается подскажите пожалуйста.

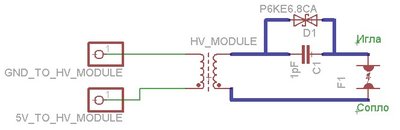

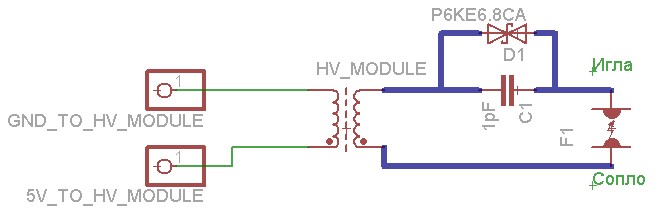

Примерная схема всего ниже:

разделять питания, питать от отдельного блока питания, управление развязывать через оптрон. питание в экранированном кабеле, одна точка соединения всей земли если она нужна, всё равно экспериментировать, без скопа сложно будет искать решения.

Про отдельный блок питания тоже думал, выписал-жду. Но дело в том что не факт что поможет, ведь возможно помехи побегут в сеть и оттуда через БП принтера на принтер соответственно.
Для чего экранировать шнур питания не понимаю, т.к. считаю что в этом нет нужды, я же от помех созданных импульсным трансформатором модуля спасаюсь, а не от радионаводок.
про одну точку соединения всей земли, тоже не понял, то ли в низковольтной части, толи и высоковольтную подключить. Если второе, то сразу нет, я так уже один мультиметр угробил.

Попробовал поставить по обоим проводам питания ЧИП дроссели с ферритовым сердечником BLM41PG600SN1L
https://www.danomsk.ru/upload/iblock/43 ... 3df891.pdf
Без толку датчик срабатывает вхолостую что с ними, что без них, видимо помехи идут не настолько высокочастотные :/

что то мне подсказывает что емкостной датчик будет срабатывать что бы ты не ставил в цепь.
думаю нужно менять ескостной на индукционный (какой материал стола ?), а то может быть и вовсе щуп типа bltouch ( ох и глючные они)

Юзал индукционный, но в результате после того как поставил емкостной пришел к выводу, что у емкостных показания гораздо стабильнее, вернее плывут только в зависимости от времени года. Материал стола - стекло, низ которого оклеен алюминиевым скотчем, у которого изначально была функция отклика для индуктивного датчика, а в последствии выяснилось, что при нагреве столика стекло приклеивается к алюминиевому столику принтера и повторяемость показаний емкостного датчика доходит чуть ли не до 100%. С bltouch у меня как то не заладилось, не смог подключить, вернее в процессе попыток подружить его с принтером датчик сгорел.
По поводу глючности емкостных датчиков, до того как начал экспериментировать с подключением горелки к принтеру все было норм, а после попыток сдох первый емкостной датчик, но к счастью у меня был второй, который я установил вместо первого и сначала он вроде бы нормально все показывал, но потом показания стали плыть, думаю из-за этих самых помех. Дальше я установил на выходе питания горелки кондер на 4700uF в результате второй емкостной датчик перестал срабатывать при включении горелки, но не на долго(видимо что то там в процессе всетаки сдохло).
К слову сказать пробовал подключать к разъему датчика по Z и свой старый индуктивный датчик и он при включении горелки не срабатывал, но помня то что было со вторым емкостным трудно сказать на долго ли.
Как то так.

Medtech
Вы оказались правы, гальваническая развязка через оптопару обязательна, т.к. уже пришел блок питания на 5 вольт. Попробовал подключить его вместо понижающего модуля и пока не соединил земли 12 вольт и 5 вольт управление не работало.
Однако после того как земля стала общей датчик продолжил дурковать, видимо потому что драйвер управления полевиком питался от 12 вольтового блока питания. Отсюда пришел к выводу что нужно полностью гальванически изолировать принтер от питания HV модуля(и не факт что поможет, хотя конечно очень надеюсь) и питать драйвер повышенным напряжением от повышающего модуля MT3608, запитанного от 5 вольт. Схемку уже спаял, сделал ее немного безопаснее, т.к. в предидущей если что то случилось бы с микросхемой драйвера, то отключить горелку было бы проблематично, а в новой схеме полевик будет выключен в нормальном состоянии. Жаль только что моя понижайка оказалась сгоревшей, заказал новые, снова сижу жду...

Думаю должен извиниться, т.к. в том числе по независящим от меня причинам сроки снова затягиваются:
похоже на то что вышел из строя регулятор напряжения 5В на плате и вместо 5 выдает се 7, но ATMega как то живет, а вот USB порт отваливается и я не могу ни управлять принтером, ни даже перепрошить его в случае необходимости. Причем как то удивительно вовремя все выходит из строя, когда приходит одно, вылетает другое. Но основная проблема не в этом, а в том что пришлось пойти учиться и из-за процесса обучения просто не остается свободного времени ни на что, а окно предвидится только после нового года.

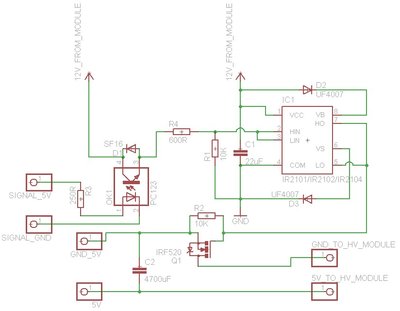

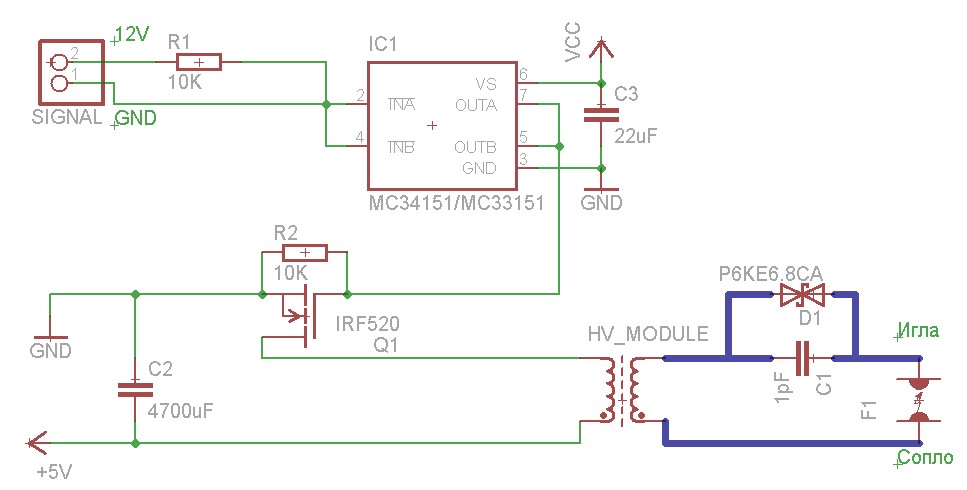

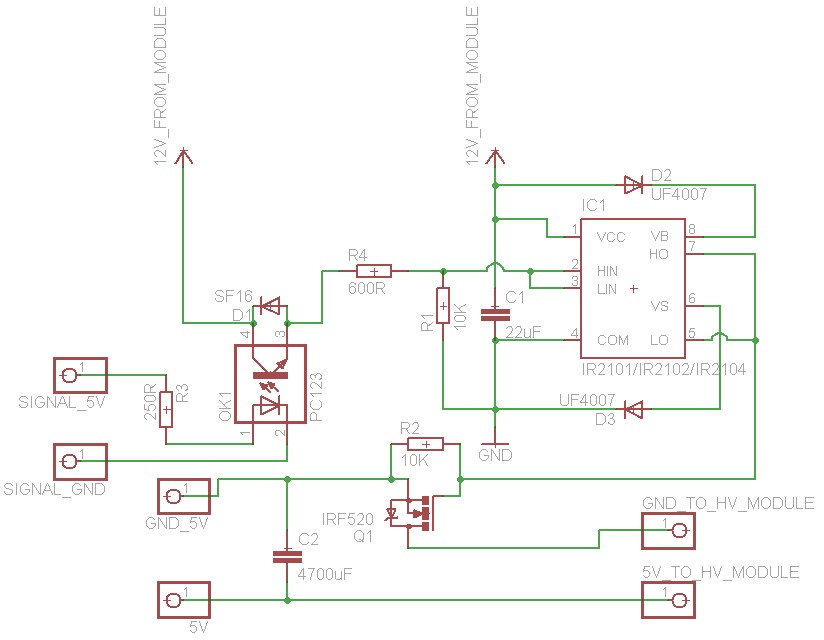

Собственно сам скрипт формирующий из 2-х G-кодов один уже давно написан, пока что скину его здесь, вместе с настройками PrusaSlicer'a в архиве, а также схемку драйвера для управления холодной плазмой с опторазвязкой от принтера(сам ее по описанным выше причинам еще не проверял поэтому сразу предупреждаю что это на свой страх и риск).
