Сегментный индикатор

Сообщение Boris317 » 18 ноя 2006, 01:21

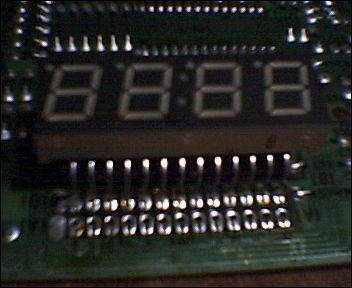

Здравствуйте, сегодня у меня накрылась микроволновая печка и как водится вынул из неё полезные детальки :P Одной из этих деталек был сегментный индикатор  TOF-3491HG-B  99 45  H с 13 контактами, но я немогу найти к нему даташит может у кого есть или хотя бы разводку контактов знает.
Вложения
Аватара пользователя
Boris317

Сообщения: 21
Зарегистрирован: 12 ноя 2006, 21:30
Откуда: Москва

Сообщение Сергей » 18 ноя 2006, 02:16

Насчет точного расположения контактов не знаю, но ноги такие должны быть: четыре линии для каждого индикатора в отдельности + 7 ног для высвечивания цифры на данном индикаторе. ну и пара ног для точек  :roll:
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Сообщение EdGull » 18 ноя 2006, 09:28

ноги вычисляются точно так же как вычисляется где катод-анод у обычного светодиода.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение Boris317 » 18 ноя 2006, 14:54

Огромное спасибо, буду пробовать.
