L7805

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

L7805

Сообщение TORNADOS » 11 ноя 2006, 13:30

Странный конечно вопрос, но спрошу.

У  L7805  такая же разводка как у L78L05?
TORNADOS

Сообщения: 11
Зарегистрирован: 06 ноя 2006, 21:26
Откуда: Simferopol

Сообщение avr123.nm.ru » 11 ноя 2006, 13:45

скорей всего ДА. точней в даташитах.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение -= Александр =- » 11 ноя 2006, 16:56

Они есть в еорпусах ТО-220 и ТО-92.
Берем его названием к себе, ногами вниз. У 220ого будет слева вход, справа выход. У 92ого наоборот. Хотя могут быть и всякие мутанты, так что лучше брать даташит.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение TORNADOS » 11 ноя 2006, 22:50

-= Александр =- писал(а):Они есть в еорпусах ТО-220 и ТО-92.
Берем его названием к себе, ногами вниз. У 220ого будет слева вход, справа выход. У 92ого наоборот. Хотя могут быть и всякие мутанты, так что лучше брать даташит.

Спасибо, подключил
TORNADOS

Сообщения: 11
Зарегистрирован: 06 ноя 2006, 21:26
Откуда: Simferopol

Re: L7805

Сообщение D'Ark Trouyan » 05 янв 2008, 17:38

Я так понимаю стабилизатор для МК надо ставить если двигатель и МК питаются от одного источника питания которое привышает допустимое напряжение для МК .... т.е. если у меня отдельно питаются двигатель и МК то он нафиг не нужен???

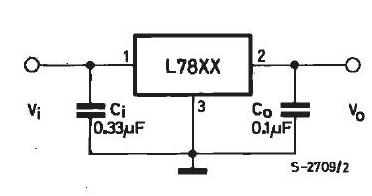

И если ставить то подключать его надо по такой схеме ???
Вложения
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: L7805

Сообщение Master » 05 янв 2008, 18:05

Нафик не нужен.
Ага.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: L7805

Сообщение Myp » 05 янв 2008, 18:47

не нужен если у тебя контроллер питается от 5 вольт
в любом другом случае если напряжение больше 5 вольт нужно ставить
да и вобще не плохо бы для защиты от перенапряжения воткнуть на всяк случай =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: L7805

Сообщение Master » 05 янв 2008, 18:59

Для L7805 нужно входное напряжение порядка 8В.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: L7805

Сообщение Myp » 05 янв 2008, 19:32

а я беру 4 пальчиковые батарейки(6 В максимум) и L7805
и у меня работает...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: L7805

Сообщение АлексAVR » 02 янв 2009, 14:56

Myp писал(а):а я беру 4 пальчиковые батарейки(6 В максимум) и L7805
и у меня работает...


это верно. сам убеждался круче пальчиковых батареек ничего нет, чтобы запитать устройства на МК.(0% ошибок при передачи даннных в ПК) НО!!! Это только для домашних несерьезных игрушек. А вот что -то по серьезнее... нееее это дело не пойдет. Делаем у себя на кафедре тренажер машиниста локомотива и для этой цели взял микрушку АТмега8535. Запитал ее также 4 пальчиковыми батарейками. Перефирия МК была не плохо нагружена: все порты работали непрерывно,АЦП, компаратор. Все работает бодро. И куда тут 4 пальчиковым батарейкам? Здыхают за 2-3 часа активной работы. А поставил блок питания от мобильника и тут понислась ерунда в комп- нестабильное питание. вот тут -то и L7805 выплывает на помощь, и то с какой-то вероятностья подкидывает ЛОЖ. Я о том, что батарейки ,только для пробы.
Аватара пользователя
АлексAVR

Сообщения: 11
Зарегистрирован: 02 янв 2009, 14:39
Откуда: Украина, Донецк
прог. языки: Ассемблер, Си, Паскаль

Re: L7805

Сообщение nest » 02 янв 2009, 15:49

Myp писал(а):а я беру 4 пальчиковые батарейки(6 В максимум) и L7805
и у меня работает...


с таким же успехом можно брать сопротивление, последовательно с питанием. эффект тот же.
кстати при 4 батарейках АВРки будут напрямую работать.
но если уж так хочется стабилизатор - надо брать какой нить ldo. хоть это и маразм ...

АлексAVR, если если брать что попало для питания - то никакие стабилизаторы не помогут. а если всё делать как следует - то и пляски с бубном минимальны.

(счас посмотрел даты мессаг... мда... : ) но всё ж отправлю : ) )
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: L7805

Сообщение RoboTok » 02 янв 2009, 16:12

ИМХО Крен5А и его аналог 7805 давно устаревшие стабилизаторы и крайне не рекомендуются для нынешних разработок.

Хочется линейный стабилизатор ? Ставьте, например LM1117.
У вас мобильное устройство и не хочется греть воздух ? Выбираем из огромного списка импульсный стабилизатор, например LM2676.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: L7805

Сообщение Myp » 02 янв 2009, 16:18

как показала практика 7805 очень разные от модели к модели
на некоторых падение больше на некоторых меньше

у меня в одной и той же схеме с аккумулятором с разными 7805 разных фирм изготовителей схема работала и не работала
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
