Простой импульсный источник 100 Вт

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Простой импульсный источник 100 Вт

Сообщение -= Александр =- » 05 ноя 2006, 03:35

Сабж. Почти доделал. На 30 вольтах уже работает, скоро проверю на 220 и покажу схему. Все просто как топор, недорого и мощно. (до 100 Ватт) Собрал на микросхеме IR2153. Транс на бублике, обмотки 40 и 5 витков. В общем для тех, кто не любит париться.

Причина сборки - сетевой транс в корпус не влезает.  :roll:
Последний раз редактировалось -= Александр =- 05 ноя 2006, 04:49, всего редактировалось 1 раз.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 05 ноя 2006, 04:42

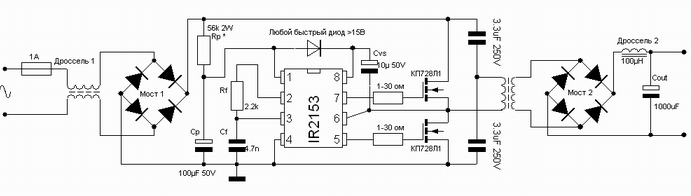

Дроссель 1: Не дает схеме шуметь в розетку. Берем двойной (сетевой) провод и мотаем 3-5 витков на любом кольце. В принципе шумит схема не сильно, так что можно вообще без дросселя.

Мост 1: Любые диоды, способные выпрямить 300 вольт 1 ампер.
Rp: Шаманский резистор. Формирует делитель для питания микросхемы. нутри нее стоит стабилитрон на 15 вольт, соответственно остальные должны упасть на этом резисторе. Микросхема потребляет 5 мА, так что легко найти по формуле:

Rp=(U-15V)/I, где:
U - напряжение питания.
I - потребляемый ток.

Этих резисторов будет два:
1)56К для работы
2)1К для отладки при U=25-50V

Cp: Он стабилизирует то, что образовалось на стабилитроне и поддерживает питание микросхемы. Так что не больше 15 вольт, емкость хорошая, около 100 мкФ, чтоб мог протянуть полуериод.

Rf и Cf: рассчитываются по даташиту и задают рабочую частоту. Я делал 70 кГц, значения такие: 4.7 pF и 2.2 кОм.

Диод, тот что сверху: заряжает конденсатор Cp, тоже не больше 15 вольт, но шустрый, чтоб на рабочей частоте работал. 1N4148 работает.

Cvs: Питает верхний полумост внутри микросхемы. Тоже 15 вольт.

Резисторы к затворам: можно не ставить, но так как-то цивильнее.

Транзисторы: любые по таким параметрам:
Напряжение сток-исток больше 300В
Напряжение открытия затвора меньше 15 вольт.

Согласующие конденсаторы: Взял какие нашел. Работают.

трансформатор: рассчитывается прогой. (см. внизу)
В проге надо указать какой юзается сердечник и какая частота. Размах в первичной обмотке ставим 310 вольт. Тут надо амплитудное значение.

Мост 2: Главное чтоб держал нужный ток и мог работать на выбранной частоте.

Дроссель 2: Очень желателен. Хоть какой-то.

Cout: Большой кнндер-электролит для сглаживания.

Внимание! Нет защиты от КЗ. Может полететь микросхема или транзисторы. Схему эту нетрудно найти в сети. Или поставить какой-нить 78ХХ с защитой.

Процесс отладки:

1)Собираем левую часть схемы до трансформатора. Rp ставим 1 килоом. Подключаем 25-30 В неважно какого тока (постоянный тоже прокатит) и смотрим что у нас образовалось на затворах. Если генерит - значит все отлично! Мерим частоту и пересчитываем по-точнее трансформатор.
Если не генерит - значит что-то неправильно собрано. Рекомендую проверить что получается на Cp. Там болжно быть 15 вольт.

2)Меняем Rp на 56 килоом и втыкаем в розетку. ВНИМАНИЕ! Теперь нельзя тыкаться осциллографом, пальцами тоже лучше не трогать.

З.Ы. Я пока в розетку не втыкал. Волнуюсь только за верхний диод, из даташита так и не понял что на нем может образоваться. Сам я протупил, а Вам рекомендую взять микросхему IR2153D или IRS2153 - там этот диод вообще не нужен.
В конце я немного отошел от схемы и сделал вторичную обмотку трехточечной, дабы сэкономить на диодах, но это сути не меняет, вторичные обмотки программа прекрасно высчитывает практически в любом количестве.  :wink:

Если транс работает нормально - на выходной обмотке будут прямоугольные импульсы с выбросами на фронтах. Чем тоньше выбросы - тем лучше.
Вложения

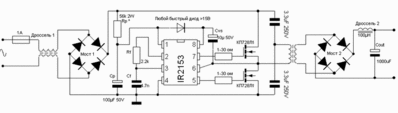

Схема

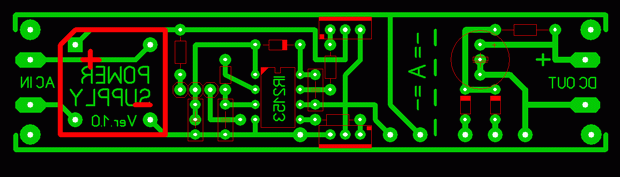

Плата
PCB.rar
Плата в layout 4.0
(8.1 КиБ) Скачиваний: 150
ir2153.pdf
Даташит
(216.15 КиБ) Скачиваний: 161
impuls.zip
Прога расчета трансформатора
(42.41 КиБ) Скачиваний: 202
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 05 ноя 2006, 05:05

Хм... А ведь на ней и повышать напряжение можно!  :roll:

Щас у меня транс первичная 45 витков, а вторичная всего 3. А если ее скажем 450 сделать - уже 3 киловольта будет! Правда 450 на бублик мотать замучаешься...  :?
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Johnny Bravo » 05 ноя 2006, 11:34

-= Александр =- писал(а):ВНИМАНИЕ! Теперь нельзя тыкаться осциллографом

А кто захочет, то нужно подключить через транс 1:1.
С виду хорошая штучка, если не секрет, то корни ее от куда растут?
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение -= Александр =- » 05 ноя 2006, 13:31

Не помню... В инете как-то на эту микруху наткнулся, а щас понадобилось сделать источник, чтоб в пачку сигарет уместился и 3 ампера выдавал на 20 вольтах. Вот и сделал.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 05 ноя 2006, 16:01

Ценой двух транзисторов и микросхемы выяснилось, что диод нужен быстрый высоковольтный. Из дохлого компутерного блока отковырял RP1505 - Работает. Но генерит хреновенько, надо резистор Rp ставить 56К, как и рассчитано, я перестраховался, 100К воткнул, а напряжение на Cp получается 8 В вместо 15, маловато...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 11 ноя 2006, 02:42

Аппарат завершен. вот что пришлось изменить:
1)Диод (тот который сверху) - надо брать иод Шоттки на 300 или больше вольт, около 20 мА.
2)по питанию, сразу после первого моста, надо ставить большой кондер. Я поставил 100 мкФ 350 В.

Замечания:
1)Микросхема уверенней работает и меньше потребляет на частотах в районе 50-60 кГц. Однако транс на эти частоты получится больше. Тут уж  выбирайте что важнее. Я сделал 70 кГц, немного попрыгал с бубном и все заработало.
2)Нет защиты от КЗ выхода. Если нужна - в сети полно схем как ее сделать.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение avr123.nm.ru » 11 ноя 2006, 10:56

короче делайте как в пром. устройствах - спец микруха TOPxxx  - 3 ноги - и будет вам и стабилизация напряжения и защита по току легко добавляется ...  и платка 2х3 см. вместе с трансформатором.
Последний раз редактировалось avr123.nm.ru 11 ноя 2006, 11:18, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 11 ноя 2006, 11:17

как обычно начав с просмотра апноутов находим:

TOP224 - 3 ножки  от "Power Integration" работает
от переменнного 85-265 вольт.

Апноут AVR AN450  стр. 41    там и разводка есть.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 11 ноя 2006, 11:27

http://www.powerint.com/

там же можно скачать софт для расчета блока пистания.
Последний раз редактировалось avr123.nm.ru 11 ноя 2006, 11:37, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 11 ноя 2006, 11:28

примеры блоков питания
http://www.powerint.com/appcircuits.htm

есть примеры с минимизацией по кол. компонентов есть с оптимизацией по другим параметрам.

даташиты
http://www.powerint.com/datasheets.htm

апноуты там же.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение -= Александр =- » 11 ноя 2006, 17:11

ТОРы эти - это флайбэк, а значит и эффективность у них хуже и вообще - это уже совсем неспортивно, я сначала нормальный мост делать хотел, потом до полумоста урезал, а в них вообще всего один транзистор. Да и с обратной связью возиться надо... Если уж делать что-то серьезное - то на TL494, а этот у меня сделан чтоб самый простой и компактный был... Если б не кондеры - он бы в пачку сигарет уместился...  :roll:

Хотя для небольших мощностей эти примерчики - самое оно. Главно ничего придумывать не надо.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение avr123.nm.ru » 11 ноя 2006, 20:01

от 10 до 290 ватт они. там много моделей.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение -= Александр =- » 14 ноя 2006, 21:06

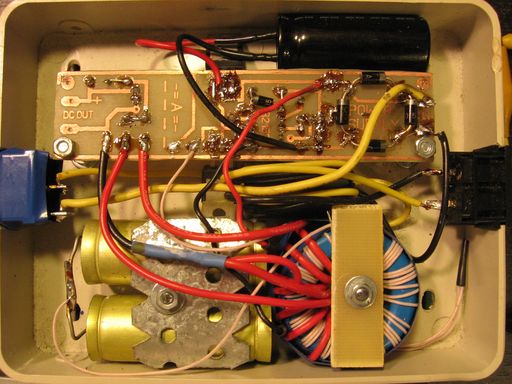

Все, доделал я этот агрегат. Еще и кондер по питанию добавил, чтоб стабильней работал. вот что получилось:
Вложения
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
