Нужна помощь.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Нужна помощь.

Сообщение pro-fessor » 22 янв 2019, 10:28

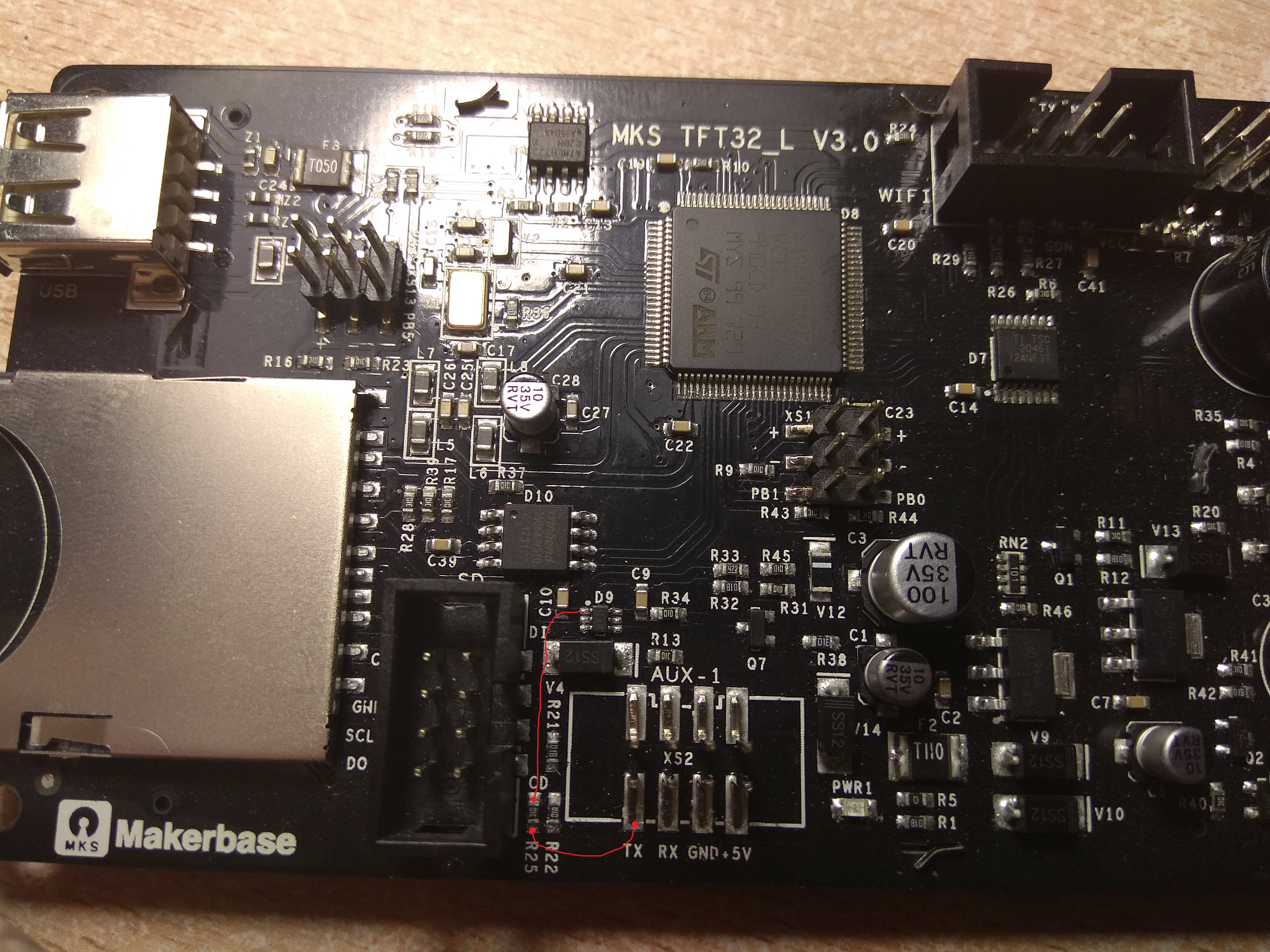

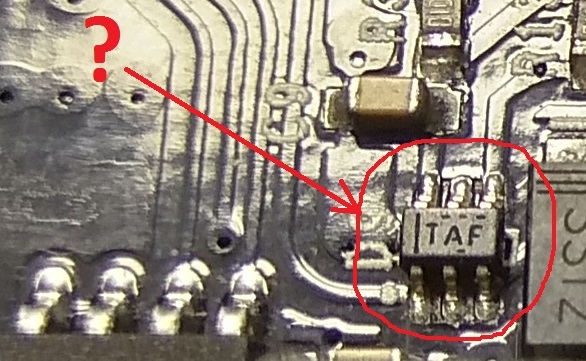

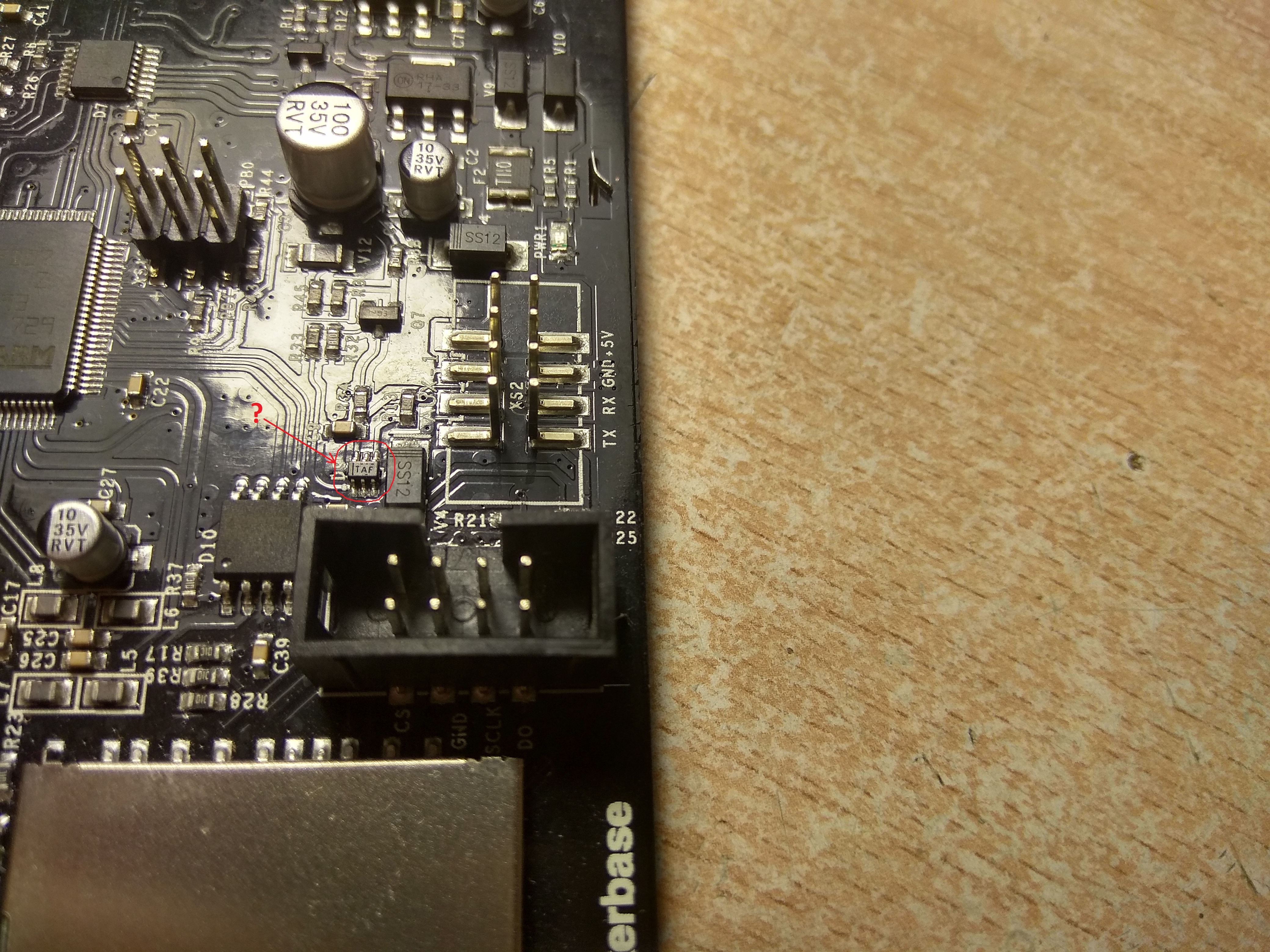

Помогите распознать, что за деталь(D9)? Устройство MKS TFT32 V3.0 нет общения с компьютером на 1 выводе (D9) висит постоянно +5 вольт, хотя по идее это выход (TX).
Вложения
pro-fessor

Сообщения: 1
Зарегистрирован: 22 янв 2019, 10:02

Re: Нужна помощь.

Сообщение к561ЛА7 » 23 май 2020, 14:12

Посмотри что за микросхема , что за выход, посмотри сигнал на входе, посмотри на какую ножку идет с микропроцессора и посмтри есть ли там с нее сигнал
Ваш IP-адрес 85.140.5.459 был внесён в черный список и заблокирован. Для получения дополнительной информации перейдите по ссылке http://www.spamhaus.org/query/bl?ip=85.140.5.459.
Аватара пользователя
к561ЛА7

Сообщения: 404
Зарегистрирован: 08 дек 2009, 19:21
Откуда: Й-Ола

Re: Нужна помощь.

Сообщение Medtech » 23 май 2020, 17:03

какой то операционник, может логический преобразователь уровней, может инвертор, видно что 6 вывод это +, осциллограф сильно помогает в таких случаях, надо смотреть сигналы как и советует LA7
Не проходит ли на неё и RX - иногда это может быть диодная сборка ограничитель\защита сигнала.
Аватара пользователя
Medtech

Сообщения: 543
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей
