Идиотский вопрос про светодиод

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Идиотский вопрос про светодиод

Сообщение -= Александр =- » 01 ноя 2006, 00:17

Как правильно воткнуть его в розетку? Подключил через резистор, ток был 20 мА. 2 дня горел, а теперь окачурился.  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Myp » 01 ноя 2006, 00:21

наверно неправильно резистор посчитал
у меня в розетках стоят давно не кочуряться

гдето я видел расчёт резистора для подключения светодиодов к розетке
попробую поискать если никто раньше меня не расскажет как считать

там оч просто ток я забыл=)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Myp » 01 ноя 2006, 00:29

вот картинку нашёл
конденсатор плёночный на 400 вольт
Вложения

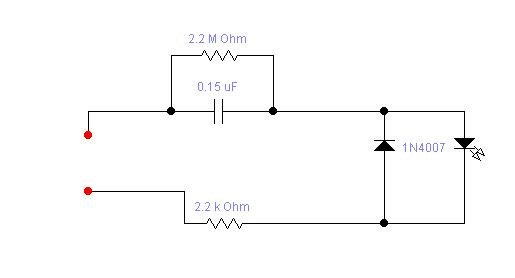

Светодиод - любой, диод 1N4007 можно заменить на любой другой, или поставить вместо него второй светодиод
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Идиотский вопрос про светодиод

Сообщение avr123.nm.ru » 01 ноя 2006, 02:56

-= Александр =- писал(а):Как правильно воткнуть его в розетку? Подключил через резистор,

ток был 20 мА.


а обратное напряжение какое ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
