ADuM1402 RS232 уровни сигнала?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: ADuM1402 RS232 уровни сигнала?

Сообщение Myp » 03 сен 2018, 11:58

ilalexey писал(а):Кандёры в смд вариант забыл перевести. Или тебе сверлить нравится?
в резоните просверлят)
там где я работаю, используются штырьевые компоненты, смд микросхема это и так уже попрание всех традиций, монтажник ругаться будет.


ilalexey писал(а):Из библиотеки ещё добавь gnd/vcc. Создай на слое топ полигон по всей плате и сделай его gnd(будет заливка земли).
это я пока не умею))

ilalexey писал(а):Дорожки тянуть между штырьками разъёмов дурной тон.

я тут самый опытный разводильщик/трасировщик плат, аж 2 дня как тружусь, так что всё Ок.

Добавлено спустя 3 минуты 30 секунд:

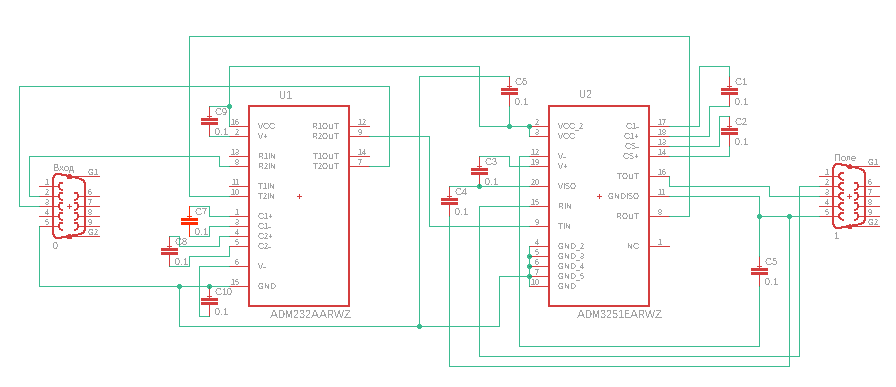

Dmitry__ писал(а):Rout соединен с T1out. Это же оба выхода. Надо выход на вход, и.т.д. У тебя входы со входами обьединены, а выходы с выходами :)

странно... вчера выглядело всё верно
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17542
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ADuM1402 RS232 уровни сигнала?

Сообщение Dmitry__ » 03 сен 2018, 12:06

Про землю между микросхемами не забудь, это бОльший косяк чем "выход на выход"
Аватара пользователя
Dmitry__

Сообщения: 7788
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: ADuM1402 RS232 уровни сигнала?

Сообщение ilalexey » 03 сен 2018, 12:49

Myp писал(а):это я пока не умею))

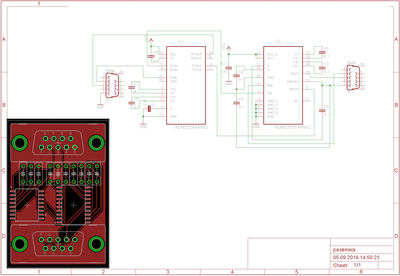

Так(схема) лаконично и читабельней в целом.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ADuM1402 RS232 уровни сигнала?

Сообщение StArt » 03 сен 2018, 12:49

А я что-то не заметил или где на схеме питание? Как этот переходник питаться будет?
Аватара пользователя
StArt

Сообщения: 138
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: ADuM1402 RS232 уровни сигнала?

Сообщение Myp » 03 сен 2018, 18:08

просто так два провода от БП припаяю, это макет, для демонстрации руководству возможности реализации девайса своими силами
щас просто покупаем нужное количество icp-con и ставим их.
финишное устройство будет на 5 портов.

Добавлено спустя 3 часа 59 минут 9 секунд:
хм
автотрасировщик не хочет вести дорожки под брюхом конденсатора, между контактов.
упорно ведёт вокруг, хотя там места дофига под брюхом
походу гдето запрет стоит какойто

плюс совершенно дурацкие ошибки
буквально не может соединить 2 контакта прямой линией.
или делает переходные отверстия и мостик с обратной стороны
вместо того чтобы просто прокинуть дорожку.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17542
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ADuM1402 RS232 уровни сигнала?

Сообщение ilalexey » 03 сен 2018, 19:01

Myp писал(а):автотрасировщик не хочет вести дорожки под брюхом конденсатора, между контактов.

DRC настраивал? Авто - зло! Две микрухи вручную можно было не полениться сделать.
Какой нибудь отступ в сотку между дорожками/пятаками может малину портить.
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ADuM1402 RS232 уровни сигнала?

Сообщение Myp » 03 сен 2018, 21:49

ilalexey писал(а):
Myp писал(а):автотрасировщик не хочет вести дорожки под брюхом конденсатора, между контактов.

DRC настраивал?

это что?
настраивал только толщину дорожки и минимальный зазор.

между контактами кондёра легко проходит хоть 2 дорожки, но он их упорно ведёт в обход.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17542
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ADuM1402 RS232 уровни сигнала?

Сообщение ilalexey » 03 сен 2018, 22:04

Myp писал(а):это что?

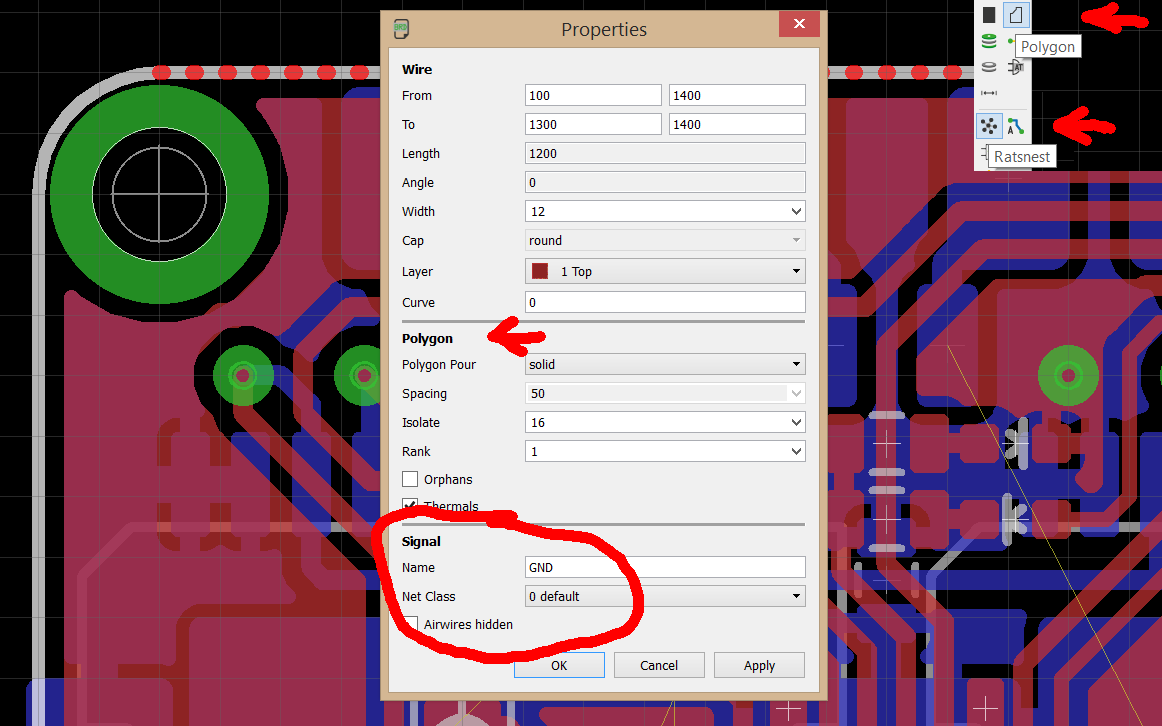

DRC - это на панели внизу кнопка, рядом с тресером.
Включи видимость всех слоёв(визуально оценить можно будет), может на маску какую выделывается.
Кстати дорожки тонковаты. Для лута не очень удобно.
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ADuM1402 RS232 уровни сигнала?

Сообщение ilalexey » 05 сен 2018, 16:49

В общем, не знаю что у тебя не так с дорожками(pcb ты не положил в архив).

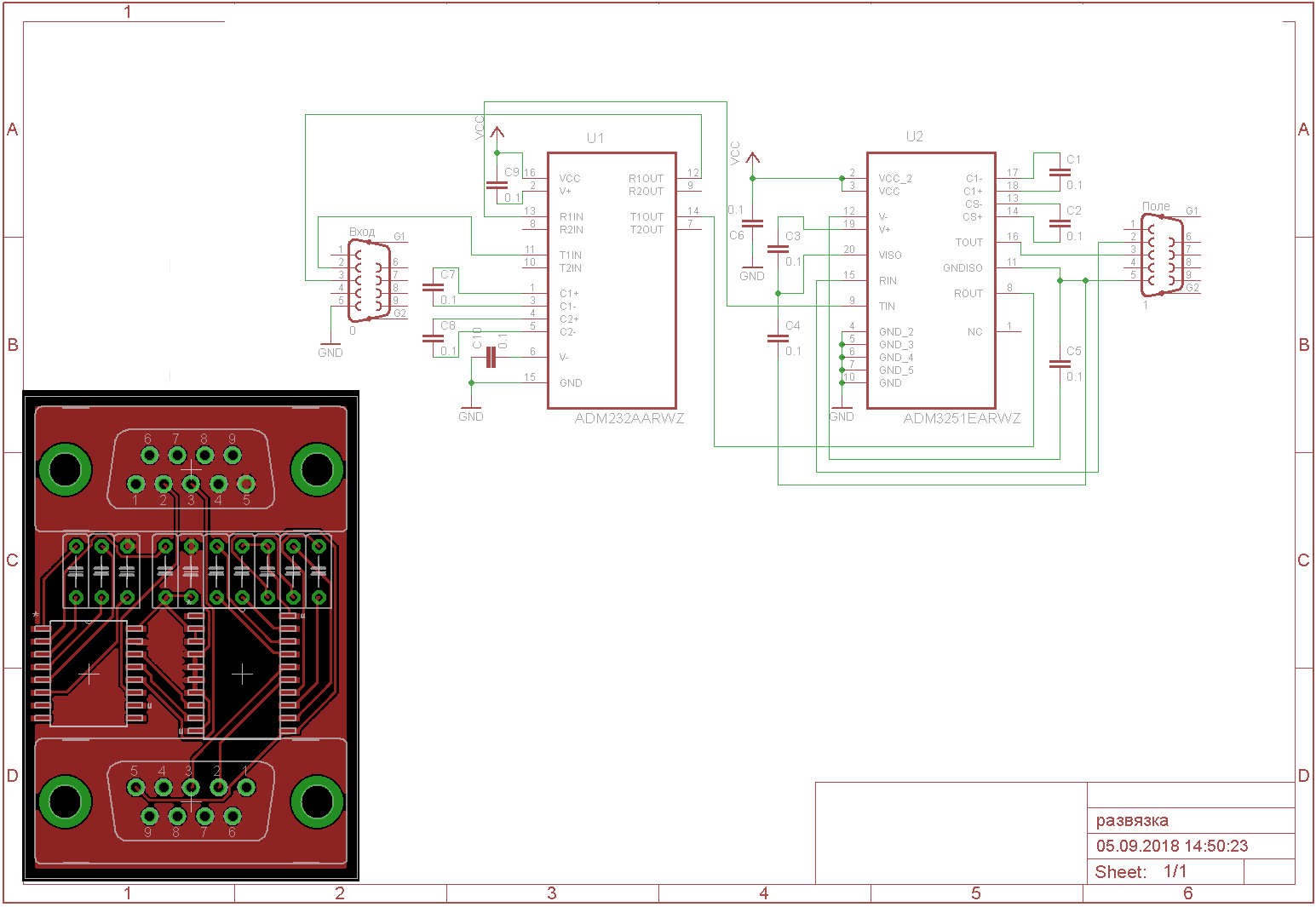

Бездумно причесал схему и также бездумно сгенерил. Аж бегом между ног проскакивает.
Пс: никогда не пользовался генератором.

Добавлено спустя 41 минуту:
автотрасировщик не хочет вести дорожки под брюхом конденсатора, между контактов.

Глянул только что на твою первую пикчу. Гм.. вроде под брюхо кондёров пускает дорожки. Тогда что не так?
Вложения
развязка.zip
(98.17 КиБ) Скачиваний: 0
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ADuM1402 RS232 уровни сигнала?

Сообщение Myp » 05 сен 2018, 18:05

хм
да, это в топоре почемуто не разводится, а в игле развелось.
надо тока разобраться как в игле настроить разводку
в принципе даже на 1 слой всё помещается...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17542
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ADuM1402 RS232 уровни сигнала?

Сообщение Dmitry__ » 05 сен 2018, 18:07

ilalexey писал(а):Бездумно причесал схему и также бездумно сгенерил. Аж бегом между ног проскакивает.

Красотища, ай молодца :)
А что опять входы со входами соединены, а выходы с выходами? :shock:
Аватара пользователя
Dmitry__

Сообщения: 7788
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: ADuM1402 RS232 уровни сигнала?

Сообщение ilalexey » 05 сен 2018, 18:35

Dmitry__ писал(а):А что опять входы со входами соединены, а выходы с выходами?

ё:
ilalexey писал(а):Бездумно причесал схему

Не несу ответственности тубиш, не мой туфля.
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ADuM1402 RS232 уровни сигнала?

Сообщение Myp » 05 сен 2018, 18:50

да вобще жуть с выходами/входами, я пол дня сидел вникал как их соединять))

с разъёма поля Rx на adm3251 на 15 вход и выход 8, далее на adm232 на 10 вход и выход 7, и далее на Tx разъёма локального.
обратно с локального разъёма Rx на вход 8 adm232 и выход 9, далее на adm3251 вход 9 и выход 16 и на Tx поля

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17542
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ADuM1402 RS232 уровни сигнала?

Сообщение Myp » 14 сен 2018, 12:47

собрал
в принципе даже работает
правда не совсем
в одну сторону ADM232 -> ADM3251 данные идут Ок,
а в другую ADM3251 -> ADM232 с проблемами
отправляю 10 символов, принимаю 10 символов из которых 8 символов мусора и 2 правильных символа.
тобишь количество символов совпадает а вот сами символы, в основном битые приходят

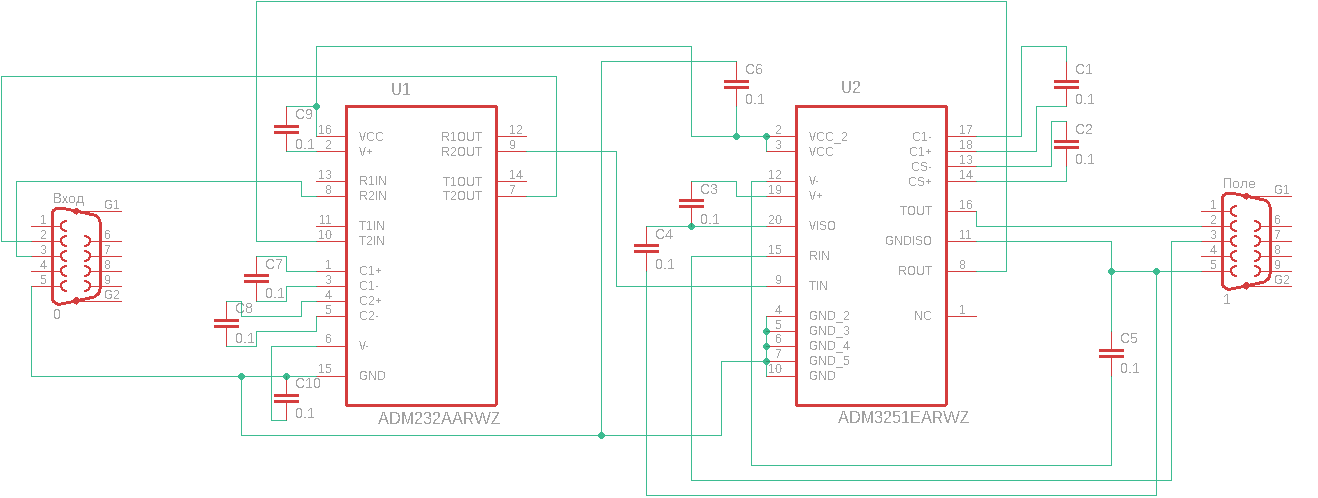

окончательная схема:


микруха кстати реально сильно греется
не зря в референсном дизайне предусмотрены полигоны теплоотводы

Добавлено спустя 20 минут 18 секунд:
ну вот, теперь ещё и ADM232 сдохла :(
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17542
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ADuM1402 RS232 уровни сигнала?

Сообщение Dmitry__ » 14 сен 2018, 15:00

Myp писал(а):ну вот, теперь ещё и ADM232 сдохла

:)
Я не вижу где питание на твоей последней схеме. Тебе ilalexey показал как надо рисовать схемы - не води паутины проводов. Землю сделай знаком "gnd". Понять твою схему очень сложно.
