Сообщение Валерос » 29 окт 2006, 10:23

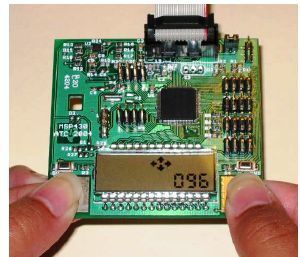

Кто-нибудь знает в лицо эту LCD-шку?
Вложения
ЭКГ сжат.jpg
ЭКГ сжат.jpg (21.22 КиБ) Просмотров: 1145
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Валерос » 29 окт 2006, 11:27

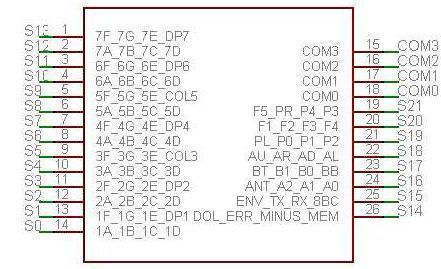

Вот на схеме так выглядит... :oops:
Вложения
ЭКГ LCD.jpg
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение D-M » 29 окт 2006, 12:11

вы где это взяли ?
это точно LCD ?
а чё эт за кнопочки ?
:P  :P  :P  :P  :P  :P
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение Валерос » 29 окт 2006, 12:29

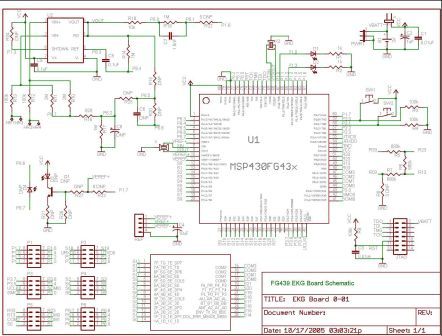

Вот полная схемка...
Вложения
ЭКГ сх сжат.jpg
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение avr123.nm.ru » 29 окт 2006, 17:59

скажу только что msp430 можете бесплатно заказать на ti.com

======

можно линк на описание конструкции ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 29 окт 2006, 18:02

Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Валерос » 29 окт 2006, 18:05

Да это, самплы уже заказал, спасибо за совет...
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение avr123.nm.ru » 29 окт 2006, 18:31

если ты уже прочитал - расскажи там полная конструкция ? или чето надо еще ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Валерос » 29 окт 2006, 18:42

Конструкция сомодостаточна, может работать автономно, но я ещё не доконца понял, как буду конектить с коампом через USB? :oops: Наверное понадобится FT232R или ещё что-нибудь :?:
наверное можно поискать LCD в PROTEUSе или в Dip Trasе...
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение avr123.nm.ru » 29 окт 2006, 19:49

Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Валерос » 29 окт 2006, 19:57

Особо благодарен!
А здесь семплы есть, а то как-то всё на халяву, а BLCDA4 за 40 уе... 8) ?
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение avr123.nm.ru » 29 окт 2006, 20:25

надо заменить его на дешовый, прогу придется переделать.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Валерос » 29 окт 2006, 20:30

Сенкс, шевелить извилинами.... :shock:
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение avr123.nm.ru » 29 окт 2006, 21:04

меня тоже заинтересовал этот прибор.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Валерос » 31 окт 2006, 23:37

avr123.nm.ru писал(а):меня тоже заинтересовал этот прибор.

В чем-же интерес? У меня для личного пользования... А вообще такой приборчик надо-бы на прилавок аптеки в свободную продажу. :!:
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

След.

Вернуться в Электроника, электротехника
