Плата Anet умерла?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Плата Anet умерла?

Сообщение Sadhaka » 08 ноя 2017, 10:43

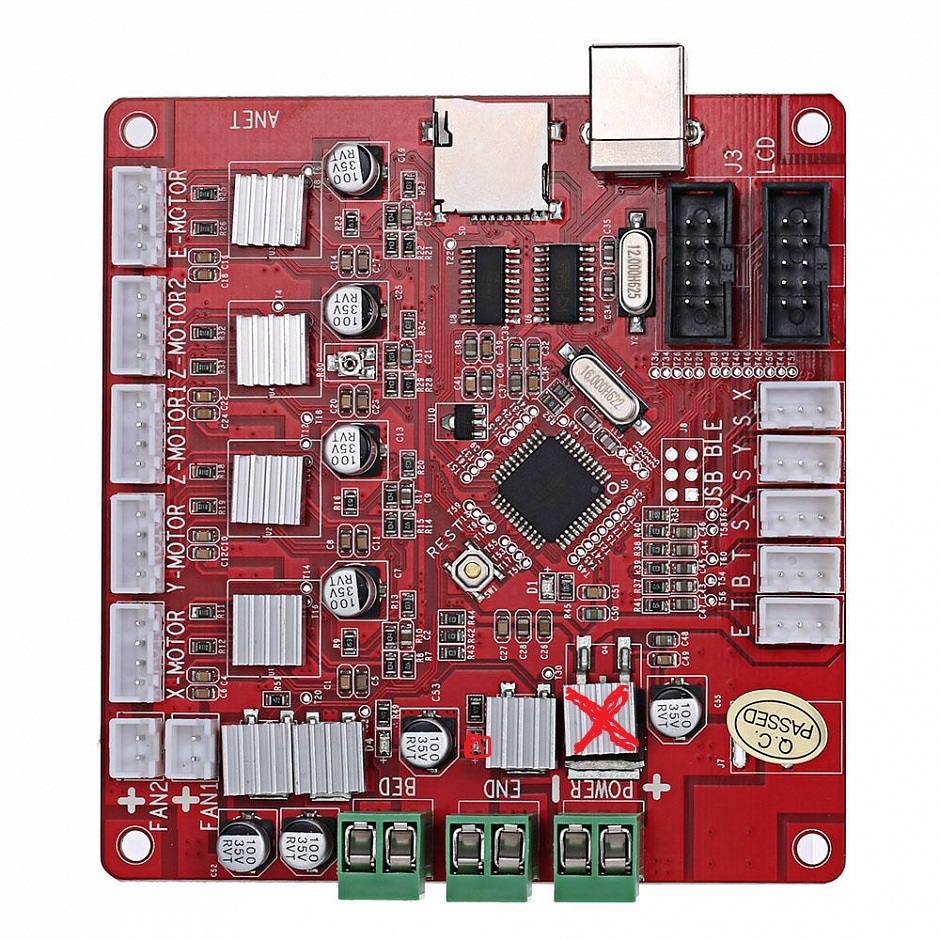

Здравствуйте. Я в электротехнике не силён, но может кто подскажет. Плата Anet (похоже китайский аналог Melzi) умерла во время продолжительной печати ABSом. При подаче 12 вольт на вход моментально (секунды) нагревается элемент на входе (на фото отметил крестиком), при этом светится диод (тоже отметил). Что могло выйти из строя или где-то искать КЗ? Заказал уже другую плату, но всё же жалко выкидывать.
Вложения
Sadhaka

Сообщения: 13
Зарегистрирован: 14 авг 2017, 15:06

Re: Плата Anet умерла?

Сообщение Myp » 08 ноя 2017, 11:38

проверяй концевики и провода
греется стабилизатор 5 вольт, возможно это из за того что какой-то датчик закоротил или провод пережался.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17427
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Плата Anet умерла?

Сообщение Madf » 08 ноя 2017, 12:35

Если бы он коротил, то бы срабатывала защита (ибо она есть от тока и перегрева). Может брак какой или неправильно подключали. Проверить версию Мур надо обязательно, если всё "ок", то скорее всего надо менять чип, но я бы ещё по плате полазил и посмотрел, может крепёж коротит где или что-то ещё греется на плате.
Madf

Сообщения: 2979
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Плата Anet умерла?

Сообщение Sadhaka » 08 ноя 2017, 13:31

Плата отключена от всего, только питание подаю. 1,5 года у меня работала. На разъеме хотэнда показывает какое-то сопротивление. На разъеме стола нет.
Sadhaka

Сообщения: 13
Зарегистрирован: 14 авг 2017, 15:06
