Сообщение Myp » 14 мар 2017, 00:15

я немного в тупике
в блоке питания стоит некий контроллер по которому я не смог найти даташит
блок на 12 вольт, вопрос в том, можно ли его перепилить на 5 вольт?

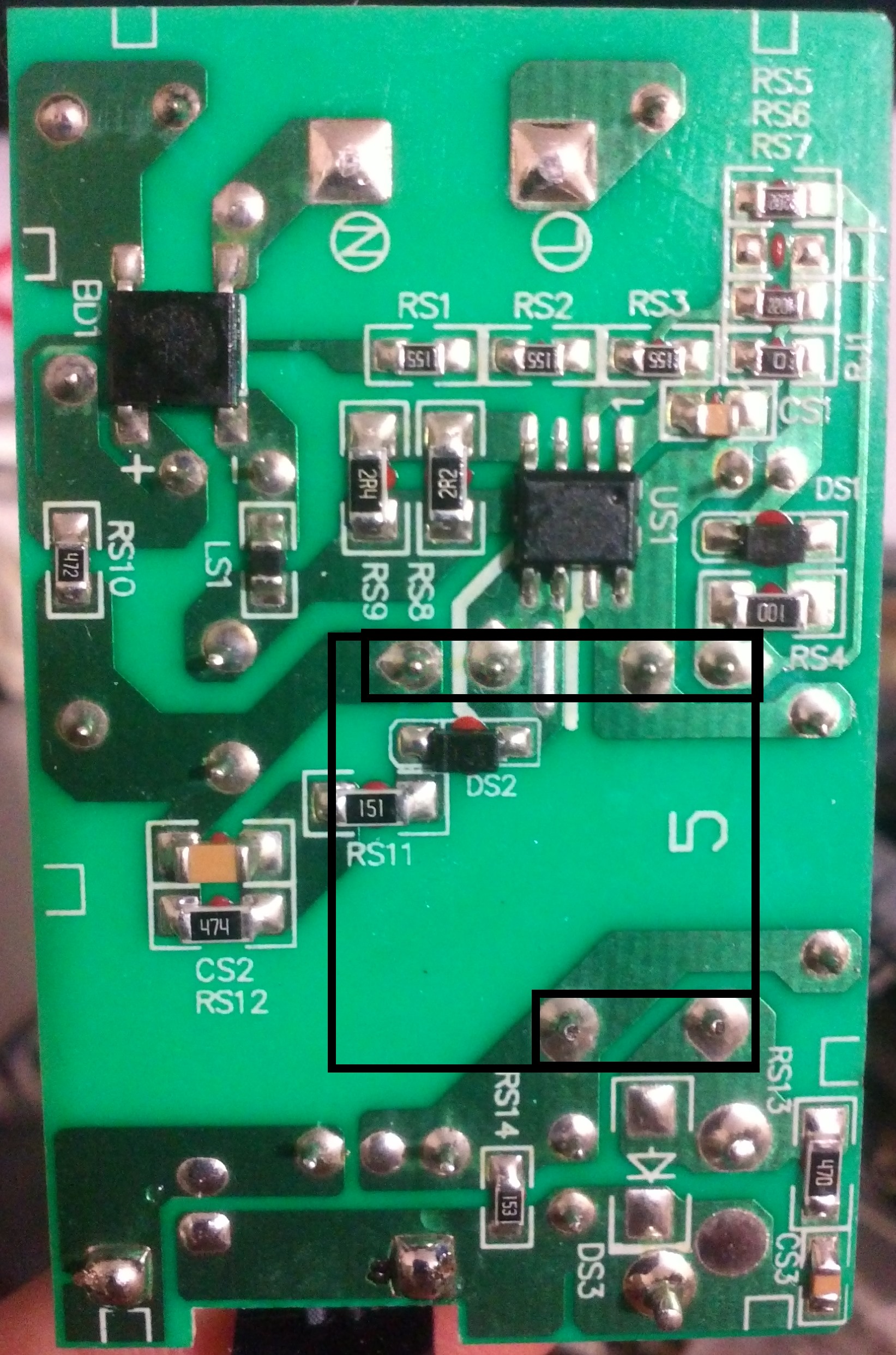

вот собственно пациент, в чёрной рамке трансформатор

телепатия требуется для оценки принципа работы и обнаружения резистора который может задавать там напругу.

на микрухе написано OB2512, что-то очень китайское, даташит найти не смог

у меня просто 10 штук таких блоков на 12 вольт, а надо 10 штук но на 5 вольт =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17427
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Блок питания 12v, нужны телепаты

Сообщение ilalexey » 14 мар 2017, 00:28

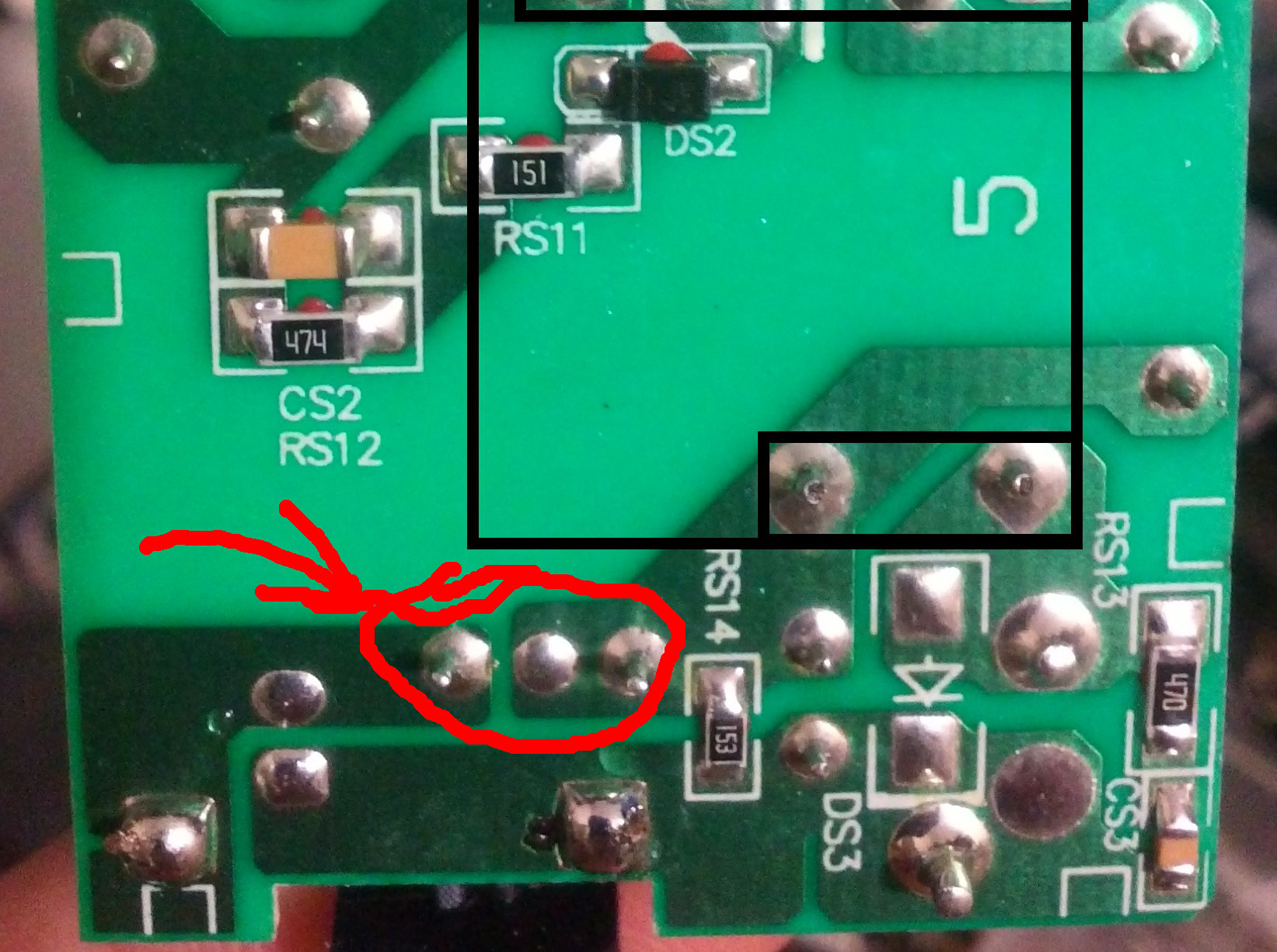

это чё?
Вложения
Аватара пользователя
ilalexey

Сообщения: 2616
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Блок питания 12v, нужны телепаты

Сообщение Dmitry__ » 14 мар 2017, 00:48

Китайска гугля нужен тебе, бригадир телепатов :)

Близкий:
https://wenku.baidu.com/view/1bea4ed169dc5022aaea0074.html
Еще ближе:
http://www.jsddz.net/html/qyxw/20160725/193.html
И смотришь зоопарк: CR5212 CR5202 CL1129 OB2512
Все это ac/dc без обратной связи. Напряжение они стабилизируют (примерно) по питающей обмотке. Соотв. ищи делитель на пине "FB"

Добавлено спустя 1 минуту 39 секунд:
Страницы нет, но картинка еще висит на гугле:
https://www.google.ru/search?q=ob2512+ac/dc&newwindow=1&hl=ru&biw=1280&bih=861&source=lnms&tbm=isch&sa=X&ved=0ahUKEwj5k9WxqtTSAhXBoCwKHXckB_oQ_AUIBygC#imgrc=DQhcj5140agcVM:

Аватара пользователя
Dmitry__

Сообщения: 7528
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Блок питания 12v, нужны телепаты

Сообщение Myp » 14 мар 2017, 10:21

ilalexey писал(а):это чё?

перемычка вместо дросселя

Добавлено спустя 6 минут 47 секунд:
ага, на ноге FB висит делитель на резюках RS5 и RS7 (RS6 не запаян)
надо подпаять подстроечник и покрутить =)

интересно, эта микруха компенсирует падение напряжение в кабеле, за счёт того что коррекция идёт не по напряжению на выходе с платы =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17427
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Блок питания 12v, нужны телепаты

Сообщение Dmitry__ » 14 мар 2017, 13:00

Myp писал(а):надо подпаять подстроечник и покрутить =)

Лучше немного меняй сопротивление постоянными резисторами и смотри как ведет себя БП. Ибо микросхема еще и питается от этой обмотки. С переменником может получиться обезьяна с гранатой...

Myp писал(а):интересно, эта микруха компенсирует падение напряжение в кабеле, за счёт того что коррекция идёт не по напряжению на выходе с платы =)

Стабильность выходного напряжения такого БП зависит от тока нагрузки и качества транса (мнимого проходного сопротивления). Если нагрузка постоянная по потреблению, то можно скомпенсировать падение напряжение на проводах. Напрямую питать такие устройства как микроконтроллеры я бы не стал, нужен дополнительный стаб.
Я бы не возился с переделкой, а поставил на выходе dc/dc за 50 рэ (искать аналоги на Али):
http://tixer.ru/catalog/modules/supply-modules/ponizhayushchiy_dc_dc_3a/
http://roboparts.ru/products/mini360
Аватара пользователя
Dmitry__

Сообщения: 7528
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Блок питания 12v, нужны телепаты

Сообщение Madf » 14 мар 2017, 13:03

Dmitry__ писал(а):
Myp писал(а):ожет получиться обезьяна с гранатой...

Не только, может ещё высокой долбануть, ибо гальванической развязки нет.
Madf

Сообщения: 2979
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Блок питания 12v, нужны телепаты

Сообщение Myp » 14 мар 2017, 15:28

Dmitry__ писал(а):Я бы не возился с переделкой, а поставил на выходе dc/dc за 50 рэ (искать аналоги на Али):

да я знаю
просто у меня упаковка этих блоков питания лежит, вопрос стоит или кинуть их в коробку с надписью "на запчасти" или на usb зарядники переделать и пустить в дело)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17427
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Блок питания 12v, нужны телепаты

Сообщение Dmitry__ » 14 мар 2017, 16:47

Если это будут юсб зарядки, то может взлететь и с простой заменой резисторов, т.к. нет строгого ограничения на 5 вольт +-0.1v, у некоторых кетайских зарядок только пульсации на выходе зашкаливают за 9 вольт и ничего, только айфоны5 горят, остальные терпят, кетай же :D

Myp писал(а):или на usb зарядники переделать и пустить в дело

Установка дополнительного dc/dc такая же операция как и замена резисторов = жопочасы + стоимость компонентов. Если есть серийность и время, то ты можешь найти dc/dc и по 16р. А это цена резисторов в чип-дипе. :)

При просто замене резисторов, БП сильно уйдет от оптимального режима работы (как минимум чип будет питаться в 2 раза меньшим напряжением). Т.е. надо экспериментировать, a dc/dc поставил и забыл.

Добавлено спустя 8 минут 14 секунд:
Кста, ты можешь сделать вообще нормальный БП. Надо поставить оптопару и tl431, схема берется из стандартных обратноходовых ac/dc. Будет чОткий БП:)
Но это уже работа ради работы...
Аватара пользователя
Dmitry__

Сообщения: 7528
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Блок питания 12v, нужны телепаты

Сообщение Madf » 14 мар 2017, 17:26

Можно для начала глянуть какие пульсации через осцил...чтобы понять стоит ли затеваться дальше со всеми остальными...
Madf

Сообщения: 2979
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Блок питания 12v, нужны телепаты

Сообщение ilalexey » 14 мар 2017, 19:33

Чисто визуально, платка до ампера жизнепридатна. Мостик дохлым выглядит.
Так что заморачиваться с тл_кой или дц/дц.. ну не знаю..
Проще ничего не делать и продать ардуинщикам(штекер разве что перепаять, если не подходит).
..или напечатать крутой суперкорпус(с жирной надписью ардуино).. и продать ардуинщикам-фанатам в тридорога :)
----
Кстати интересную тенденцию наблюдаю на барахолке - только ленивый не выкладывает штучки для дуин.
----
И ещё байка из склепа:
Сидели и перепаивали пятивольтовники. Никого не трогали. Вдруг откуда ни возьмись, "сыру" приехало по 18грн(5 лет назад, а это, наверно 1.5уе на тот момент). Не долго думая, новые бпшки ушли с галочкой "отремонтировано", что на порядок выгоднее.
К чему это я? - ради десяти штук овчинка выделки не стоит.
Аватара пользователя
ilalexey

Сообщения: 2616
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Блок питания 12v, нужны телепаты

Сообщение Myp » 14 мар 2017, 20:56

ilalexey писал(а):ради десяти штук овчинка выделки не стоит.

мне в основном в общеобразовательных целях =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17427
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Блок питания 12v, нужны телепаты

Сообщение ilalexey » 14 мар 2017, 22:10

Myp писал(а):мне в основном в общеобразовательных целях =)

аа, ну тогда ладно - амнистия.
Бизнес план на завтра:
1. Вариант с тл-кой.
2. с 1117(цифра красивая. недавно тачку с таким номером видел)
3. с лм317
4. с резюками(но по моему, в этих бп только чётко подобранные резюки и ценны)
5. с 34063
6-10. фантазия закончилась. 7805 спарить чтоли(как в ецк бдлц)?
:)
Аватара пользователя
ilalexey

Сообщения: 2616
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb


Вернуться в Электроника, электротехника
