Помогите распознать

Сообщение Fizpok » 01 окт 2016, 15:26

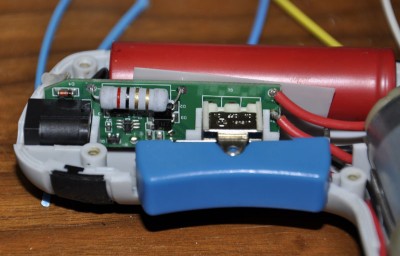

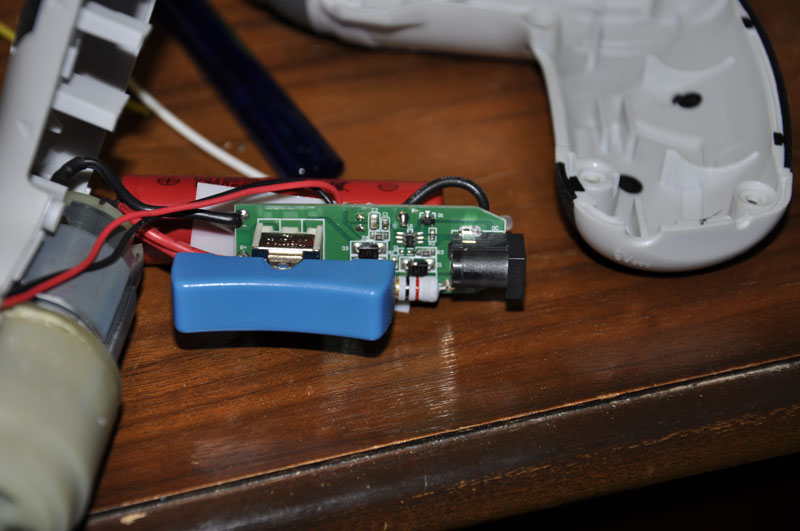

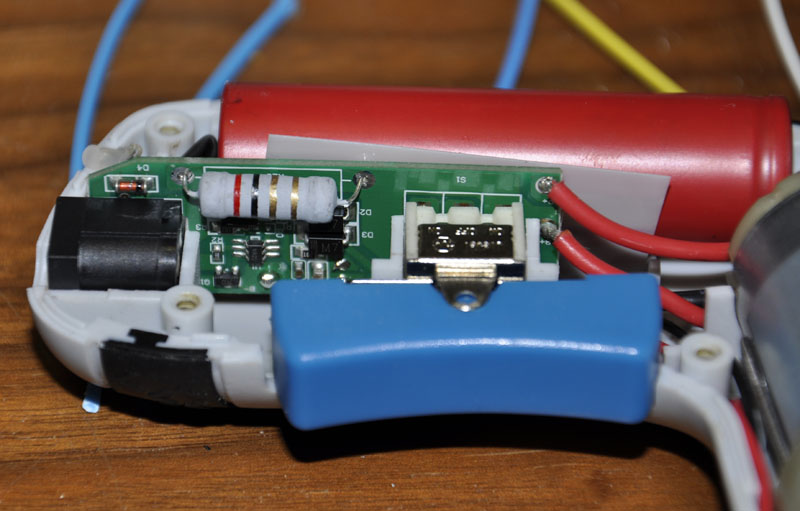

Шуруповерт, вид изнутри. Мне нужно узнать, что за электроника на фото. Не как устроена, а именно название, чтобы найти ее, желательно, на Али.
Спасибо.


Последний раз редактировалось Fizpok 01 окт 2016, 22:48, всего редактировалось 1 раз.
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать

Сообщение Medtech » 01 окт 2016, 22:05

где вид то? по дороге потерялся?
Аватара пользователя
Medtech

Сообщения: 184
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola

Re: Помогите распознать

Сообщение Fizpok » 01 окт 2016, 22:48

Спасибо, что сказали :)
Добавил.
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать

Сообщение Myp » 01 окт 2016, 23:56

на плате распаяна какая-то схема зарядки аккумулятора, их мильён разных бывает.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите распознать

Сообщение Medtech » 02 окт 2016, 02:48

конкретно этот проект какого то китайского производителя для конкретного заказа никто не выкладывает в продажу потому что никто не купит, надо было 1000шт, сделали 1000шт. сборщик получил вставил и собирает новый проект, а хранить в надежде что найдётся покупатель... закажите у производителя пару сотен штук, возможно его заинтересует ваш спрос.
Аватара пользователя
Medtech

Сообщения: 184
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola

Re: Помогите распознать

Сообщение Fizpok » 02 окт 2016, 20:13

У меня всего один шуруповерт, так что заказывать 1000 штук я не буду. Может быть есть готовое решение, которое можно поставить ВМЕСТО этой платы? То есть, совем готовое, без пайки и настройки?
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать

Сообщение Myp » 03 окт 2016, 00:59

как это ты собрался без пайки к аккумулятору подсоединять плату? на честном слове и жвачке?
паять полюбому придётся.
подойдёт любая плата типа такой: https://www.aliexpress.com/item/1pcs-TP ... 49505.html
USB разъём можешь выпаять и припаять провода от родного разъёма.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите распознать

Сообщение Fizpok » 03 окт 2016, 09:35

Спасибо. Под "без пайки" я, конечно, имел в виду - без припаивания элементов на плату. Провода паять по-любому придется.
Вопрос на всякий случай - могу ли я подключать туда защищённые (с встроенной защитой) аккумуляторы?
И (не для шуруповерта, но иногда требуется) могу ли я заряжать параллельно подключенные аккумуляторы по той же схеме? Потянет?
И совсем уж мало связанное - есть ли подобное же готовое решение для Ni-Mh аккумуляторов? А то у меня их некоторое количество скопилось, а встраивать в самодельные схемы я их не умею...
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать

Сообщение Myp » 03 окт 2016, 11:53

пофиг какие аккумуляторы, но защищённые возможно будут работать плохо, т.к. будет срабатывать эта самая защита.
параллельно заряжать можно, просто 2 параллельно будут заряжаться в 2 раза дольше и т.д.
про никель не знаю
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите распознать

Сообщение Fizpok » 03 окт 2016, 12:31

Еще раз, спасибо.
Если кто здесь знает про никель, пожалуйста, расскажите.
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать

Сообщение Madf » 03 окт 2016, 15:17

Вообще всё знает гугл.
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Помогите распознать

Сообщение Fizpok » 03 окт 2016, 15:46

Прекрасная схема. Спасибо. Главное, ничего паять не надо :) Или надо? Я искал готовое решение, то есть, когда все эти R и C уже впаяны и протестированы.
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать

Сообщение Madf » 03 окт 2016, 15:58

Готовое решение - это зарядка в розетку. :)
А если вы о полуфабрикате, то надо знать сколько у вас там банок/напряжение и под это подбирать готовую схему или может понадобится и самому собирать.

зы: кстати говоря, у меня есть триммер Панасоник, там как раз стояли какие-то кадмиевые батарейки, которые весьма капризные и быстро сдохли (где-то через год/два). В итоге всё выкинул и впихнул обычный литий + сделал зарядку не от БП розеточного, а USB. Главная проблема была с пусковым током мотора, под который надо было подобрать DC-DC Step Down преобразователь и мощных/миниатюрных очень мало на рынке...это я к чему всё, может вы когда намучаетесь, то захотите переделать всё.)
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Помогите распознать

Сообщение Fizpok » 03 окт 2016, 17:02

Тем не менее, хотелось бы :)
Вообще, забавно, что подобные готовые решения есть в большом количестве для лития, а для никель-гидридов я пока не нашел ничего, кроме "сделай сам".
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31

Re: Помогите распознать

Сообщение Fizpok » 04 окт 2016, 21:34

Прочитал весь Гугл. Так и не нашел маленькой платы с USB с одной стороны и проводами к аккуму с другой, я имею в виду Ni-Mh вариант. Может кто-нибудь все-таки видел такое?

Добавлено спустя 1 час 32 минуты 20 секунд:
Скажите, вот это - оно (хоть и не совсем похоже на маленькую плату)? И как им пользоваться?
https://ru.aliexpress.com/item/4-8V-250 ... a8d943c82e
Fizpok

Сообщения: 39
Зарегистрирован: 01 сен 2014, 16:31
