хороший угловой разъём питания?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

хороший угловой разъём питания?

Сообщение Myp » 09 июл 2016, 12:25

в оборудовании используем вот такие разъёмы
но качество у них похабное, облой, щели, выглядит некрасиво.
может кто встречал нечто подобное, некий угловой разъём минимум 2х контактный, но красивый и качественный, под пайку?
нужен именно угловой, чтобы провод не торчал за габариты прибора.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: хороший угловой разъём питания?

Сообщение ALS » 09 июл 2016, 17:28

Я покупаю вместе со шнуром.
Дороже выходит, но и разъем нормальный, и сечение провода - тоже.
http://www.aliexpress.com/item/22AWG-10 ... 15956.html

Можно поискать, кодовое слово - "angle power plug".
Аватара пользователя
ALS

Сообщения: 439
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: хороший угловой разъём питания?

Сообщение Angel71 » 09 июл 2016, 19:39

Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: хороший угловой разъём питания?

Сообщение Myp » 10 июл 2016, 13:18

это для съёмной вентиляции внешней, щас мы откусываем обычную 2х пиновую вилку от кулера и припаиваем туда разъём с первого сообщения который втыкается в розетку на корпусе.
с такими хвостами придётся спаивать 2 провода вместе, плоский цветной с круглым чёрным.

в идеале использовать штатный разъём, но разве бывает ответная часть для крепления в отверстие на корпус?
я только для пайки в плату встречал.

разъёмы потому что условия работы оборудования тяжелые и охлаждение регулярно снимается/чистится/меняется.

Добавлено спустя 6 минут 11 секунд:
вот вроде такое нашёл
http://www.vetco.net/catalog/phpThumb.p ... PN7577.jpg
но не по 2 бакса же из америки брать?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: хороший угловой разъём питания?

Сообщение Angel71 » 10 июл 2016, 14:27

берите нормальный герметичный закручивающийся/защёлкивающийся разъём.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: хороший угловой разъём питания?

Сообщение Zusul86 » 10 июл 2016, 15:17

Myp писал(а):плоский цветной с круглым чёрным.

Можно к нему паять кабельную папу от куллера и в сборе термоусадить http://ru.aliexpress.com/item/10-PCS-Bl ... 96464.html
Myp писал(а):в идеале использовать штатный разъём, но разве бывает ответная часть для крепления в отверстие на корпус?

Думаю заказать под это дело пол сотни платок размером с мизинец будет не дороже геморроя с перепайкой разъемов, хотя надежность и защищенность будет так себе.
Myp писал(а):но не по 2 бакса же из америки брать?
С голым брюхом у китайцев есть http://ru.aliexpress.com/item/Cuprum-90 ... 73878.html
Zusul86

Сообщения: 539
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: хороший угловой разъём питания?

Сообщение Myp » 10 июл 2016, 15:50

Angel71 писал(а):берите нормальный герметичный закручивающийся/защёлкивающийся разъём.

можно для примера такой угловой? чтоб розетка крепилась в отверстие на корпусе

Добавлено спустя 6 минут 47 секунд:
Zusul86 писал(а):Думаю заказать под это дело пол сотни платок размером с мизинец будет не дороже геморроя с перепайкой разъемов, хотя надежность и защищенность будет так себе.

платки вобще не проблема, но я как-то не представляю технологию.
это надо как-то платку крепить винтом к корпусу, чтобы провода шли под платкой в отверстие, да и сами провода надо как-то культурно припаять, плюс надо городить некий ограничитель от проворота, чтобы при закручивании винта, платку над отверстием не перекашивало...

щас откусываем вилку, зачищаем концы и припаиваем новый разъём, разъём одеваем в корпус
к розетке паяем 2 провода, в отверстие корпуса вставляем розетку и закручиваем розетку гайкой.
с этой операцией справляются даже студенты на подработке.

Добавлено спустя 4 минуты 30 секунд:
Zusul86 писал(а): С голым брюхом у китайцев есть http://ru.aliexpress.com/item/Cuprum-90 ... 73878.html

спасибо, закажу для пробы несколько.
посмотрим как смотрятся вживую.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: хороший угловой разъём питания?

Сообщение Zusul86 » 10 июл 2016, 16:04

Myp писал(а):платки вобще не проблема, но я как-то не представляю технологию.

Односторонняя плата внутри прибора, прикручивается двумя винтами... Если корпус тонкий и велика вероятность повредить торчащий разъем, то через проставку нужной толщины дополнительно закрывающую щель между корпусом и платой.
Zusul86

Сообщения: 539
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: хороший угловой разъём питания?

Сообщение Angel71 » 10 июл 2016, 23:47

Myp, да много разных есть, искать нужно. если не в корпус (шнур всё-равно болтаться будет, так что где место соединения это эстетика), так и подешевле и выбор поболее. в корпус тоже есть.

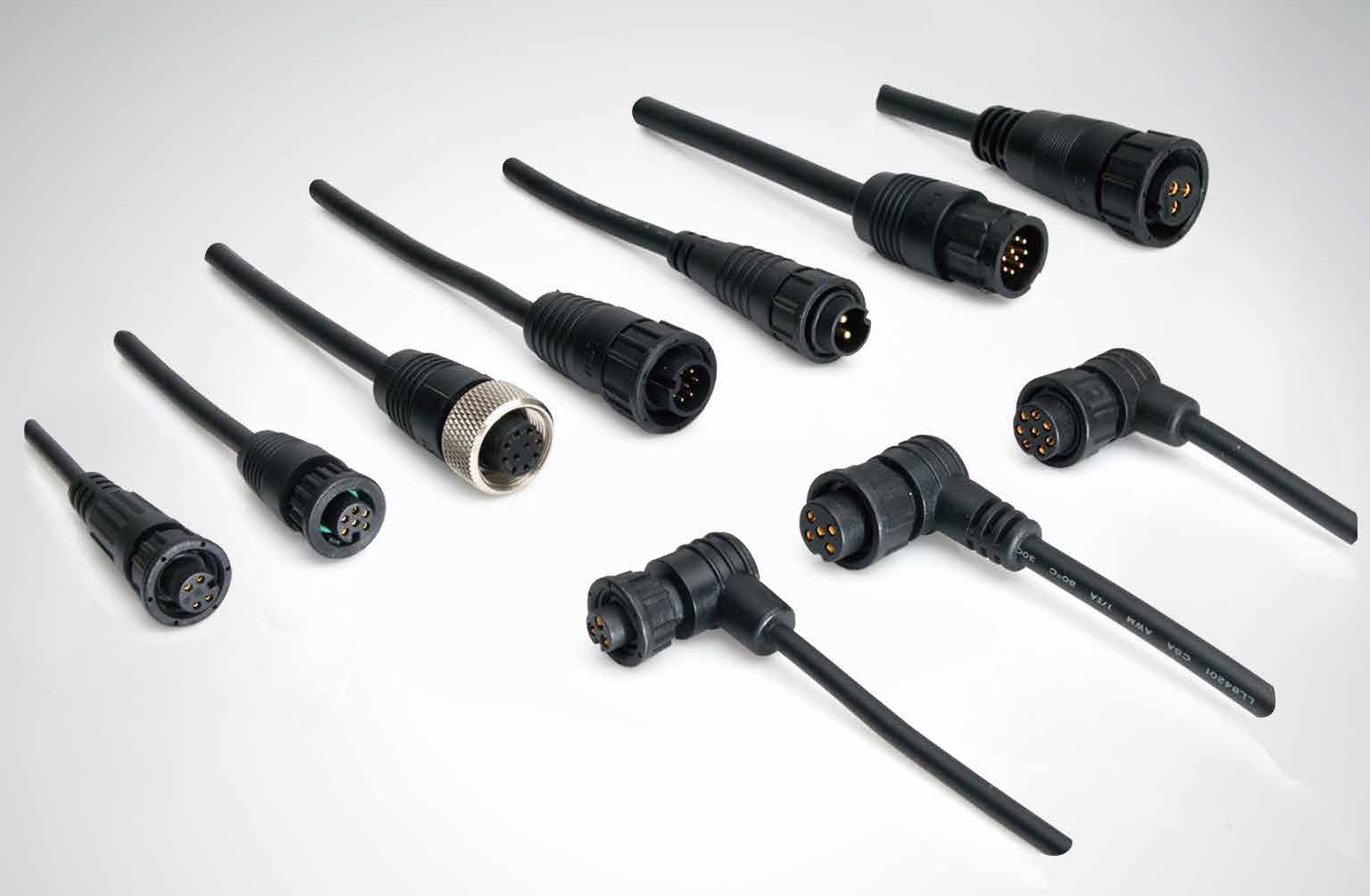

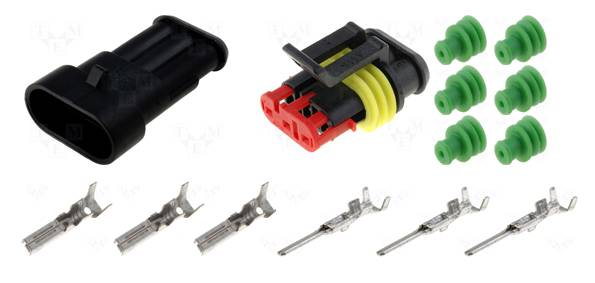

допустим примерно так могут выглядеть







и т.д. их очень много разных. некоторые прямые можно феном подогреть и согнуть на 90 градусов.
лень искать тонны вариантов, вот первая попавшаяся http://www.avtorup.ru/catalog/germetichnye-razemy
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: хороший угловой разъём питания?

Сообщение Myp » 11 июл 2016, 09:42

подходит тока M8 holine но мало того что тока одна фирма ими торгует, так у них ещё угловых нету.
про цену тоже интересно, герметичные с золотым покрытием, боюсь цена будет явно больше... для интересу сделал запрос на цену в единственную фирму которая ими торгует.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: хороший угловой разъём питания?

Сообщение Angel71 » 11 июл 2016, 15:34

их ппц много и недорогих в том числе, но это нужно искать. ради апрочки ну да, смысла 0, а так можно и поискать пару дней.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
