Опторазвязка mosfet от AVR с помощью PC817

Сообщение Dima_Krasnoyarsk » 12 май 2016, 18:19

Добрый день, хочу развязать mosfet от AVR с помощью оптопары PC817.

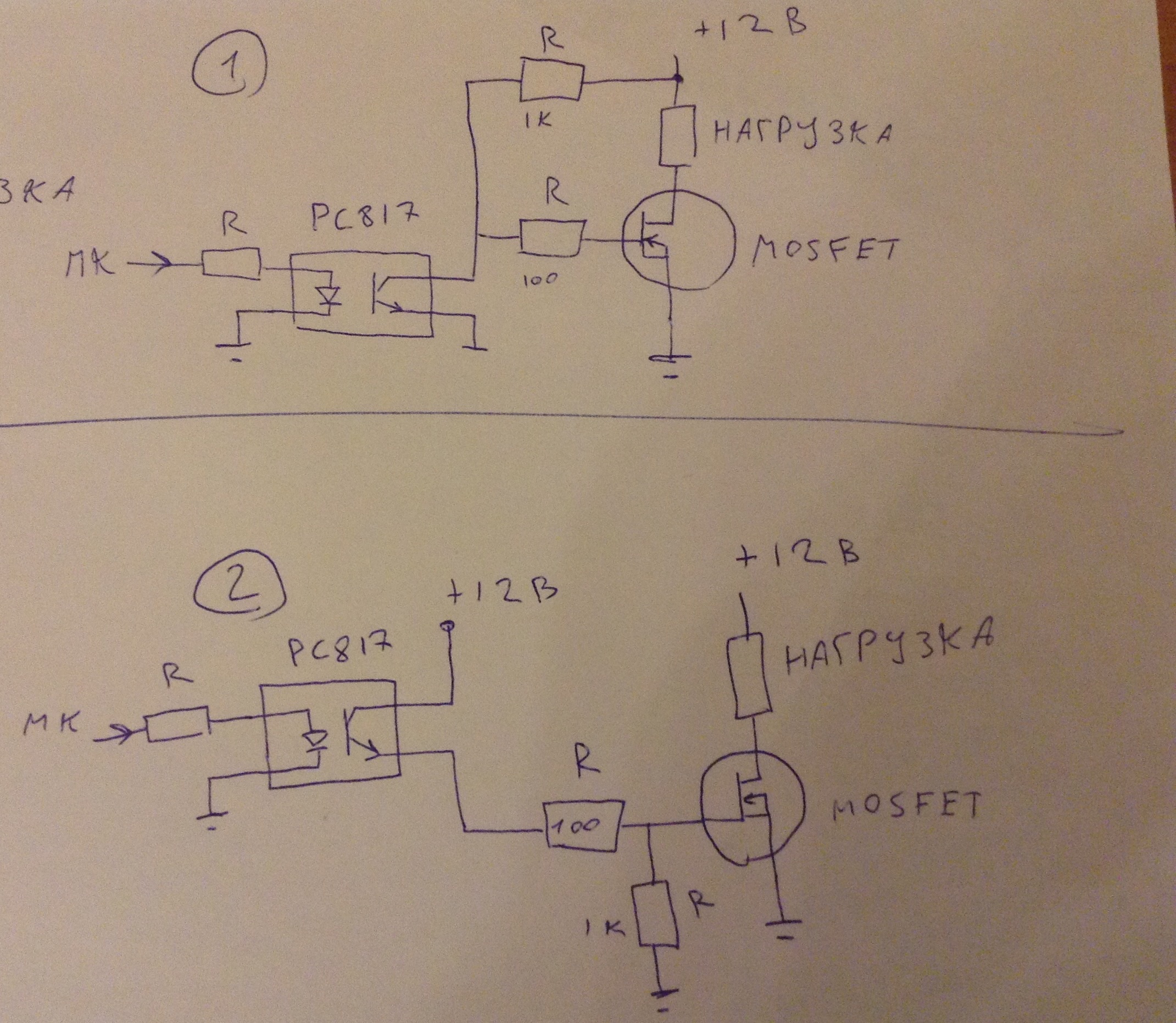

Нарисовал две схемы.
1 - нашел в интернете. Но у нее проблема, при отсутствии сигнала от МК - нагрузка включится, т.к. есть подтяжка на +12 у mosfet. А мне хочется этого избежать.

2 - нарисовал сам. Будет ли так работать? Можно ли взять и переставить оптопару?
В этом случае при отсутствии сигнала с МК, подтяжка на землю у mosfet не даст включиться нагрузке. Как раз то что надо. Так будет работать?

Проверить в железе сейчас возможности нет, может кто-то уже сталкивался с таким?
Вложения
Dima_Krasnoyarsk

Сообщения: 60
Зарегистрирован: 02 сен 2007, 13:39
Откуда: Красноярск

Re: Опторазвязка mosfet от AVR с помощью PC817

Сообщение Madf » 12 май 2016, 18:27

Ну так сделайте подтяжку с стороны МК, чтобы не включалось.)

И да, минусы у вас надеюсь разные, иначе смысл развязки = 0. :D
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Опторазвязка mosfet от AVR с помощью PC817

Сообщение Dima_Krasnoyarsk » 12 май 2016, 18:46

Минусы конечно разные. Проблема в том что напряжение на нагрузку могут включить раньше чем включат питание контроллера и оптопары. Даже если я подтяну резистром вход оптопары это не поможет т.к. питания еще нет.
Dima_Krasnoyarsk

Сообщения: 60
Зарегистрирован: 02 сен 2007, 13:39
Откуда: Красноярск

Re: Опторазвязка mosfet от AVR с помощью PC817

Сообщение Madf » 12 май 2016, 19:07

Так с обоих сторон подтяните, в чем проблема - непонятно.
Что вы вообще хотели, резюк на 1К у вас подтягивает схему к питанию, он же и открывает её, перенесите его на минус (как у вас на втором рисунке).

зы: ваша схема "А": http://kazus.ru/forums/showpost.php?p=9 ... stcount=80
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
