Индикатор TOT-3361AH-1N

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Индикатор TOT-3361AH-1N

Сообщение Johnny Bravo » 09 сен 2006, 20:04

Не завалялось ли у кого цоколевка да параметры на данную весчь?
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение igorkov » 19 ноя 2006, 20:18

случаем не из руси? :) лежит 3 штуки из телефона..
Нигде даташита не нашел :(
А цоколевка определяется методом тыка за 5 минут...
igorkov

Сообщения: 38
Зарегистрирован: 19 ноя 2006, 20:15
Откуда: Мытищи

Сообщение Johnny Bravo » 21 ноя 2006, 21:25

почему же случаем, прямо из этого места :D

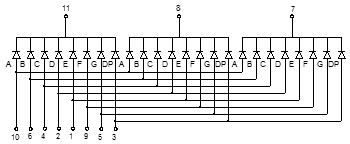

О параметрах можно догадываться, а распиновка вот, чтоб 5 мин. не тратить :)
Вложения
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Re: Индикатор TOT-3361AH-1N

Сообщение zuluss008 » 11 июл 2012, 01:04

подскажите, а катоды обязательно через транзисторы подключать? (на 6 индикаторов 2x3шт), или достаточно токоограничительных резисторов?
какой ток потребляет один индикатор?
А то на схеме djvu нет характеристик...
zuluss008

Сообщения: 95
Зарегистрирован: 19 окт 2010, 23:13
Откуда: Республика Беларусь, г. Брест
Skype: zuluss008
прог. языки: AHDL, spectrum BASIC, Wiring, visual C++
ФИО: Зуев Евгений Николаевич

Re: Индикатор TOT-3361AH-1N

Сообщение Radist » 11 июл 2012, 07:56

катоды обязательно через транзисторы подключать?

Обязательно. + динамическая индикация. Иначе на всех индикаторах будут одинаковые символы.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR
