Datasheet на 555ла3

Сообщение KiCom » 04 сен 2006, 16:04

Есть куча этих микросхем, мне изветсно что это логика 4 И-НЕ, но вот распиновку я найти не смог может у кого есть бумажные справочники где есть маркировка?
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение Johnny Bravo » 04 сен 2006, 16:24

Enjoy! :wink:
Вложения
k555la3.pdf
(39.6 КиБ) Скачиваний: 232
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение KiCom » 04 сен 2006, 17:02

Благодарю
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение KiCom » 05 сен 2006, 12:51

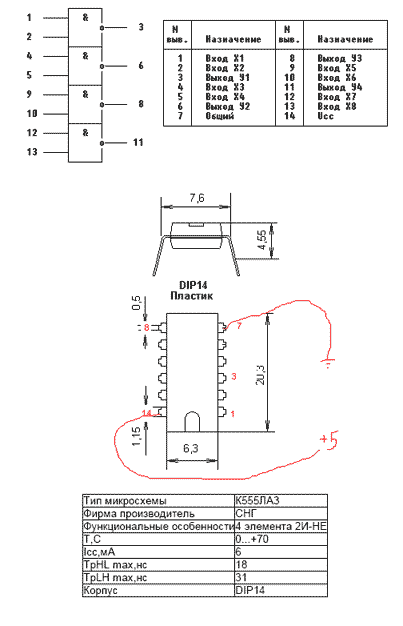

Посмотрел даташит, припоял, не работает, может нумерацию не от туда начал. Прикрепил файл как я считал и продключал, как я понимаю на ножке 3 должен быть +5 вольт относительно земли, а там 0.1 вольт
Вложения
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение Johnny Bravo » 05 сен 2006, 13:30

На картинке пронумеровано верно. На пине3 "1" если на 1 и 2 "0" . А в живую 1 и 2 на землю закинуты? На другой микрухе пробовали?
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение avr123.nm.ru » 05 сен 2006, 13:42

KiCom писал(а):не работает


в чем это выражается ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение KiCom » 05 сен 2006, 18:16

Да косяк был в том что ножки 1 и 2 висели в воздухе. Только что припаял их к земле на выходе получил лог.1
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение Tracer » 07 сен 2006, 16:03

Правильно сделал - МОЛОДЕЦ

PS У TTL логики - нога в воздухе - "1" :о))
