заюзал симистор BTA20 для управления лампочкой.
всё Ок кроме одного момента, если например с максимума понижать мощность, то понижается Ок, вплоть до минимума, когда спираль еле светится.
но в случае если была установлена минимальная мощность, а потом симистор подключить к розетке, то в 1 из 5 раз он не включается, на выходе у него полный ноль.
надо передёрнуть штепсель и тогда симистор оживает.

в чём дело и как это лечить?

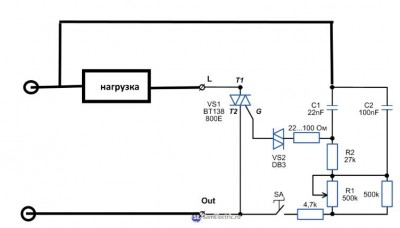

А схемка какая?
http://electrik.info/main/praktika/139- ... hnomu.html может поможет

тока резюки другие, сопротивление выше в два раза, чтобы минимальную мощность уменьшить.
при включении в минимальном положении надо крутить резюк в сторону уменьшения сопротивления, для увеличение мощности, в какой-то момент симистор срабатывает и тогда можно начать крутить обратно, на уменьшение, до самого минимума.

у меня 2 мысли, первая что конденсатор слишком большой ёмкости и с большим сопротивлением не успевает зарядиться до напряжения срабатывания динистора, нужно ёмкость уменьшить.
и вторая, там стоит динистор, он вроде как на определённое напряжение рассчитан, 32 вольта, с большим сопротивлением, напряжения на конденсаторе не хватает на открытие динистора, нужно заменить динистор на более низковольтный, что пожалуй проблематично.

Добавлено спустя 18 минут 43 секунды:
по идее симистором можно понизить напряжение до напряжения равного напряжению срабатывания самого симистора
вот там например минимальное напряжение можно выставить вплоть до напряжения срабатывания симистора.

диодный мост включен в сеть до симистора, и на выходе диодного моста всегда одно и то же напряжение и не зависит от выходного напряжения симистора.

Добавлено спустя 12 минут 51 секунду:
а если я изменю схему включения, чтобы цепь управления была запитана всегда от сетевого напряжения, а не от напряжения получившегося на нагрузке?
типа такого?

Не регулируют эти схемы нормально от нуля. Собери схему на тиньке или пик, схему дать?

регулятор на ардуине у меня уже есть, но он какой-то бездушный, нет в нём аналогового тепла.

Myp писал(а):нет в нём аналогового тепла.

Тогда добавляй в схему нормальный одновибратор на ne555.
http://www.gzip.ru/instructions/phase_regulator_dimmer_ne555.htm

От нуля можно регулировать, если сдвигать импульс управления, относительно фазы входного напряжения. В этом случае семистор надежно открывается, т.к амплитуда импульса постоянна. Но схемка управления посложнее будет.

ну мне не совсем с нуля, мне бы вольт с 25

Ваша схема весьма похожа на схему из даташита. Там есть табличка параметров резисторов и конденсаторов для 240В, 50Гц. И вроде как заявлено, что регулирует с 10% напряжения, т.е. с тех самых 25В.

проблема не в регулировке от максимума до нуля
проблема в регулировки от нуля до максимума

если при включении схемы в розетку резистор был на максимуме, то напряжение свободно уменьшается вплоть до нуля, это вобще не проблема
проблема начинается если резистор выкручен на минимум и схему включили в розетку, при повороте резистора в сторону увеличени схема не фуручит до тех пор пока резистор не докрутится чуть ли не в максимум, когда схема стартанула то можно резистор открутить обратно в ноль и всё будет ОК.

А что там на УЭ при этом делается? Всеже динистор похоже...

хмм
ну да, надо замерить что там на входе и на выходе динистора в момент когда оно не стартует, может динистор просто дуркует

Добавлено спустя 4 минуты 32 секунды:
забавно
тестер на входе УЭ всегда показывает 290 вольт, независимо от того стартовала схема или не стартовала.

G-OUT?

чего?

при попытке замерить напряжение на входе динистора схема начинает глючить, лампочка мерцает на половинной яркости, а напряжение на входе динистора 280 вольт
видимо вольтметр у меня какой-то не очень правильный...

В смысле, что замер между точками G и OUT Откуда там столько, если есть делитель, а в сети вообще 220... В розетке то вольтметр чего показывает?
Надо в точке с1,R2 замерить относительно OUT и R1 покрутить. Напряжение переменное ест-но.
