Сообщение Evgeniy80 » 25 ноя 2015, 17:32

Здравствуйте! Подскажите, как расположить диоды?
https://www.dropbox.com/s/ek7bedhx9taow ... 9.png?dl=0
Что это за скобка такая?
Evgeniy80

Сообщения: 12
Зарегистрирован: 17 сен 2015, 19:38

Re: что это за обозначение на плате?

Сообщение setar » 25 ноя 2015, 17:46

"Нам не удается найти то, что вы ищете."
Аватара пользователя
setar
Site Admin

Сообщения: 9255
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: что это за обозначение на плате?

Сообщение Evgeniy80 » 25 ноя 2015, 17:52

Сюда картинку тогда добавлю

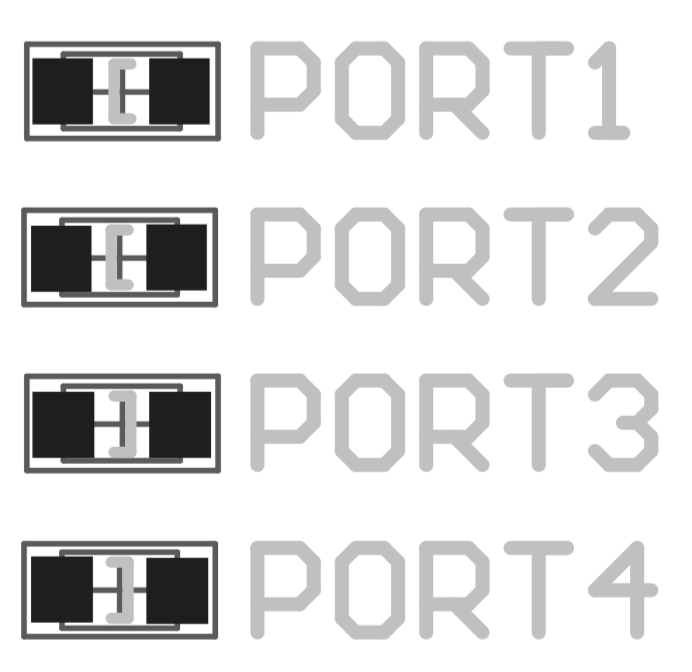

Не понимаю, куда + а куда -
Вложения
Скриншот 2015-11-25 16.14.59.png
Evgeniy80

Сообщения: 12
Зарегистрирован: 17 сен 2015, 19:38

Re: что это за обозначение на плате?

Сообщение Angel71 » 25 ноя 2015, 18:16

два верхних в одну сторону, два нижних в другую. а вычислить элементарно - открыть схему или печатку и посмотреть.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: что это за обозначение на плате?

Сообщение Evgeniy80 » 25 ноя 2015, 18:21

Бредовое обозначение, никогда с таким не сталкивался

Добавлено спустя 3 минуты 20 секунд:
Angel71 писал(а):два верхних в одну сторону, два нижних в другую. а вычислить элементарно - открыть схему или печатку и посмотреть.

можно на почту кинуть? глянете?
сюда не влазит файл(
гербер и монтажные
Evgeniy80

Сообщения: 12
Зарегистрирован: 17 сен 2015, 19:38

Re: что это за обозначение на плате?

Сообщение Angel71 » 25 ноя 2015, 18:23

принтскрин или файлообменники (дропбокс, яндекс диск и прочее). только что там смотреть? если это питание, то смотрите где + и земля. если данные, так направление. раз взялись за паяльник, так в такие элементарные вещи должны вникать.
Последний раз редактировалось Angel71 25 ноя 2015, 18:28, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: что это за обозначение на плате?

Сообщение Evgeniy80 » 25 ноя 2015, 18:27

Angel71 писал(а):принтскрин или файлообменники (дропбокс, яндекс диск и прочее).

В личку кинул ссылку на дропбокс
Evgeniy80

Сообщения: 12
Зарегистрирован: 17 сен 2015, 19:38

Re: что это за обозначение на плате?

Сообщение Angel71 » 25 ноя 2015, 18:51

http://mayhewlabs.com/webGerber/

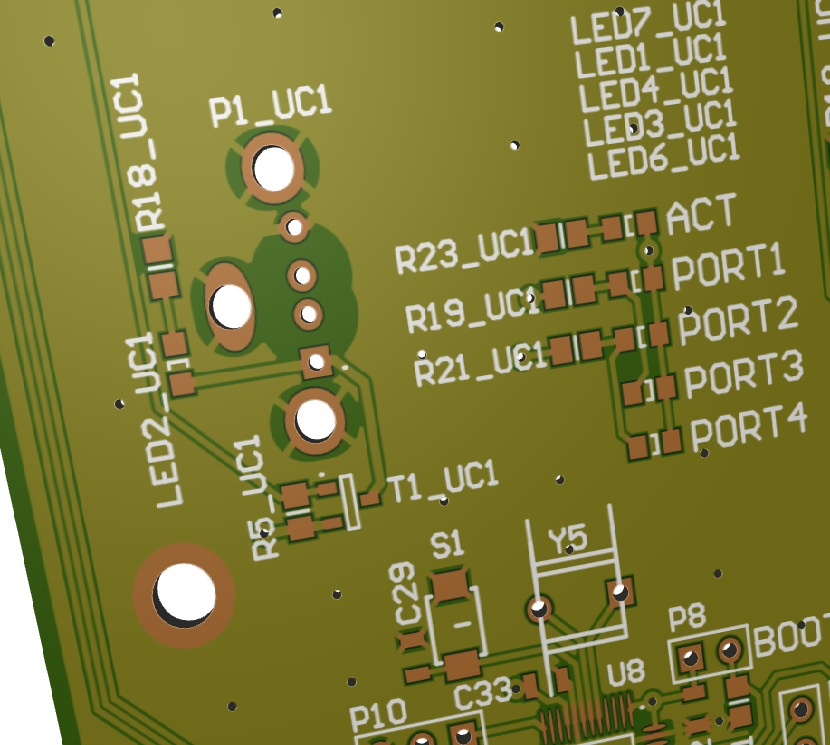

это светодиоды, такие же как и act и led2. подсказываю - земля частенько это большие сплошные полигоны.
Вложения
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: что это за обозначение на плате?

Сообщение Evgeniy80 » 25 ноя 2015, 19:16

Angel71 писал(а):http://mayhewlabs.com/webGerber/
это светодиоды, такие же как и act и led2. подсказываю - земля частенько это большие сплошные полигоны.

Спасибо большое! Удалось разобраться)
Evgeniy80

Сообщения: 12
Зарегистрирован: 17 сен 2015, 19:38

Re: что это за обозначение на плате?

Сообщение Zusul86 » 25 ноя 2015, 19:20

Evgeniy80 писал(а):Не понимаю, куда + а куда -

Судя по картинке что приложил ангел71, диоды соединены по два встречно в параллель. Правильно расшифруете маркировку или нет работать будет, если это действительно светодиоды максимум что будет не так - смысловое значение индикации.
Zusul86

Сообщения: 550
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: что это за обозначение на плате?

Сообщение Madf » 26 ноя 2015, 13:41

А в гугле всё есть:


Ближе к концу.
Madf

Сообщения: 2158
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: что это за обозначение на плате?

Сообщение Angel71 » 26 ноя 2015, 13:54

есть куча стандартных обозначений, только ими почти не пользуются. по памяти только электролиты и всё.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
