Всем привет!

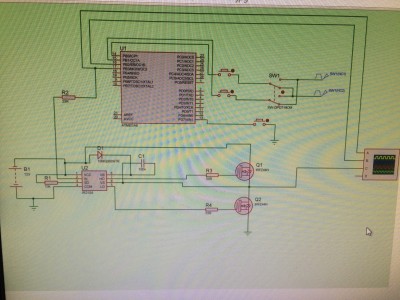

В общем собрал похожую схемку как на картинке: МК у меня мега 16, кнопок нет, транзисторы irf840, резисторы не ставил, конденсатор электролит 0,1мкФ, диод N4005 DS.
при включении питания на обоих плечах 0В, с осцилографом пока проблемы, приходится пользоваться просто мультиметром( но на ирку с мк сигнал приходит, это я успел посмотреть на осцилографе. Пробывал ставить другую ирку - таже ерунда.
Что еще может такое быть?

не понял суть проблемы

На выходе ир2104 нет сигнала, а на входе есть, в чем может быть проблема?

Добавлено спустя 20 минут 33 секунды:
Микруху саму пробовал менять, не чего не изменилось

Там как бы напутать в принципе сложно, если конденсатор и диод стоит то верхнее плечо обязано работать, а нижнее вообще и без обвязки заработает, только 100нф по питанию не мешало бы поставить.
Так что ИМХО варианта два:
1) Неправильно подключил.
2) Плохие микры.

StArt писал(а):если конденсатор и диод стоит то верхнее плечо обязано работать

Вообще то не обязано... схема накачки питания драйвера верхнего ключа без коммутации нижнего ключа в принципе не работает.

Выходной ток у драйвера слабый, возможно без резисторов в затворах просто умирают. Но это догадка, я 2104 так никуда и не применил...
Опять же у драйвера есть защита от низкого напряжения, работа при меньше 10В у него не гарантирована, он должен тупо спать (но может и работать).
Опять же приведите ВАШУ схему, так как фраза "резисторы не ставил" вводит в ступор... ну непонятно что у вас тогда приходит на разрешающий вывод (SD).

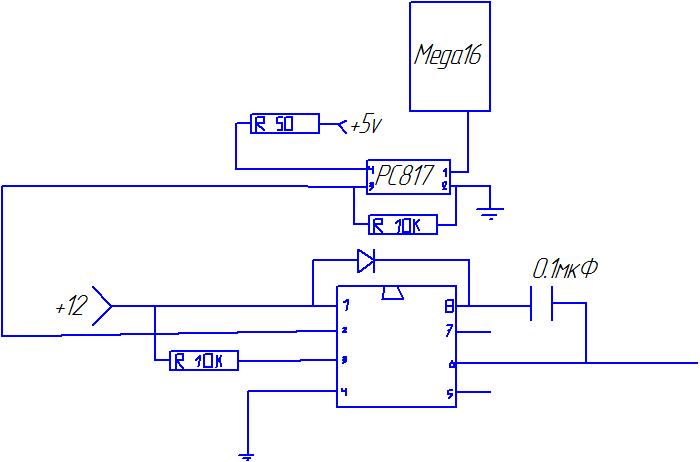

чуть чуть не дорисовал транзисторы

Добавлено спустя 14 минут 1 секунду:
выяснил, что, если отключить оптопару, то нижнее плечо заработало.

CiSi писал(а):выяснил, что, если отключить оптопару, то нижнее плечо заработало.

Если работает нижнее то потенциально и верхнее должно. Драйверу по питанию поставите кондер. Если у "нагрузки" и драйвера одно питание еще диод, что бы при коммутации транзисторов питание драйвера не просаживалось.
Оптопара у вас как то непонятно включена, 1 и 2 выводы должны быть развязаны от 3 и 4...

если мерить относительно 6 вывода ирки, то на нижнем плече есть сигнал в 9.5В при питании в 12В, а если мерить относительно общего, то на верхнем есть сигнал, а на нижнем нет ((((

6 вывод это плавающая земля верхнего ключа. При открытии нижнего ключа он притягивает ее к земле и кондер драйвера верхнего ключа заряжается. Если нижний транзистор предварительно не был открыт (или его просто нет) на кондере нет напряжения и верхний драйвер не работает.
Вам нужно смотреть 5 вывод относительно 4, 7 относительно 6. Ключи работают в противофазе, если вы на вход ir подаете ШИМ то напряжения должны быть прямо/обратно пропорциональны ему.

посмотрел так как Вы советовали - по нулям((((((((
3 ирки уже поменял

А между 2 и 4 что?

2,5В при 50% шиме частота 20кГц

А 3-4?

12В

Какие резисторы ограничивающие ток затворов поставили?
