CiSi писал(а):Брак, как вариант, но что то я не совсем в это верю(

http://www.cncmasterkit.ru/viewtopic.php?f=18&t=651
Лучше приобретать в smd варианте, в dip возможны неожиданности...

viking писал(а):

CiSi писал(а):Брак, как вариант, но что то я не совсем в это верю(

http://www.cncmasterkit.ru/viewtopic.php?f=18&t=651
Лучше приобретать в smd варианте, в dip возможны неожиданности...

этот форум читал, но ответа /наводку на свой вопрос так и не нашел


подцепил ирку на весу (по совету Duhas), на выходы подцепил пару кусочков светодиодной ленты, подключил следующем образом иначе вообще по нулям. первую ленту - верхнее плечо (HO) и к общему (-). второй кусок ленты к нижнему плечу и 6 выводу драйвера. получилось следующее: без диода и конденсатора вообще не одно плече не заработало, причем верхнее плечо не работает без диода, а нижнее без конденсатора. при замыкании кнопки (in) загорается лента от верхнего плеча (9,5В), на нижнем плече тоже появляется напряжение но меньше - всего ~6В, лента не загорается - наверное тока не хватает.

Так то надо схему рисовать, чем объяснять куда каждый проводок идет.
На той схеме что вы нарисовали, один вывод выхода оптопары на земле, второй на входе, который тоже через резистор на земле. По идее у вас там 2,5 вольта образовалось от делителя самого драйвера. Насколько я понимаю для открытия нужен нармальный ТТД 3,3 или 5В сигнал.
Тут прочтите http://kazus.ru/forums/showthread.php?p=89748
Все правильно работает, без кондера не должен открыться нижний мосфет, потому что обратное напряжение должно приложиться, а без диода не хватит потенциала верхнему мосфету.

оптопару я еще вчера с самого начала отключил, а вход драйвера подцепил на прямую к мк.
нижнее плече по прежнему не работает, или я уже не чего не понимаю(((

1. Duhas предложил подключить ir как драйвер двух нижних ключей, а у вас непонятно что вышло.
2. То как вы подключаете ленту индицирует что угодно, но не работу верхнего или нижнего драйвера.
3. Если не открывается нижний ключ (или вы не питаете драйвер верхнего ключа от гальванически развязанным источника) драйвер верхнего ключа не может работать - так как бутстрепная цепь не заряжается и питания у верхнего драйвера тупо нет.

Подключите ir2104 как драйвер двух нижних ключей: Vb и Vcc на 12В, com и Vs на ноль, поставите керамический кондер между ними. SD через 1К на 12В. Вольтметр ткните между LO и нулем, проводком in потыкайте на землю/12В. Потом вольтметр переставьте на HO и так же попереключайте in.

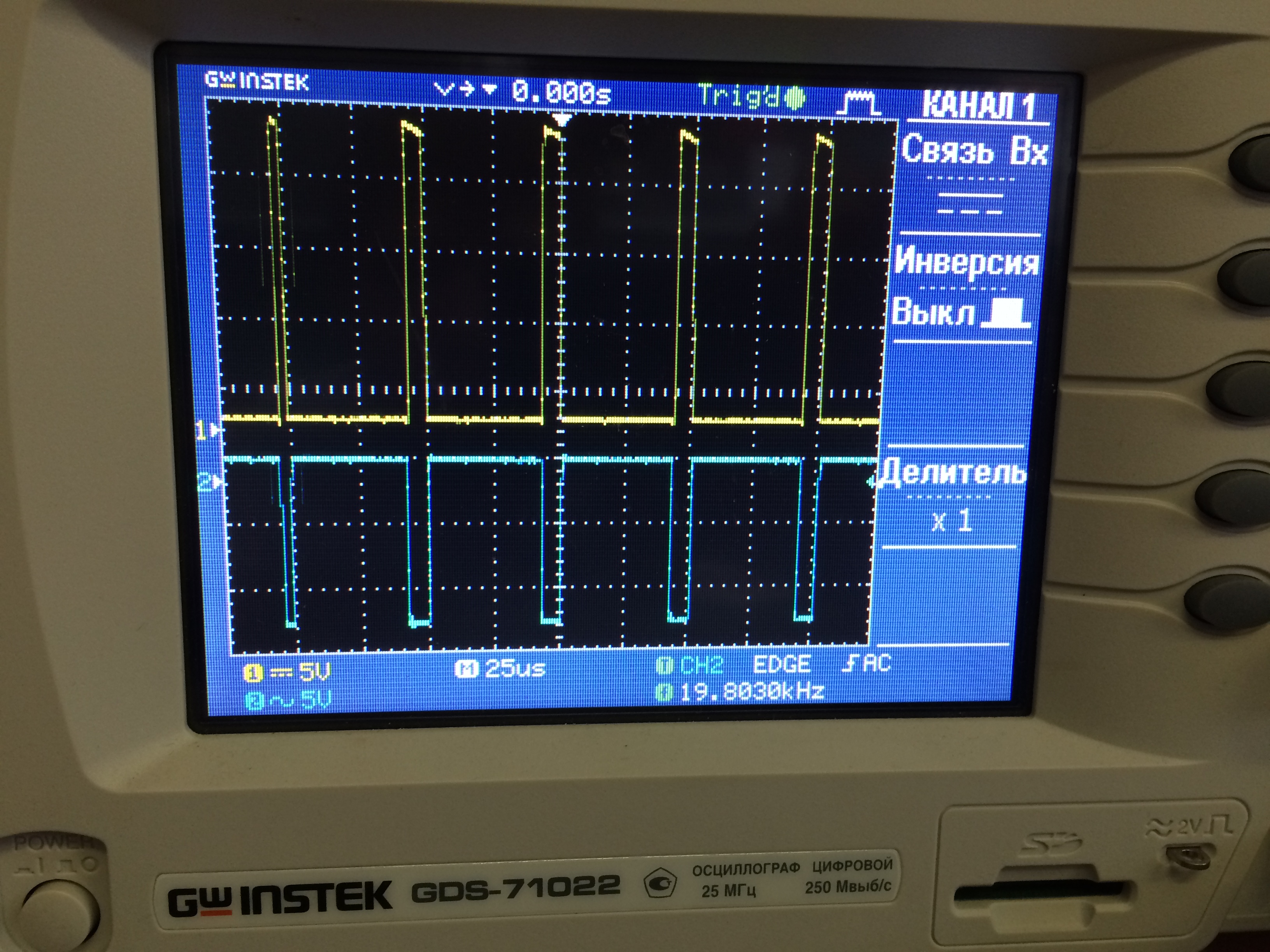

Мучал мучал микросхему и в итоге решил вставить последнюю из трёх купленных (каждая по 120р), и случилось чудо появился сигнал на обоих плечах))) сегодня добрался до осциллографа

Добавлено спустя 1 минуту 8 секунд:

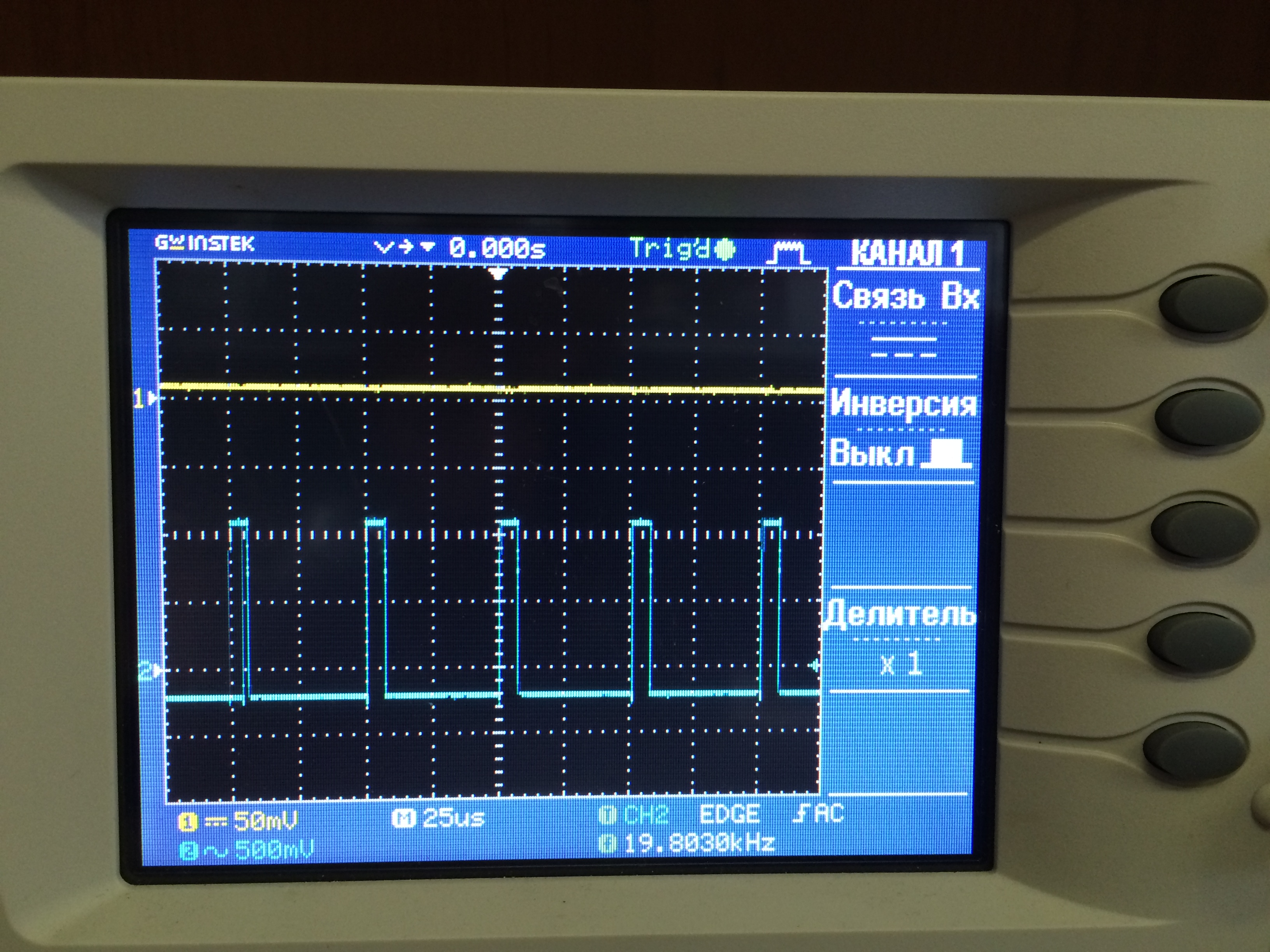

Сигнал на выходе
