Полумост на ir2104

Сообщение CiSi » 20 ноя 2015, 10:35

Всем привет!

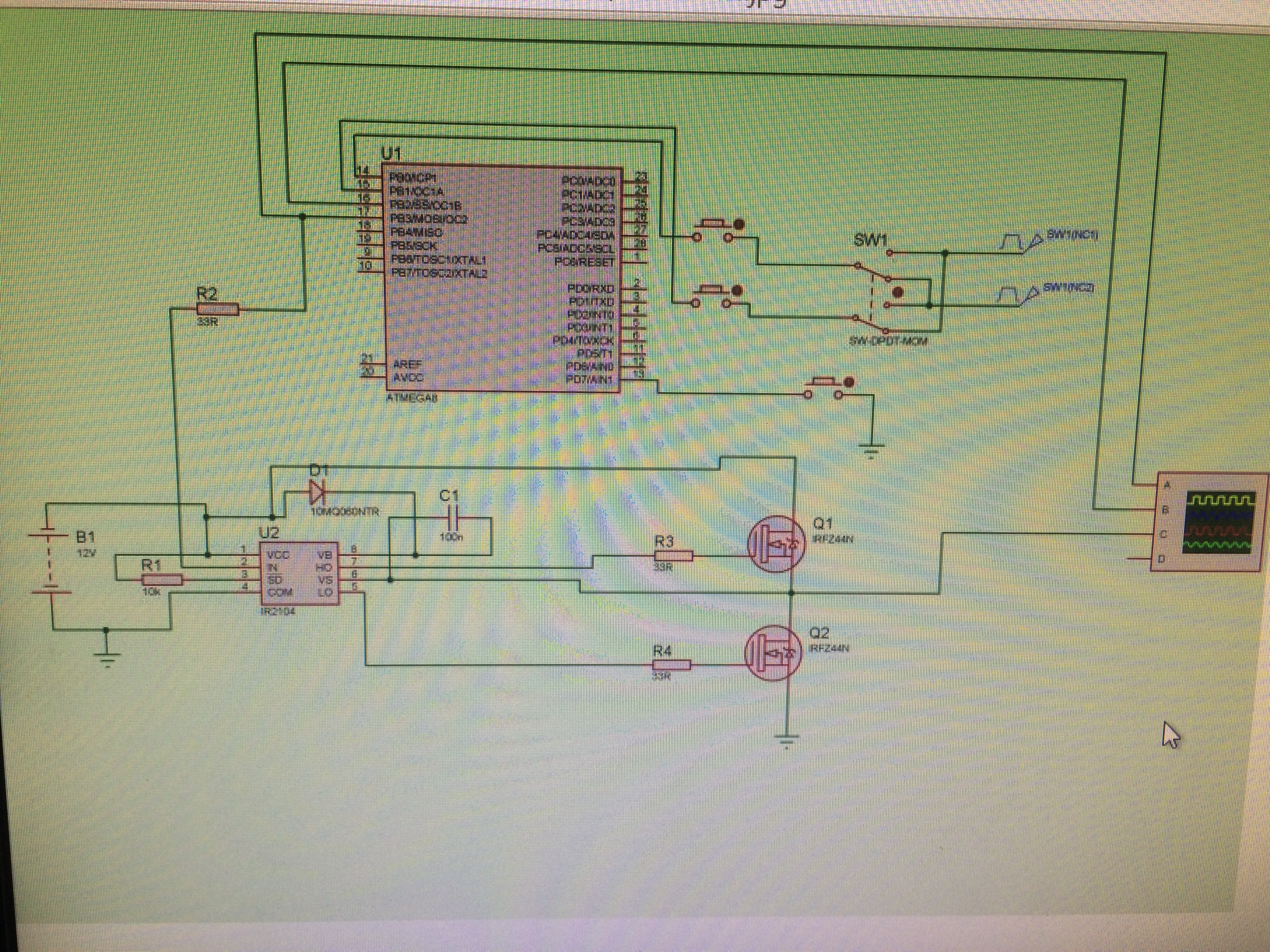

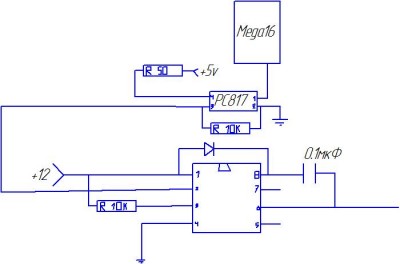

В общем собрал похожую схемку как на картинке: МК у меня мега 16, кнопок нет, транзисторы irf840, резисторы не ставил, конденсатор электролит 0,1мкФ, диод N4005 DS.
при включении питания на обоих плечах 0В, с осцилографом пока проблемы, приходится пользоваться просто мультиметром( но на ирку с мк сигнал приходит, это я успел посмотреть на осцилографе. Пробывал ставить другую ирку - таже ерунда.
Что еще может такое быть?
Вложения
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Полумост на ir2104

Сообщение Madf » 20 ноя 2015, 13:29

не понял суть проблемы :D
Madf

Сообщения: 2158
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Полумост на ir2104

Сообщение CiSi » 20 ноя 2015, 14:47

На выходе ир2104 нет сигнала, а на входе есть, в чем может быть проблема?

Добавлено спустя 20 минут 33 секунды:
Микруху саму пробовал менять, не чего не изменилось
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Полумост на ir2104

Сообщение StArt » 20 ноя 2015, 16:13

Там как бы напутать в принципе сложно, если конденсатор и диод стоит то верхнее плечо обязано работать, а нижнее вообще и без обвязки заработает, только 100нф по питанию не мешало бы поставить.
Так что ИМХО варианта два:
1) Неправильно подключил.
2) Плохие микры.
Аватара пользователя
StArt

Сообщения: 133
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: Полумост на ir2104

Сообщение Zusul86 » 20 ноя 2015, 21:08

StArt писал(а):если конденсатор и диод стоит то верхнее плечо обязано работать

Вообще то не обязано... схема накачки питания драйвера верхнего ключа без коммутации нижнего ключа в принципе не работает.

Выходной ток у драйвера слабый, возможно без резисторов в затворах просто умирают. Но это догадка, я 2104 так никуда и не применил...
Опять же у драйвера есть защита от низкого напряжения, работа при меньше 10В у него не гарантирована, он должен тупо спать (но может и работать).
Опять же приведите ВАШУ схему, так как фраза "резисторы не ставил" вводит в ступор... ну непонятно что у вас тогда приходит на разрешающий вывод (SD).
Zusul86

Сообщения: 550
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Полумост на ir2104

Сообщение CiSi » 20 ноя 2015, 22:01

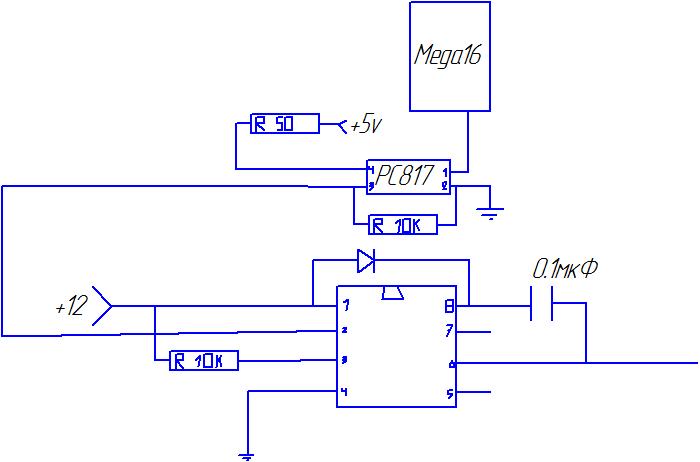

чуть чуть не дорисовал транзисторы

Добавлено спустя 14 минут 1 секунду:
выяснил, что, если отключить оптопару, то нижнее плечо заработало.
Вложения
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Полумост на ir2104

Сообщение Zusul86 » 20 ноя 2015, 22:26

CiSi писал(а):выяснил, что, если отключить оптопару, то нижнее плечо заработало.

Если работает нижнее то потенциально и верхнее должно. Драйверу по питанию поставите кондер. Если у "нагрузки" и драйвера одно питание еще диод, что бы при коммутации транзисторов питание драйвера не просаживалось.
Оптопара у вас как то непонятно включена, 1 и 2 выводы должны быть развязаны от 3 и 4...
Zusul86

Сообщения: 550
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Полумост на ir2104

Сообщение CiSi » 20 ноя 2015, 23:08

если мерить относительно 6 вывода ирки, то на нижнем плече есть сигнал в 9.5В при питании в 12В, а если мерить относительно общего, то на верхнем есть сигнал, а на нижнем нет ((((
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Полумост на ir2104

Сообщение Zusul86 » 20 ноя 2015, 23:45

6 вывод это плавающая земля верхнего ключа. При открытии нижнего ключа он притягивает ее к земле и кондер драйвера верхнего ключа заряжается. Если нижний транзистор предварительно не был открыт (или его просто нет) на кондере нет напряжения и верхний драйвер не работает.
Вам нужно смотреть 5 вывод относительно 4, 7 относительно 6. Ключи работают в противофазе, если вы на вход ir подаете ШИМ то напряжения должны быть прямо/обратно пропорциональны ему.
Zusul86

Сообщения: 550
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Полумост на ir2104

Сообщение CiSi » 20 ноя 2015, 23:54

посмотрел так как Вы советовали - по нулям((((((((
3 ирки уже поменял
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Полумост на ir2104

Сообщение Zusul86 » 21 ноя 2015, 00:13

А между 2 и 4 что?
Zusul86

Сообщения: 550
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Полумост на ir2104

Сообщение CiSi » 21 ноя 2015, 00:21

2,5В при 50% шиме частота 20кГц
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Полумост на ir2104

Сообщение Zusul86 » 21 ноя 2015, 00:24

А 3-4?
Zusul86

Сообщения: 550
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Полумост на ir2104

Сообщение CiSi » 21 ноя 2015, 00:27

12В
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Полумост на ir2104

Сообщение Zusul86 » 21 ноя 2015, 00:28

Какие резисторы ограничивающие ток затворов поставили?
Zusul86

Сообщения: 550
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

След.
