Коллеги, подскажите можно ли питать модули электроники arduino nano и аналоги (до 5V 100mA) простейшими преобразователями:
на базе резистивного делителя или емкостного сопротивления получаем переменное например 12V которое двухполупериодным мостиком заводим на линейный регулятор и сглаживаем пульсации конденсатором большой емкости.

В чем подвох по сравнению с трансформаторными схемами ?

Кроме очевидного - гальванической связи с сетью подвоха не предвидится. Куча ведь всякого с бестрансформаторным питанием на тех же атмегах-тиньках.

Еще могу добавить грабли с помехами.
В своем диммере я так и не смог побороть сбросы пикины, а пикина значительно помехозащищеннее avr. Победил убиранием кварца (использую внутр. генератор). Никакие извраты с экранированием кварца и защитными земляными кольцами не помогали. Сбросы происходили примерно раз в 1-3 недели, все жители моей квартиры просыпались от плавного включения света после сброса
Печатку и схему можно проанализировать тут
http://roboforum.ru/forum104/topic13534.html

Подвоха никакого, кроме опасности быть убитым электрическим током. Т.е. все элементы схемы должны быть надежно изолированы от прикосновения человеком или другими представителями фауны.

Напишу в этой теме, чтобы не множить сущности.

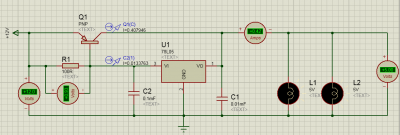

Собрал схему согласно смоделированной, без нагрузки все спокойно, напряжение преобразуется.
под нагрузкой тоже все работает, однако начинает значительно греться транзистор Q1 - поставил S9012 (40V , 500mA)
вроде должен тянуть, но при 100mA греется так, что палец не удержать.
отчего ?
Вероятно выбор транзистора не верный, но как тогда выбирать его ?

http://ww1.microchip.com/downloads/en/A ... 00954A.pdf
Важные поправки к этому аппноуту: http://www.designercircuits.com/DesignNote1a.pdf

setar писал(а):Напишу в этой теме, чтобы не множить сущности.
Собрал схему согласно смоделированной, без нагрузки все спокойно, напряжение преобразуется.
под нагрузкой тоже все работает, однако начинает значительно греться транзистор Q1 - поставил S9012 (40V , 500mA)
вроде должен тянуть, но при 100mA греется так, что палец не удержать.
отчего ?
Вероятно выбор транзистора не верный, но как тогда выбирать его ?

помимо 40V и 500mА есть еще рассеиваемая мощность вот тут видимо перегруз. Надо либо полигоны на выводы больше делать либо брать больше корпус.
А по первому вопросу сглаживающий конденсатор надо после моста ставить, перед регулятором, иначе регулятор также полуволнами работать будет

посмотрел доку, верно - перегруз по мощности общей, там максимум 0.625W а на нем падает 7V, следовательно максимальный ток всего
0.625/7 = 0.089 А


Добавлено спустя 29 минут 4 секунды:

dccharacter писал(а):http://ww1.microchip.com/downloads/en/AppNotes/00954A.pdf
Важные поправки к этому аппноуту: http://www.designercircuits.com/DesignNote1a.pdf

спасибо, посмотрел - реально понятные и доступные по реализации схемы.

Может стоит посмотреть на драйверы светодиодов 220в 1вт. Они совсем неприлично мало стоят, есть на Юноне. Я себе слабо представляю пайку схемы за цену драйвера в 100р. Типа таких:



http://www.ebay.com/itm/1W-Driver-Power-Supply-Converter-AC-220V-Transformer-for-LED-Light-300MA-1-3-1W-/281708757279?hash=item419726811f
http://www.cheapled.ru/drivers.html

Dmitry__, http://www.aliexpress.com/item/5V-EU-AC-Travel-USB-Wall-Charger-for-iPhone-5-4-4S-for-Samsung-Galaxy-S3/32314608224.html. качество в обоих случаях сами понимаете, не факт какое. вот бы в sip корпусе откопать недорогой блок питания. эх, с ними вообще туго.

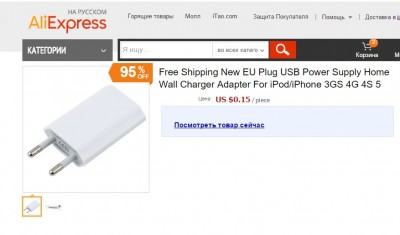

Angel71 писал(а):Dmitry__

Моя в шоке

у них себестоимость копеечная, просто накрутки и доставка много съедают.

Dmitry__ писал(а):

Angel71 писал(а):Dmitry__

Моя в шоке

чота дорого ваще...
я таких 3 штуки купил, просто чтобы потом комунибуть сказать об этом)))
ссылки не даю, лот уже кончился.


внутри пара 3х ногих корпусов, конденсаторы, трансформатор, оптопара, вобщем примитивный импульсник.

Мур, они взрываются классно

Myp, 15центов это для рейтинга и/или распродажа неликвида. да, взрываются они прикольно, но это общая проблема недорогих с выходом из строя блоков питания. а там как повезёт - может нагнётся, может нет.
