**KiCom** » 21 июл 2006, 18:09

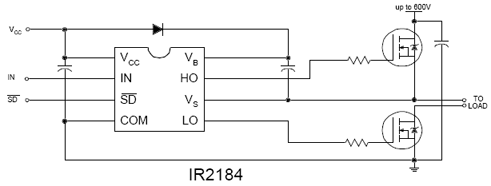

Теперь понятно зачем драйвер а то файлы в голове не сходились. Есть два входа IN и SD причем SD инвертирован. Я понимаю что уже задолбал конечно, как с ним работать?

**avr123.nm.ru** » 21 июл 2006, 19:35

KiCom писал(а):Теперь понятно зачем драйвер а то файлы в голове не сходились.

Есть два входа IN и SD причем SD инвертирован.

как в ДШ конечно ! и в апноуте.

++++++

сигнал на IN по моему определяет какой транзистор открыт.

"0" на SD отключить оба транзистора.

но у этого драйвера питание от 10 вольт и выше.

Зато он автоматически делает паузу 500 нс при переключении.

**avr123.nm.ru** » 21 июл 2006, 19:37

KiCom писал(а): а то файлы в голове не сходились.

ты поосторожней ! файлы в голове это не шутки.

**KiCom** » 22 июл 2006, 16:25

Драйверы это хорошо но где взять 10-12 вольт, у меня планировалось максимум 8. Есть ли микросхемы повышающие напряжение? Есть идея использовать батарейку для брелков сигнализации там как-раз 12 вольт но хватит ли тока, сколько потребляет драйвер в ДШ я не нашел :? может avr123 ты знаешь?

**avr123.nm.ru** » 22 июл 2006, 21:09

KiCom писал(а):Есть ли микросхемы повышающие напряжение?

есть. Step?Up DC-DC

mc34063 и море у linear.com ti.com бесплатно.

maxim-ic.com труднопокупаемы.

++++

можно без драйверов нижние транзисторы взять IRLxxxx

а верхние тоже упр. лог. уровнем но p-проводимости и управлять ими через инвертирующие ключи на 2N7002A например (или 2N7000)

**KiCom** » 24 июл 2006, 11:43

IR2184 в магазинах нет, может существуют аналоги этого драйвера другого производителя?
И еще вопрос: Mosfet это по сути полевые транзисторы? Если да то я всегда считал что полевые транзисторы бояться статики, так ли это?

**avr123.nm.ru** » 24 июл 2006, 12:08

драйверов множество великое и разных производителей.

про статику смотрите в ДШ.

**KiCom** » 31 июл 2006, 12:10

Может накидаете несколько аналогов драйвера IR2184 я что-то не нашел

**avr123.nm.ru** » 31 июл 2006, 14:47

как написано на стр. 1 курса - заходите на platan.ru и вводите то что ищите - драйверы MOSFET

получаете много.

**KiCom** » 08 авг 2006, 07:19

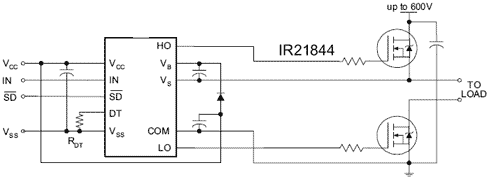

Всетаки я остановился на IR21844 (т.к. IR2184 нет). "Прочитав" datasheet я понял следущее: Vss цепляем на землю; для того чтобы задержка была 500 ns DT цепляем на Vss без резистора. Так ли это?

**avr123.nm.ru** » 08 авг 2006, 12:47

если не трудно приведите цитату из ДШ.

**KiCom** » 08 авг 2006, 13:14

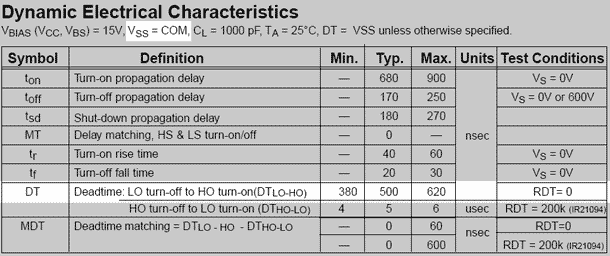

Умозаключение было сделано на осонове таблицы:

**avr123.nm.ru** » 08 авг 2006, 15:51

значит замыкай.

**KiCom** » 15 авг 2006, 15:02

В типовой схеме подключения драйвера (скрин вверху) необходимы конденсаторы, емкость конденсаторов 1000 pF (это написано на скрине с табличкой: CL=1000pF). Но какой тип конденсаторов? И с диодом тоже неясно, можно взять любой диод?

**avr123.nm.ru** » 15 авг 2006, 17:47

диод на напряжение большее суммы питания драйвера и питания моста процентов на 20.

напрмер 1n4002 или -3 или -4 ...
