Какой диод использовать?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Какой диод использовать?

Сообщение space » 12 мар 2015, 14:43

Привет всем)

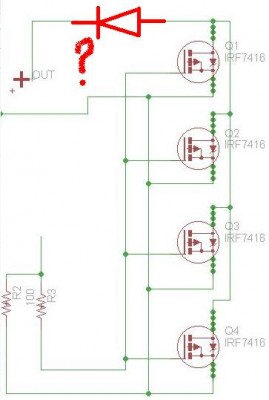

Может кто сможет подсказать какой диод использовать. Нарисовал его на схеме, где и как должен располагаться. Так как схема используется в блоке предохранителей авто, так бывает, что при ошибке на вывод OUT мосфета IRF7416 подается +. А это не желательно чтобы происходило. На выходе нагрузка может быть ну максимум 200 Вт. (лампы в фарах, стандартно, если, то не более 110 Вт). Напряжение от 12 до 14 В.

Есть варианты диодов, которыми можно будет отгородить подачу плюса на выход мосфетов и при это диод будет выдерживать нагрузку??
Вложения
Последний раз редактировалось space 12 мар 2015, 23:03, всего редактировалось 1 раз.
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Как диод использовать?

Сообщение Romikgy » 12 мар 2015, 17:35

при такой схемотехнике ток не пойдет через транзисторы ....
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: Как диод использовать?

Сообщение Myp » 12 мар 2015, 19:00

для 200 ват нужен будет очень толстый диод...
может приделать туда мосфет в режиме диода?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15931
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Как диод использовать?

Сообщение Andrew S » 12 мар 2015, 21:23

Не понял вопроса, зачем вам диод? Ну подаете вы + на Out, так мосфеты и так, как я понимаю, отсекают + от питания +12, диодом вы только падение напряжения устроите. Диод включен правильно.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Как диод использовать?

Сообщение ALS » 12 мар 2015, 22:56

Никакой диод текущую ситуацию не спасет.
Либо ставить мосфеты с током в сотню ампер и с хорошим теплоотводом, чтоб они выдерживали КЗ, либо не допускать криворуких монтажников к установке девайса в авто.
Аватара пользователя
ALS

Сообщения: 440
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Как диод использовать?

Сообщение space » 12 мар 2015, 23:15

Myp писал(а):для 200 ват нужен будет очень толстый диод...
может приделать туда мосфет в режиме диода?

думал об этом
но опять же встаёт вопрос какой
желательно в корпусе sot-89

Добавлено спустя 1 минуту 57 секунд:
ALS писал(а):Никакой диод текущую ситуацию не спасет.
Либо ставить мосфеты с током в сотню ампер и с хорошим теплоотводом, чтоб они выдерживали КЗ, либо не допускать криворуких монтажников к установке девайса в авто.

самая печальное в том, что люди ленятся читать прилагающуюся информацию к устройству. В результате не проверив нужные контакты, при установке вознкают вопросы типо "я поставил твой девай, но он работает не правильно, в чем дело?"

Добавлено спустя 2 минуты 21 секунду:
Romikgy писал(а):при такой схемотехнике ток не пойдет через транзисторы ....

да ладно, серьезно, это с чего бы вдруг та????

я как то пробовал диод ставить, так как на схеме, все работало, ток диод ооооочень сильно грелся. глупости не говори

Добавлено спустя 6 минут 17 секунд:
Andrew S писал(а):Не понял вопроса, зачем вам диод? Ну подаете вы + на Out, так мосфеты и так, как я понимаю, отсекают + от питания +12, диодом вы только падение напряжения устроите. Диод включен правильно.


честно говоря уже думаю, что не надо
упустил один момент на схеме.
проблема была в том, что если контакты реле перепутаны (87 и 30), то фары включались не зависимо от положения кнопки включения фар. Соответственно реле моё работало не верно. Щас увидел пущенный момент, если исправлю, то решу эту проблемку =)
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич
