Повышающий стабилизатор фонарика, нужно дорисовать схему

Сообщение legion » 24 фев 2015, 12:00

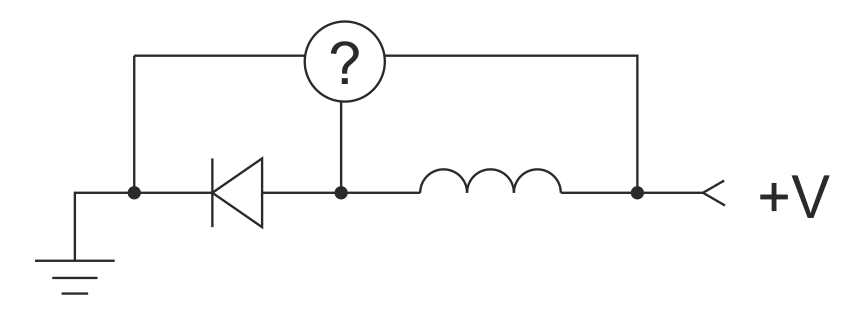

Разобрал сломанный фонарик, внутри одна индуктивность, трехногий компонент (транзистор?) и, конечно, белый светодиод. Питается от двух АА батареек, включенных последовательно.

Вопрос: что это за компонент? Если транзистор, то какой и как подключить?
Маркировка компонента как-то сходу не загуглилась и не запомнилась, вечером смогу посмотреть. Да и не спортивно, с маркировкой-то.)
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Повышающий стабилизатор фонарика, нужно дорисовать схему

Сообщение Radist » 24 фев 2015, 19:15

По логике это все вместе должно образовать повышающий импульсный стабилизатор. Значит под вопросом скрывается ключ с генератором. Подозреваю что этот трехног - настоящий китаец, стоит полюаня и кроме китая нигде не продается.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Повышающий стабилизатор фонарика, нужно дорисовать схему

Сообщение legion » 24 фев 2015, 19:36

Посмотрел детальку, корпус - ТО-92, маркировка 8121 2108. По обеим цифрам что-то находится, но все не то.

Транзистором никак не выполнить задачу? Нашел похожую схему, но на двух: http://sam0delka.ru/topic/2302/page__vi ... _p__207285 сообщение №189

Драйвер с похожим включением ZXLD381, только на 1 батарейку.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm
