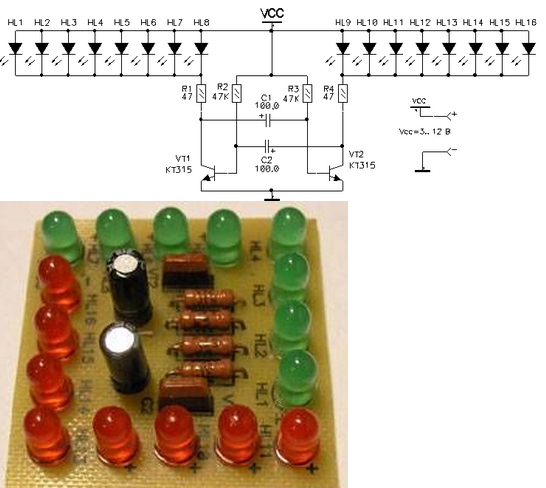

Я вот все думаю, куда деваются базовые резисторы в классическом мультивибраторе? Все меньше и меньше в интернетах картинок с правильной схемой
Ведь кормить базу транзистора через низкоомную нагрузку + 47ом + 100мкф. - может и поплохеть бедному кт315. А потом понял, школота модернизируют стандартную схему мультивибратора с высокоомными выходами
Вот так выглядит стандартный мультивибратор с высокоомным выходом, тут все правильно, rk1,rk2 - высокоомные:
Как только эти резисторы меняются на мегаваттные пыхающие лампы/светодиоды, то в базах транзисторов должон появляться токоогранич. резисторы. Вот так:
И еще, диоды нельзя параллелить, ну, т.е. можно если они все одинаковые, из одной партии, но надо так, т.е. каждый диод должен иметь свой выравнивающий резистор.
Ибо у диодов немного разная ВАХ. И при параллельном соединении без резисторов, одни будут гореть ярче, другие меньше, а третьи - пытаться сгореть.
