Универсальная обвязка atmega8. Помогите с проверкой схемы.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Angel71 » 11 янв 2015, 18:10

на али поиск сам знаешь какой, лень запросы перелопачивать и тем более внешний поиск. я 328ю поштучно шукафф. :) ну эт всё не важно. такие платки как раз и есть почти минимальный обвес. минимальней только голый чип (ну максимум с кондёром). мудрить какие-то свои правильные схемки не стоит, лучше заняться реализацией чего-то на готовой платке.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Dmitry__ » 11 янв 2015, 18:50

TC, посмотри на это :)
http://www.st.com/web/catalog/tools/FM116/SC959/SS1532/PF252419/
А если надо дуино похожее, то:
http://mail.olimex.com/Products/Duino/PIC32/open-source-hardware
или:
http://www.poprobot.ru/ideologia/kontroller/ti-launchpad-msp430

Все по цене мукИ...

Добавлено спустя 3 минуты 37 секунд:
Re: Универсальная обвязка atmega8. Помогите с проверкой схемы.
Angel71 писал(а):мудрить какие-то свои правильные схемки не стоит, лучше заняться реализацией чего-то на готовой платке.

В рамочку и в FAQ :)

Добавлено спустя 28 минут 55 секунд:
Re: Универсальная обвязка atmega8. Помогите с проверкой схемы.
Kxe, нашел где видел по 0.9$ :D , ой, 0.99 :oops:
http://www.ebay.com/itm/181591402576?_trksid=p2059210.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT
http://roboforum.ru/forum16/topic15005.html
Аватара пользователя
Dmitry__

Сообщения: 6050
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Angel71 » 11 янв 2015, 19:25

шутка старая же, но до сих пор столько народу ведётся. 3 бакса ))) если одной посылкой не куча всего разного, то стоимость всегда с доставкой считают. когда куча всего, тогда уже как-то раскидывать.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Dmitry__ » 11 янв 2015, 19:54

T.e. если покупать 10 по 0.99, то будет 10*(0.99 + 2) ? Или 10*0.9 +2 ?
Аватара пользователя
Dmitry__

Сообщения: 6050
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Angel71 » 11 янв 2015, 19:57

0.99+1.99+9*(0.99+1.95)=29.44$.
Последний раз редактировалось Angel71 11 янв 2015, 20:01, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Dmitry__ » 11 янв 2015, 19:59

Вот уроды, ну и бред. Ну, ладн, возвращаемся к по 1.6$ с али :oops:
Аватара пользователя
Dmitry__

Сообщения: 6050
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Angel71 » 11 янв 2015, 20:03

всё по честному - доп. плата за невнимательность, лень и прочее.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Angst » 12 янв 2015, 12:11

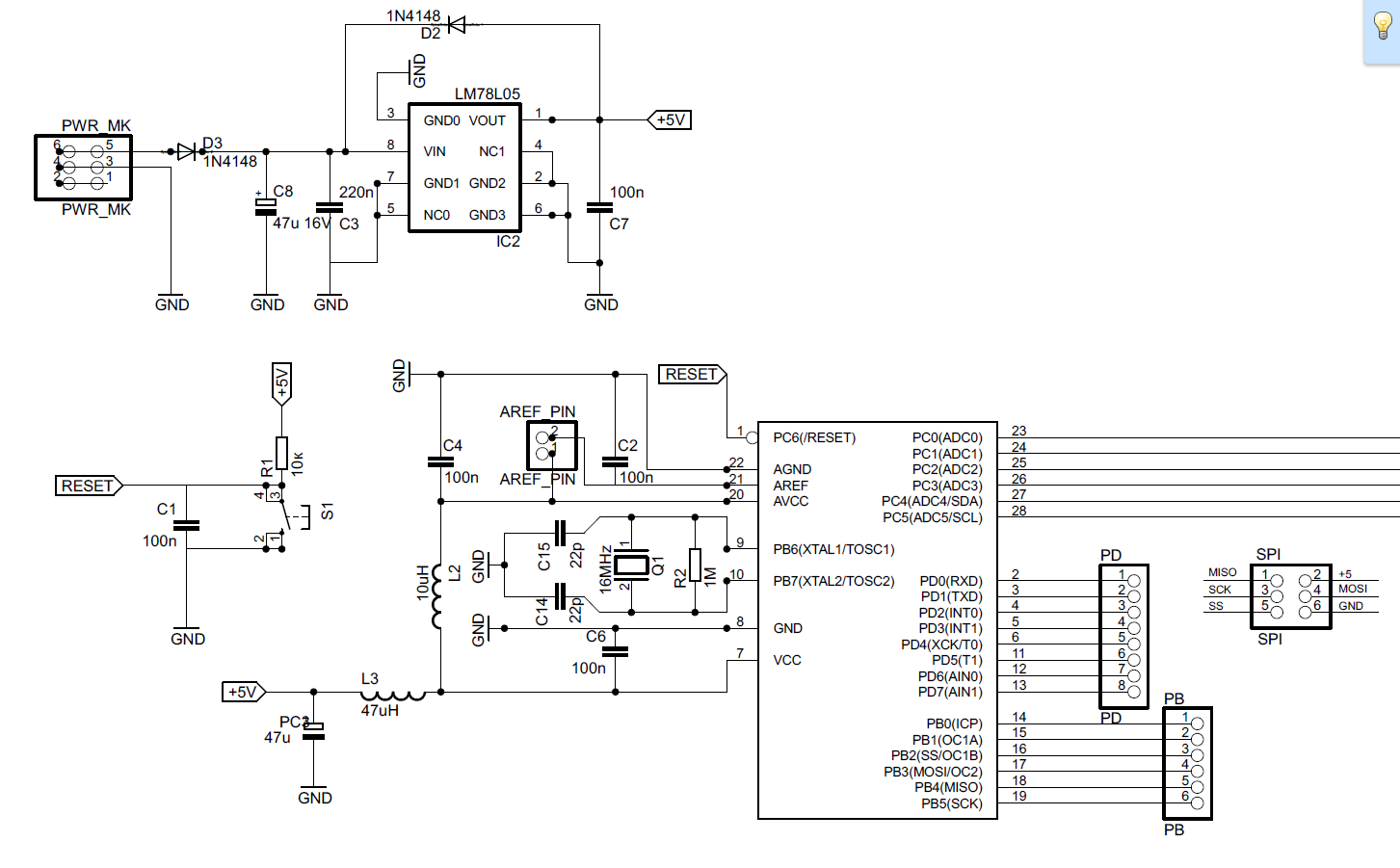

Всем спасибо за замечания. В конечном итоге отказался от реализации глобальной системы питания модуля. Оставил линейный стабилизатор LM78L05 в soic8. Еще предусмотрю просто пины или монтажные отверстия с перемычкой в обход этой микросхемы. Ибо от батареек воротить DC-DC Step down преобразователь накладно, особенно на каждом модуле.
- Из дополнительных изменений оставил помимо LC фильтра для AVCC общий LC фильтр на питание.
- Кварц и конденсаторы к нему опциональны.
- На AREF поставил перемычку. При необходимости питание от AVCC или отдельно.
Если у кого будут конкретные замечания по реализации подобной схемы - с радостью рассмотрю.

Что еще осталось сделать - это скомпоновать выводы портов на три стороны модуля и добавить монтажные отверстия (ряда четыре с шагом 2,54), соединенных попарно
Вложения
Angst

Сообщения: 27
Зарегистрирован: 17 мар 2009, 10:34
Откуда: Москва

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение elmot » 12 янв 2015, 18:50

Я бы защитил цепи spi и i2c небольшими проходными резисторами. Оставил бы на плате нераспаянными делитель на uart-rx, оставил бы нераспаянные места для подтягивающих резисторов i2c
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Angst » 12 янв 2015, 19:30

elmot писал(а):Я бы защитил цепи spi и i2c небольшими проходными резисторами. Оставил бы на плате нераспаянными делитель на uart-rx, оставил бы нераспаянные места для подтягивающих резисторов i2c


Согласен и безусловно "да"!
Меня вот больше два LC фильтра волнуют. Правильно ли величины конденсаторов и дросселей подобраны.
Angst

Сообщения: 27
Зарегистрирован: 17 мар 2009, 10:34
Откуда: Москва

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Angst » 18 янв 2015, 14:26

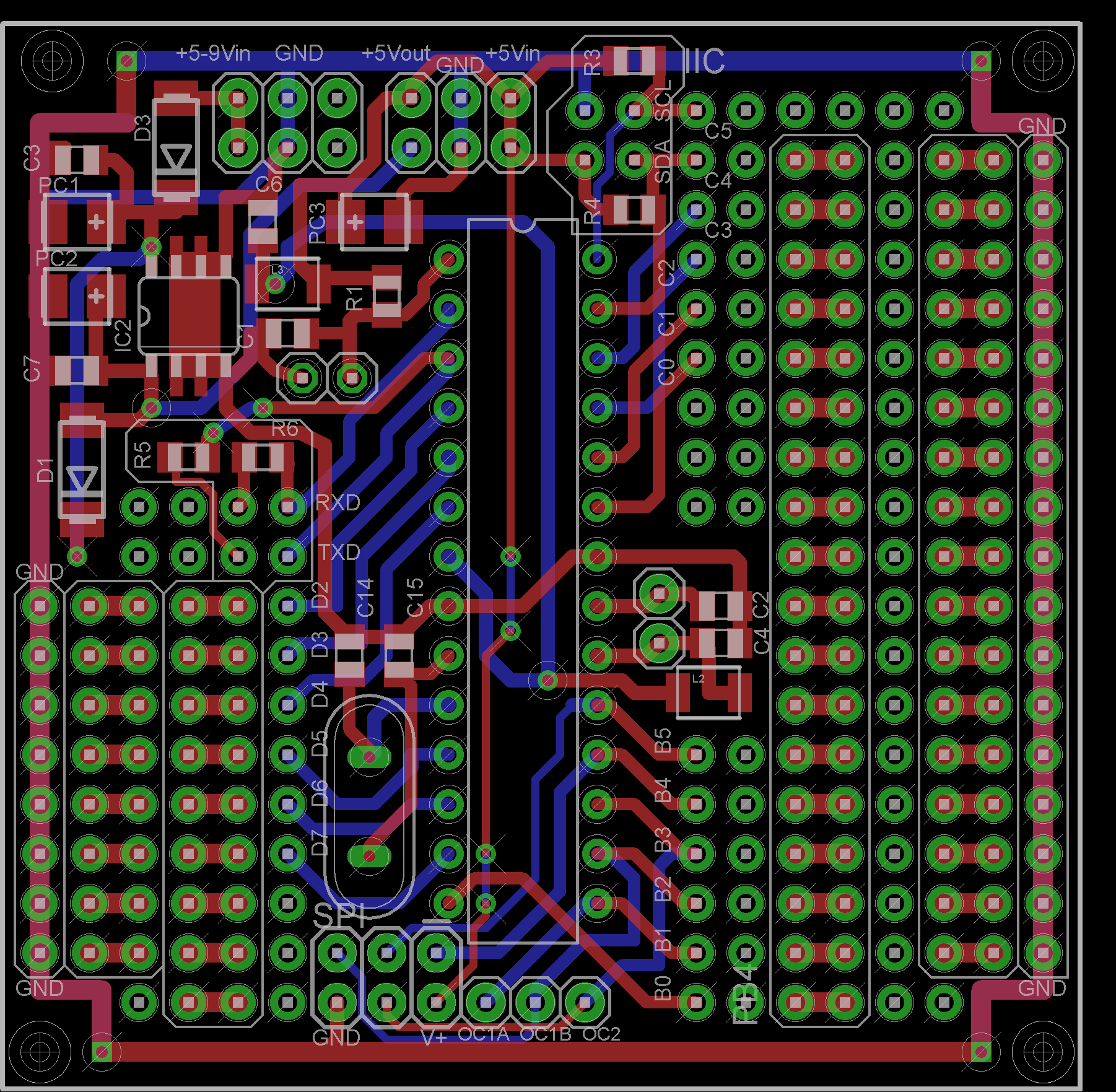

Развел я таки плату. Получился 55,25 мм квадрат.
На нём:
- LM78l05
- отдельный вход на стабилизированное напряжение 5 Вольт в обход LM78l05
- два LC фильтра
- выбираемое напряжение для AREF: либо вот AVCC либо своё
- на Reset - перемычка место кнопки
- Земля по кругу с двух сторон
- Выход SPI - 6 пинов
- Выход UART с площадками под резисторы
- Выход I2С c площадками под резисторы
- Отдельный выход для ШИМ
- Выходы портов с подписями
- Порядка 250 шт монтажных отверстий с шагом 2,54 и перемычками для удобной установки микросхем и других деталей.

Кому интересно - могу скинуть в eagle. Или могу сюда разместить. Столько дорожек за раз я никогда не разводил. Наверное таки косяки есть.
Сейчас думаю где бы заказать сие. Надо штук 20-25.
Angst

Сообщения: 27
Зарегистрирован: 17 мар 2009, 10:34
Откуда: Москва

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение elmot » 18 янв 2015, 14:34

Давай сюды картинку.
Заказать можно тут(лучше бы уменьшить до 50 мм):
http://www.seeedstudio.com/service/index.php?r=pcb
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Angst » 18 янв 2015, 15:46

Вот. картинка.
За ссылку - спасибо. 5 мм - очень жалко! Это же один ряд монтажных отверстий!)))
Вложения
Angst

Сообщения: 27
Зарегистрирован: 17 мар 2009, 10:34
Откуда: Москва

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение elmot » 18 янв 2015, 16:38

надо от дип-корпусов уходить, сразу места будет - завались.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Универсальная обвязка atmega8. Помогите с проверкой схе

Сообщение Dmitry__ » 18 янв 2015, 16:39

Но ЗАЧЕМ????? :shock:
А isp программирование предусмотрено? DIP - прошлый век, запараллеленные отверстия - кошмар, выглядит все ужасно...
Вот это луЧЧе, все грабли пройдены, стоит мукУ, за цену подготовки к производству можно купить дуин на всю жизнь :o


Аватара пользователя
Dmitry__

Сообщения: 6050
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
