Сообщение Demonion » 28 июн 2006, 15:52

Люди, скажите, как можно управлять движками на 12В с помощью АТмега16, есть ли какие нибудь другие способы кроме Н-моста и если нет, то помогите сделать нормальный мост.
Demonion

Сообщения: 57
Зарегистрирован: 28 фев 2006, 17:46

Сообщение avr123.nm.ru » 28 июн 2006, 18:13

нормальный мост рассмотрен в апноуте в низу страницы avr123.nm.ru/01.htm  - конкретная конструкция со всеми исходниками, только оставить 4 мощных транзистора из 6.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Demonion » 28 июн 2006, 19:24

Слушай, avr123, на первой странице НЕТ схемы моста, и вообщето это форум, а не посыльное бюро, про твой курс итак все давно знают, и вообще ты уже всех зае..л посылать на свой курс, если начал отвечать, то ОТВЕЧАЙ, а не посылай.
Demonion

Сообщения: 57
Зарегистрирован: 28 фев 2006, 17:46

Сообщение avr123.nm.ru » 28 июн 2006, 19:47

Demonion писал(а):Слушай, avr123, на первой странице НЕТ схемы моста


Я и не говорил что есть схема! почитайте пост внимательно.

Я написал что там есть больше - АПНОУТ ! в котором:

теория, схема и плата !

да еще есть перевод на русский !

Если вам это не надо то не берите. только форум то и другие люди читают. Им может пригодится.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 28 июн 2006, 19:50

там исходники еще на Си !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Kanoka » 29 июн 2006, 00:28

Слушай, avr123, на первой странице НЕТ схемы моста, и вообщето это форум, а не посыльное бюро, про твой курс итак все давно знают, и вообще ты уже всех зае..л посылать на свой курс, если начал отвечать, то ОТВЕЧАЙ, а не посылай.

Какой нервный молодой человек, хорошо что модераторы спокойные.

На сколько Ампер движки?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Demonion » 29 июн 2006, 15:23

Меньше ампера
Demonion

Сообщения: 57
Зарегистрирован: 28 фев 2006, 17:46

Сообщение Kanoka » 29 июн 2006, 15:30

Тогда L293B и восемь диодов, или если до 0.6А то просто L293D.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Demonion » 30 июн 2006, 15:26

А если поподробнее
Demonion

Сообщения: 57
Зарегистрирован: 28 фев 2006, 17:46

Сообщение Kanoka » 30 июн 2006, 15:56

А если поподробнее
Микросхемы драйвера двигателя, даташиты на них: http://www.st.com/stonline/products/lit ... /l293b.htm и http://www.st.com/stonline/products/lit ... /l293d.htm
Или уже готовое решение: http://www.gotoco.ru/products/26013/26013.html у меня одна собранная плата лежит без дела, рублей за 300 отдам.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Demonion » 02 июл 2006, 18:07

А если движки на 3А?
Demonion

Сообщения: 57
Зарегистрирован: 28 фев 2006, 17:46

Сообщение Johnny Bravo » 02 июл 2006, 19:06

Да вам на страницы Texas Instr. с вашими 3А.
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение Demonion » 02 июл 2006, 19:37

В каком смысле?
Demonion

Сообщения: 57
Зарегистрирован: 28 фев 2006, 17:46

Сообщение Demonion » 02 июл 2006, 20:17

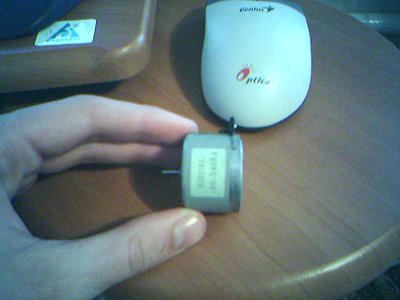

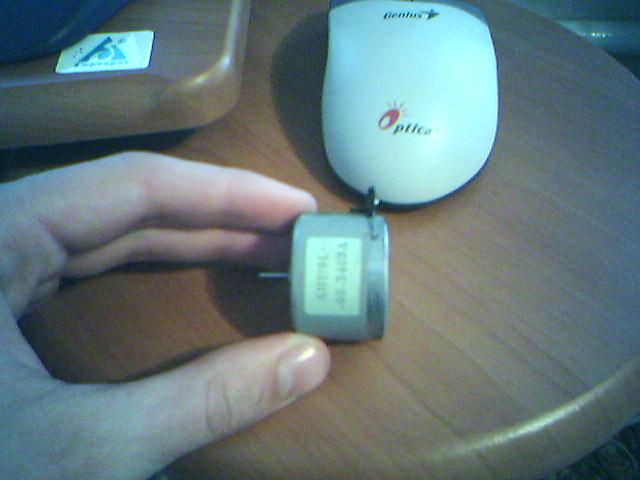

Люди, что-то я не вьезжаю, вот фотка движка, на нем написано-shu9l 00-3403A. Скажите, на скока он ампер, и как им можно управлять?
Вложения
Demonion

Сообщения: 57
Зарегистрирован: 28 фев 2006, 17:46

Сообщение Kanoka » 02 июл 2006, 22:15

А если движки на 3А?

Тогда L298N по одной микросхеме на двигатель, даташиты искать на том же сайте.
