изменение напряжения импульсного БП.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

изменение напряжения импульсного БП.

Сообщение Myp » 13 июл 2014, 21:12

в тему призываются телепаты!

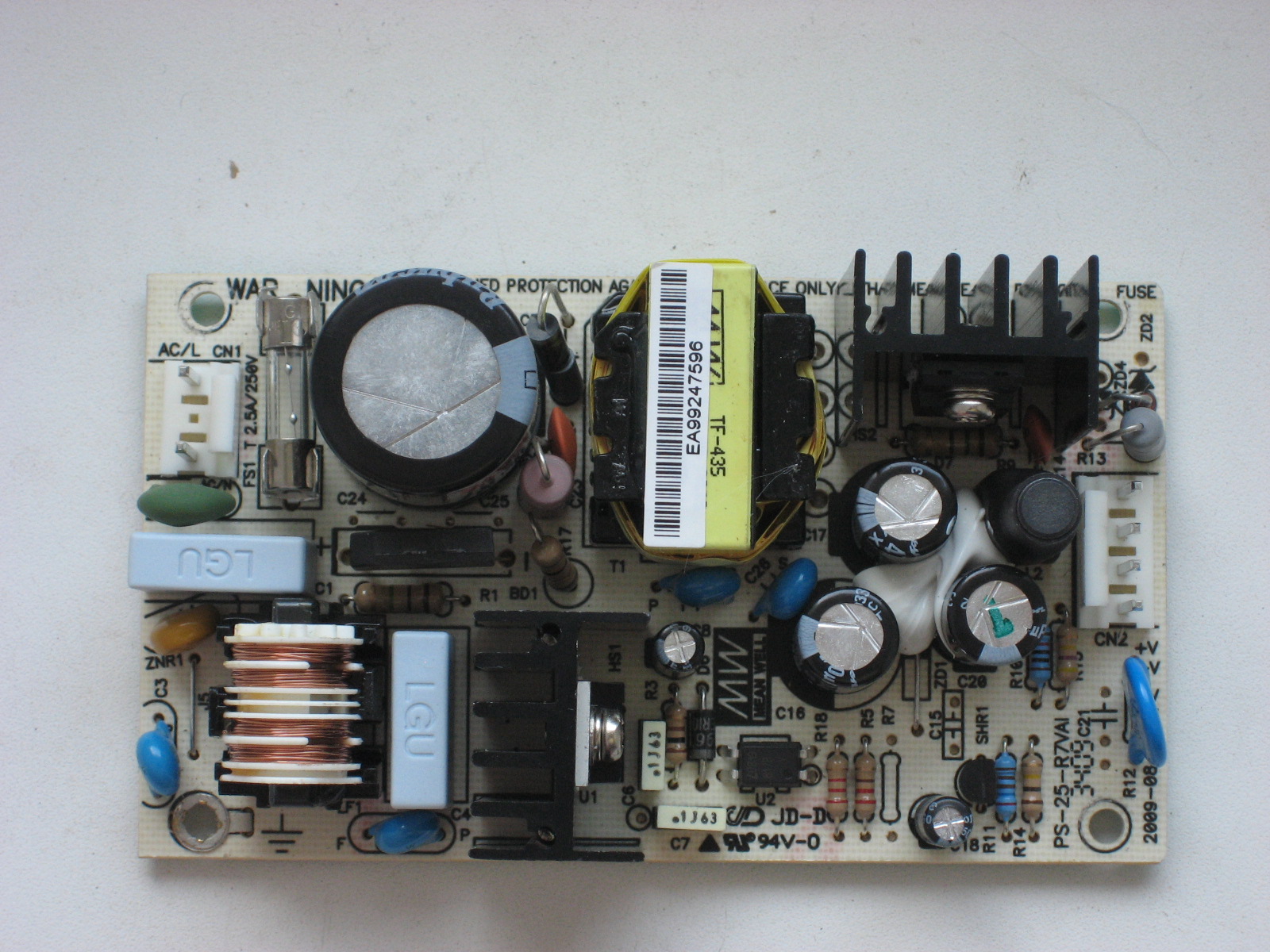

имеется БП mean well ps-25-12, на 12 вольт. (пардон, перепутал)
http://www.meanwell.com/search/PS-25/PS-25-spec.pdf
судя по тому что пдфка одна общая на все модели, от 3,3 до 48 вольт
я подозреваю что это типовая схема и выходное напряжение у неё задаётся максимально просто, некими резисторами.

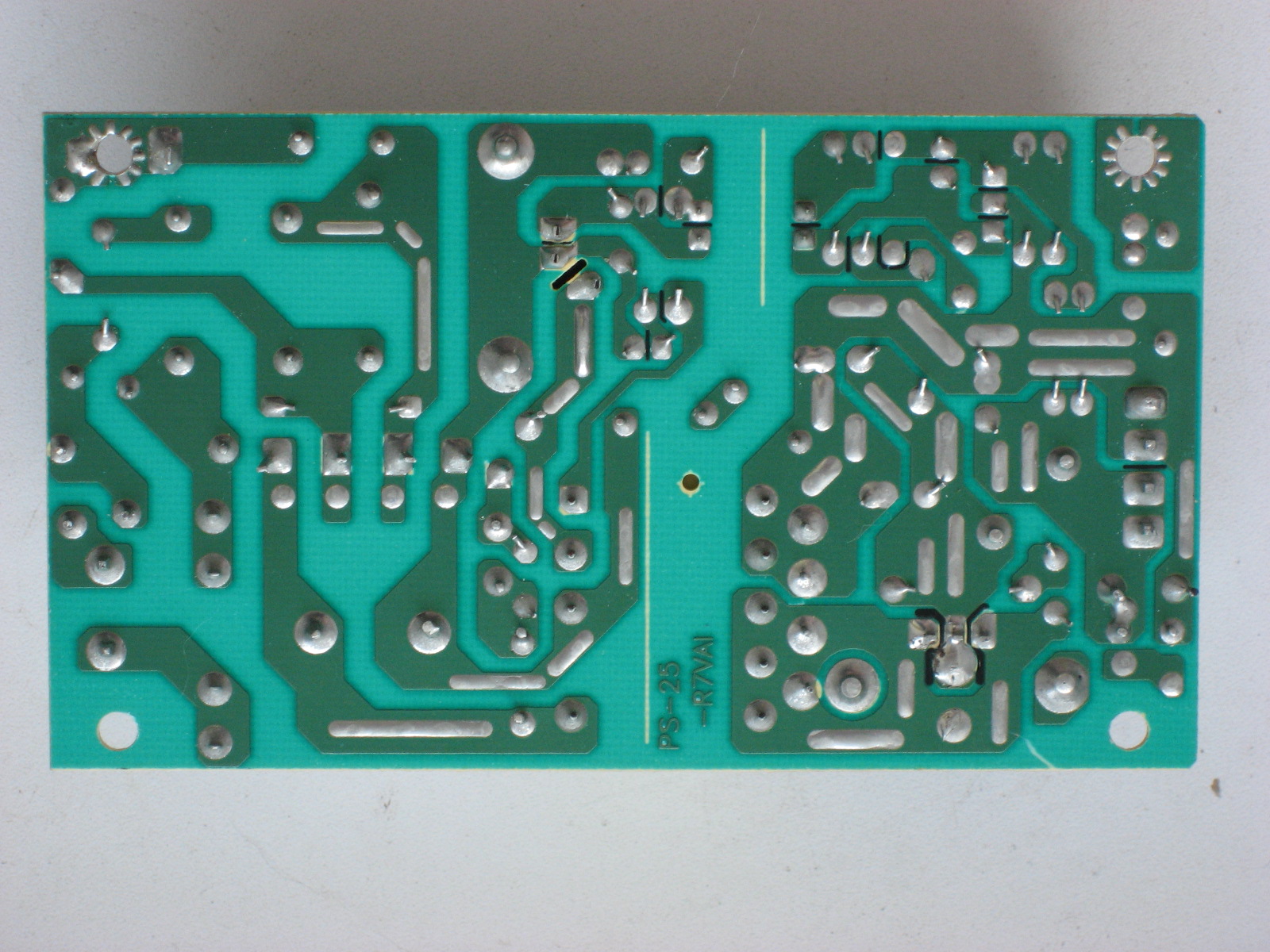

может кто-то по фото определить как ему изменить напругу?
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: изменение напряжения импульсного БП.

Сообщение Dmitry__ » 13 июл 2014, 22:45

Myp писал(а):в тему призываются телепаты!

Йа могу :)
Вот видишь оптопару? (4 пиновый, обычно pc123). Она управляется 3-х пиновым TL431. Вот этот TL431 и задает напряжение. В гуглe: "tl431 + optocoupler" и вуаля:
https://www.google.ru/search?q=TL431+%2B+pc123&newwindow=1&hl=ru&source=lnms&tbm=isch&sa=X&ei=mdLCU42mC8m9ygPe74DQCg&ved=0CAgQ_AUoAQ&biw=1164&bih=832#hl=ru&newwindow=1&q=tl431+%2B+optocoupler&spell=1&tbm=isch
http://www.mdipower.com/content/applica ... tput12.htm
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: изменение напряжения импульсного БП.

Сообщение MEXAHuK » 13 июл 2014, 22:46

Кажется мне, что трансформаторы для этой линейки моделей тоже все разные.
А само напряжение задается делителем возле SHR1. SHR1 - это скорее всего какой-то аналог TL431.
Но, по-хорошему, вторичку тоже перематывать надо.
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Re: изменение напряжения импульсного БП.

Сообщение Myp » 14 июл 2014, 00:51

ага, есть AZ431 :)

схема похожа на Figure 3

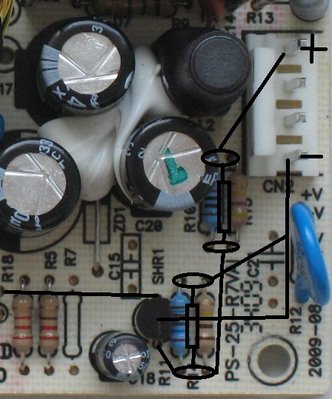

напряжение так же идёт с R1 и R2
притом каждый из них собран из двух параллельных резисторов.
в сумме поулчается резисторы 2К и 2К2


завтра попробую впаять переменник и покрутить :)

максимальное напряжение которые можно получить с этого БП будет ограничено параметрами трансформатора?
тобишь я смогу сделать напряжение от нуля до чуть выше чем штатно?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: изменение напряжения импульсного БП.

Сообщение Dmitry__ » 14 июл 2014, 02:04

Myp писал(а):завтра попробую впаять переменник и покрутить

Переменник аккуратно ставь, чтоб не было сопротивление "0", если вместо R2 (по Figure 3), или "бесконечность", если вместо R1.

Myp писал(а):максимальное напряжение которые можно получить с этого БП будет ограничено параметрами трансформатора?

Напряжение ограничивают: макс. напр. электролитов, макс. напр. силового транзистора, ток нагрузки. Еще может потребоваться подбор конденсатора в цепи tl431, при большом диапазоне регулировки вых. напр. (чтоб не свистел бп). Только конденсатор как-то неправильно стоит на схемах выше, надо от катода на упр. электрод TL431, ща нагуглю

Добавлено спустя 4 минуты 33 секунды:
как тут на "b", но это на крайний случай, если засвистит бп.

Добавлено спустя 7 минут 12 секунд:
Вот схема по фэншую (rc цепь на tl431):

http://www.qrz.ru/schemes/contribute/po ... ns/7.shtml
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: изменение напряжения импульсного БП.

Сообщение MEXAHuK » 14 июл 2014, 05:16

Myp писал(а):максимальное напряжение которые можно получить с этого БП будет ограничено параметрами трансформатора?
тобишь я смогу сделать напряжение от нуля до чуть выше чем штатно?


Насколько я понимаю, от нуля не получится, при понижении напряжения без переделки трансформатора на определенном пороге генерация будет срываться.
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов
