Подключение реле.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Подключение реле.

Сообщение gppsoft » 04 июн 2014, 12:54

Здравствуйте. Можно ли подключить реле без транзисторов к Arduino? Просто пропустить ток через катушку от пина МК до земли. Ну или через резистор? Спасибо!
gppsoft

Сообщения: 86
Зарегистрирован: 09 апр 2014, 07:56

Re: Подключение реле.

Сообщение RootAdmin » 04 июн 2014, 13:22

Можно. Если соединить несколько ног параллельно. Но переключать их ТОЛЬКО одновременно. То есть - записью в регистр.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Подключение реле.

Сообщение gppsoft » 04 июн 2014, 13:33

RootAdmin писал(а):Можно. Если соединить несколько ног параллельно. Но переключать их ТОЛЬКО одновременно. То есть - записью в регистр.

Не понял. Причем тут регистры и параллеливание ног? :)
gppsoft

Сообщения: 86
Зарегистрирован: 09 апр 2014, 07:56

Re: Подключение реле.

Сообщение Radist » 04 июн 2014, 13:52

Из ноги МК можно взять тока не более 20 мА (смотрим даташит). Релюшке надо 70 мА (смотрим другой даташит). Отсюда вывод - надо одновременно включать не менее 4-х ног. Чтоб ноги не сгорели от первого же выключения - каждую надо защитить диодом. Делать так - изысканнейшее извращение. Но вопрос был "можно ли", поэтому - можно, но лучше так не делать и 99,9% схемотехников так не делают.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Подключение реле.

Сообщение gppsoft » 04 июн 2014, 13:55

Radist писал(а):Из ноги МК можно взять тока не более 20 мА (смотрим даташит). Релюшке надо 70 мА (смотрим другой даташит). Отсюда вывод - надо одновременно включать не менее 4-х ног. Чтоб ноги не сгорели от первого же выключения - каждую надо защитить диодом. Делать так - изысканнейшее извращение. Но вопрос был "можно ли", поэтому - можно, но лучше так не делать и 99,9% схемотехников так не делают.


Т.е нельзя? Получается я в таком случае грубо говоря пропущу ток от пина МК прямиком на землю и МК может погореть? Правильно я понял, что судя по даташиту я могу пропустить ток на реле через резистор 100М и оно все равно замкнется? Попробовал напрямую, реле замыкется, МК цел.
gppsoft

Сообщения: 86
Зарегистрирован: 09 апр 2014, 07:56

Re: Подключение реле.

Сообщение Myp » 04 июн 2014, 14:07

просто используй транзистор.

если получилось сейчас, никто не обещает что получится в другой раз и не сгорит.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15919
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Подключение реле.

Сообщение Radist » 04 июн 2014, 14:12

Нельзя. Но опыт все равно получите. Собственные ошибки лучше запоминаются, мало ли что другие говорят. Но за опыт придется заплатить. Ногой ардуины.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Подключение реле.

Сообщение gppsoft » 04 июн 2014, 14:15

Myp писал(а):просто используй транзистор.

если получилось сейчас, никто не обещает что получится в другой раз и не сгорит.


Какой транзистор посоветуете? У нас в "деревне" туго с компонентами. :(

Добавлено спустя 29 секунд:
Radist писал(а):Нельзя. Но опыт все равно получите. Собственные ошибки лучше запоминаются, мало ли что другие говорят. Но за опыт придется заплатить. Ногой ардуины.

Ок ок... Прекращаю эксперименты. :) Спасибо!
gppsoft

Сообщения: 86
Зарегистрирован: 09 апр 2014, 07:56

Re: Подключение реле.

Сообщение Radist » 04 июн 2014, 14:31

Транзистор любой, на ток не менее 100 мА, напряжение не менее напряжения управления реле. Учесть тип транзистора (нпн, пнп, п-канальный, н-канальный), частотные свойства не важны.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Подключение реле.

Сообщение gppsoft » 04 июн 2014, 15:01

Такой пойдёт? Спасибо.
gppsoft

Сообщения: 86
Зарегистрирован: 09 апр 2014, 07:56

Re: Подключение реле.

Сообщение Radist » 04 июн 2014, 17:49

Подойдет.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Подключение реле.

Сообщение gppsoft » 06 июн 2014, 04:26

Radist писал(а):Подойдет.

А вот и нет. Напряжение есть, а тока видимо не хватает!
gppsoft

Сообщения: 86
Зарегистрирован: 09 апр 2014, 07:56

Re: Подключение реле.

Сообщение MEXAHuK » 06 июн 2014, 06:08

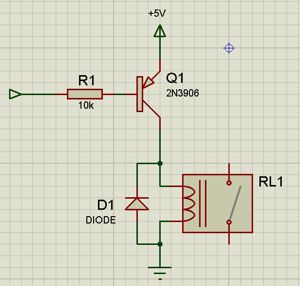

Проверьте, для данного транзистора должна быть вот такая схема включения:



Активный уровень - логический ноль.
То есть, чтобы отключить реле, нужно подать 1, чтобы включить - 0.
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Re: Подключение реле.

Сообщение RootAdmin » 06 июн 2014, 12:45

10к многовато ИМХО. 2,2к - в самый раз.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Подключение реле.

Сообщение gppsoft » 06 июн 2014, 16:05

MEXAHuK писал(а):Проверьте, для данного транзистора должна быть вот такая схема включения:



Активный уровень - логический ноль.
То есть, чтобы отключить реле, нужно подать 1, чтобы включить - 0.

Не работает. Напряжение появляется, но реле не срабатывает. Стоит подключить нагрузку, как напряжение на коллекторе падает. К примеру если я вместо реле подрубаю светодиод, то напряжение падает до 1.6в, а если реле то вообще до 0.4в. Без нагрузки на выходе показывает 4.48в

Добавлено спустя 25 секунд:
RootAdmin писал(а):10к многовато ИМХО. 2,2к - в самый раз.

Взял 3к.
gppsoft

Сообщения: 86
Зарегистрирован: 09 апр 2014, 07:56
