Переключение между выходами 2х камер

Сообщение NEOSoftWare » 22 май 2014, 11:00

Добрый день. Есть 2 камеры с композитным выходом и монитор с таким же входом, как сделать переключение между этими камерами без использования механического реле?
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Переключение между выходами 2х камер

Сообщение Myp » 22 май 2014, 11:33

а чем тебе реле не угодили?
поставь релюшку мелку МОП
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15937
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Переключение между выходами 2х камер

Сообщение Madf » 22 май 2014, 11:41

думаю можно применить электронный коммутатор: http://www.rlocman.ru/comp/koz/cd/cdh60.htm
Madf

Сообщения: 2155
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Переключение между выходами 2х камер

Сообщение NEOSoftWare » 22 май 2014, 15:46

а они помехи создавать не будут? на твердо тельном реле еще не эсперементировал, но оптопара оказалась не пригодная для моих требований, т.к. создавала наводку в "выключенном" состоянии
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Переключение между выходами 2х камер

Сообщение Madf » 22 май 2014, 16:22

Я эту инфу из поиска вытянул (вместо тебя). Сам был удивлен, что народ этот чип юзает для видео сигнала. Я в своё время (давно) его использовал для звука и очень успешно.
Madf

Сообщения: 2155
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Переключение между выходами 2х камер

Сообщение Angel71 » 22 май 2014, 17:01

NEOSoftWare, в таких мелких корпусах есть и электромагнитные, стоят правда неколько долларов. из электромагнитных реле есть недорогие, но чуть побольше.

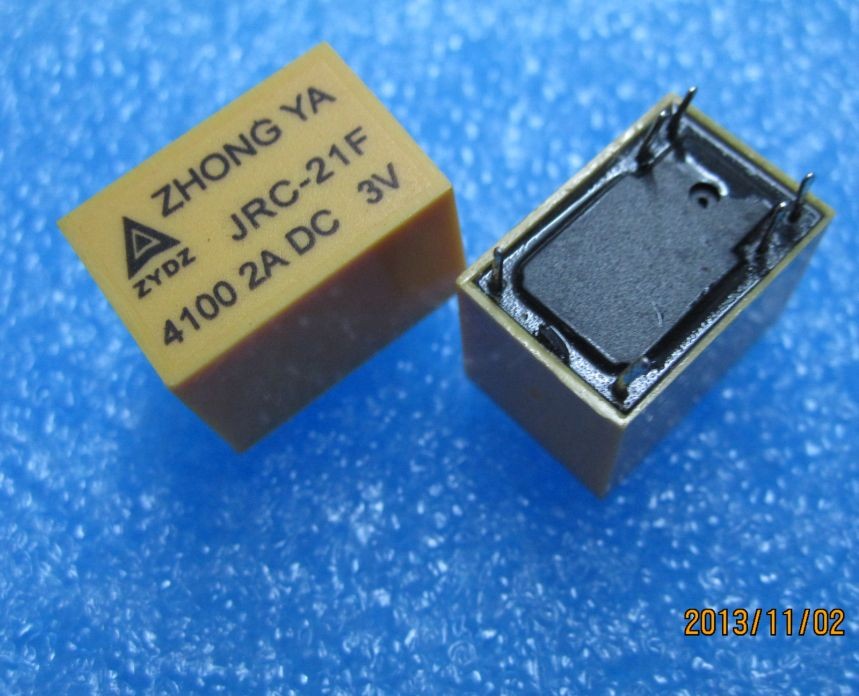

JRC-21F 4100 3V.jpg

1.5*1*1см
:) это на случай незнания, что такое аналоговые ключи и мультиплексоры
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Переключение между выходами 2х камер

Сообщение Madf » 22 май 2014, 17:24

кстати, есть ещё герконовые реле, практически бесшумные %)
Madf

Сообщения: 2155
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Переключение между выходами 2х камер

Сообщение NEOSoftWare » 23 май 2014, 12:31

Angel71 писал(а):NEOSoftWare, в таких мелких корпусах есть и электромагнитные, стоят правда неколько долларов. из электромагнитных реле есть недорогие, но чуть побольше.
JRC-21F 4100 3V.jpg

1.5*1*1см
:) это на случай незнания, что такое аналоговые ключи и мультиплексоры

какраз такие и использую только электромагнитные и герконовые издают звук при переключении, поэтому и интересуюсь заменой на что то более технологичного :) заказал пока коммутатор CD4066BM, посмотри как он себя поведет :)
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Переключение между выходами 2х камер

Сообщение רגוזין רומאן » 02 июн 2014, 23:11

HEF4052, HEF4051
רגוזין רומאן

Сообщения: 32
Зарегистрирован: 14 фев 2011, 12:00
ФИО: רגוזין רומאן
