Работа с датчиком парковки

Сообщение NEOSoftWare » 30 апр 2014, 22:44

Досталось мне сие чудо:
и решил я для саморазвития сделать девайс который бы определял расстояние до объекта. по честному я думал что он работает по принципу чем ближе объект тем меньше/больше сопротивление на выходе, и можно было организовать резистентный делитель таким образом и считывать данные той же atmega8a через adc, но не тут то было. поиск интернете не к чему не привел, кроме описания уже готовых устройств с датчиками эбу и дисплея, или же работа со звуковым сонаром на ардино, но мне бы хотелось работать именно с автомобильным датчиком парковки, единственно что нашел хоть что то приближенное parkingsensor, но в примере данные считываются с эбу а не с датчиков. может хоть кто нибудь подскажет в каком направлении копать :)
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Работа с датчиком парковки

Сообщение Myp » 30 апр 2014, 22:53

датчик от парктроника просто голый ультразвуковой излучатель и приёмник.
к нему нужна схема формирования ультразвуковых импульсов и схема для их приёма.
схема эта расположена в блоке управления.

датчик это динамик, который может ещё и работать как микрофон
при подаче напряжения ультразвуковой частоты он пищит, потом ты отключаешь его от выхода и подключаешь ко входу и слушаешь отражённый сигнал.
скорость звука делится на время между отправкой сигнала и приёмом и получается расстояние которое прошёл звук.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15892
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Работа с датчиком парковки

Сообщение RootAdmin » 30 апр 2014, 23:24

У китайцев полно готовых сенсоров с обвязкой "под ардуино".
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Работа с датчиком парковки

Сообщение NEOSoftWare » 30 апр 2014, 23:41

Myp писал(а):датчик от парктроника просто голый ультразвуковой излучатель и приёмник.
к нему нужна схема формирования ультразвуковых импульсов и схема для их приёма.
схема эта расположена в блоке управления.

датчик это динамик, который может ещё и работать как микрофон
при подаче напряжения ультразвуковой частоты он пищит, потом ты отключаешь его от выхода и подключаешь ко входу и слушаешь отражённый сигнал.
скорость звука делится на время между отправкой сигнала и приёмом и получается расстояние которое прошёл звук.

т.е. один контакт датчика подтянуть к земле второй к генератору прямоугольных импульсов с частотой в 20 кГц, подождать, выключить генератор и подцепить к ацп и считать сколько времени пройдет до того как перестанут идти импульсы с датчика?
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Работа с датчиком парковки

Сообщение avr123.nm.ru » 30 апр 2014, 23:57

проще посмотреть схему УЗ модулей и сделать такую же. Но модули ультразвуковые стоят очень недорого. :D даже в Москве! http://mkpochtoi.ru а в Китае ваааааще. :D

Если близко ловить отражение то можно ножками МК сгенерировать сигнал управления. Если далеко то нужно бОльшее напряжение.

Руководство - там и схема и фак https://www.google.ru/url?sa=t&rct=j&q= ... ms&cad=rjt
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Работа с датчиком парковки

Сообщение Angel71 » 01 май 2014, 00:00

готовых модулей полно, а ещё полно схем и описаний, как работать с уз.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Работа с датчиком парковки

Сообщение NEOSoftWare » 01 май 2014, 00:12

RootAdmin писал(а):У китайцев полно готовых сенсоров с обвязкой "под ардуино".

я же написал
NEOSoftWare писал(а):............ для саморазвития сделать девайс ........


avr123.nm.ru писал(а):проще посмотреть схему УЗ модулей и сделать такую же. Но модули ультразвуковые стоят очень недорого. :D даже в Москве! http://mkpochtoi.ru а в Китае ваааааще. :D

Если близко ловить отражение то можно ножками МК сгенерировать сигнал управления. Если далеко то нужно бОльшее напряжение.

Руководство - там и схема и фак https://www.google.ru/url?sa=t&rct=j&q= ... ms&cad=rjt

по ссылке описание устройста, принципиальной схемы нет :(
а по поводу купить - готовый эбу с датчиками и шкалой в райне 1т.р. стоит, только мне это не чего не даст, хочеть самому разобраться :) если как говоришь для близких растояниях хватит и мк - то это какраз то что мне надо :)
Angel71 писал(а):готовых модулей полно, а ещё полно схем и описаний, как работать с уз.

например, можно хотя бы одну ссылочку, только на такой или аналог такого датчика?

такой не интересует
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Работа с датчиком парковки

Сообщение Angel71 » 01 май 2014, 00:17

NEOSoftWare писал(а):например, можно хотя бы одну ссылочку, только на такой или аналог такого датчика?

http://lmgtfy.com/?q=%D1%83%D0%B7+%D0%B4%D0%B0%D0%BB%D1%8C%D0%BD%D0%BE%D0%BC%D0%B5%D1%80+%D1%81%D1%85%D0%B5%D0%BC%D0%B0
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Работа с датчиком парковки

Сообщение RootAdmin » 01 май 2014, 00:25

Этот сенсор - с раздельными микрофоном и излучателем. Для того чтоб использовать один пьезоэлемент - надо подключить его ко входу усилителя на ОУ. И в Н-мост для излучения. Когда нужно слушать - мост переводим а зет состояние, закрывая все транзисторы.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Работа с датчиком парковки

Сообщение NEOSoftWare » 01 май 2014, 00:26

Angel71 писал(а):
NEOSoftWare писал(а):например, можно хотя бы одну ссылочку, только на такой или аналог такого датчика?

http://lmgtfy.com/?q=%D1%83%D0%B7+%D0%B4%D0%B0%D0%BB%D1%8C%D0%BD%D0%BE%D0%BC%D0%B5%D1%80+%D1%81%D1%85%D0%B5%D0%BC%D0%B0

:Bravo: :good:
и все в этом духе, у меня датчик немного другой :)
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Работа с датчиком парковки

Сообщение avr123.nm.ru » 01 май 2014, 00:28

NEOSoftWare писал(а):по ссылке описание устройста, принципиальной схемы нет :(
протрите глазенки! :o
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Работа с датчиком парковки

Сообщение NEOSoftWare » 01 май 2014, 00:38

avr123.nm.ru писал(а):
NEOSoftWare писал(а):по ссылке описание устройста, принципиальной схемы нет :(
протрите глазенки! :o

точно, не заметил :)
но тут опять же 2 датчика :)
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Работа с датчиком парковки

Сообщение Angel71 » 01 май 2014, 00:40

NEOSoftWare, какой вы тяжелый временами. смотрим первую попавшуюся ссылку с первой страницы в выдаче, видим название сонара, ищем на него даташит. :) ой http://www.maxbotix.com/documents/MB1000_Datasheet.pdf. и т.д. схем полно
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Работа с датчиком парковки

Сообщение NEOSoftWare » 02 май 2014, 00:14

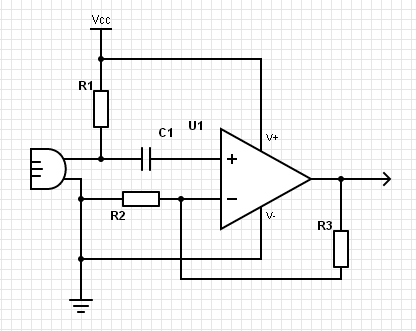

Подскажите пожалуйста а как подключить датчик для того чтобы случать что пришло?
по такой схеме?
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Работа с датчиком парковки

Сообщение avr123.nm.ru » 02 май 2014, 09:42

по схеме готовых приборов.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
