непонятка с трансформаторным БП. фаза на выпрямленный минус

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

непонятка с трансформаторным БП. фаза на выпрямленный минус

Сообщение Myp » 31 мар 2014, 22:23

смотрю на плату из пылесоса.

на ней микроконтроллер управления симистором + простая схема питания на трансформаторе.
вроде банально питание электроники организовано, трансформатор и на вторичной обмотке диодный мостик и конденсатор потом 7805

смущает что выпрямленный минус, после диодного мостика, через 2 последовательных резистора каждый по 500кОм
идёт на сетевую обмотку трансформатора.
получается что минус платы управления через мегаомный резистор соединён с сетевым 220В

это вот зачем так сделано?

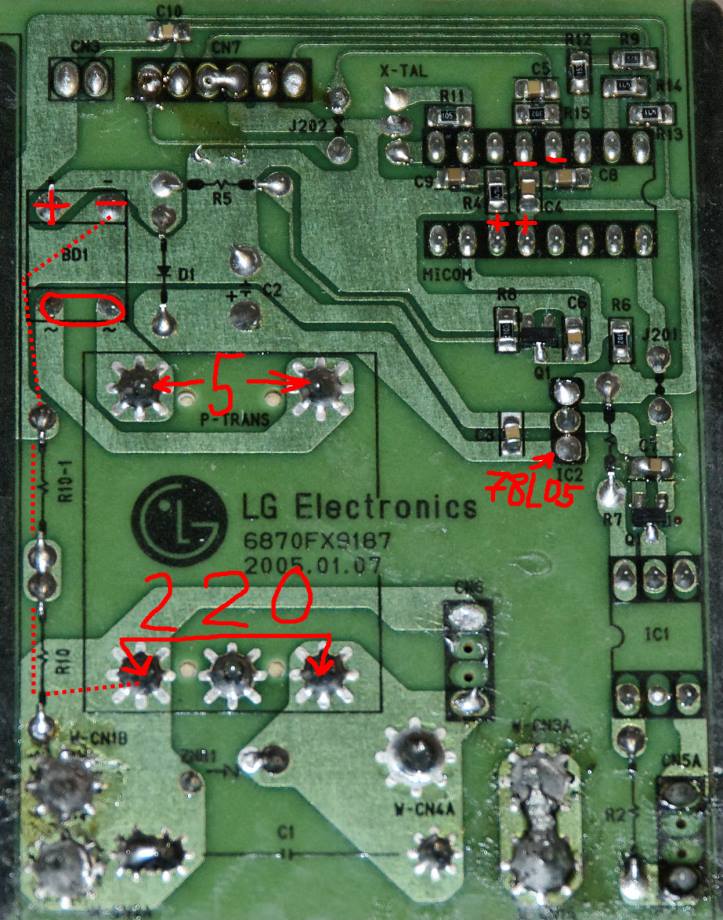

вот фотка платы
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15896
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: непонятка с трансформаторным БП. фаза на выпрямленный ми

Сообщение Dmitry__ » 01 апр 2014, 00:12

Это, скорее всего (фантазирую), для стекания статич. зарядов со вторичной цепи питания в первичную, чтоб во время разряда не прошило транс. Ибо все фазные регуляторы имеют жуткую несимметрию цепей заряд/разряд. Пути накопления заряда в таких схемах - неисповедимы :)
Эта цепь присутствует во всех схемах LG
http://archive.espec.ws/section807/
За схемы пылесосов лг, поблагодарили Диму 3 раза :crazy:
Аватара пользователя
Dmitry__

Сообщения: 5982
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: непонятка с трансформаторным БП. фаза на выпрямленный ми

Сообщение elmot » 09 апр 2014, 09:44

Сильно подозреваю, что пылесос может неподеццки так наэлектризоваться чисто механически, пока елосят пластиковой шваброй по коврам. И вот чтобы не шандарахнуло владельца (или электронику) статикой сделали слив в сеть.
Спасибо о великий гуру матораф
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья
