как электромагнит намотать?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

как электромагнит намотать?

Сообщение Myp » 19 мар 2014, 23:47

хочу электромагнит для клапана, диаметр максимум 10 мм, длина любая

конструкция такова:
электромагнит двигает неодимовый магнит такого же диаметра, который в свою очередь приделан к клапану и подпружинен
частота срабатывания клапана желается чем больше тем лучше, от 50 Гц и выше.
напряжение питания 18 вольт

собсно вопросы:
диаметр провода потолще? потоньше?
длину катушки побольше? поменьше?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: как электромагнит намотать?

Сообщение avr123.nm.ru » 20 мар 2014, 04:29

Магнит там не нужен. А в блоге своем я выкладывал расчет соленоидов.

Непонятно диаметр наружный или какой? каков ход сердечника?

вот гугл выдал - расчет соленоидного привода - "Расчет электромагнитного привода постоянного тока с втяжным якорем" - http://imlab.narod.ru/MechSys/EMD_Calc/EMD_Calc.htm
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как электромагнит намотать?

Сообщение Myp » 20 мар 2014, 15:52

сердечника нет
шток клапана - 3 мм диаметром, клапан срабатывает при нажатии на шток
так как электромагнит умеет только притягивать металл, на торце штока установлен неодимовый магнит
чтобы силой электромагнита отталкивать магнит и нажимать шток.
рабочий ход 1-2 мм
диаметр 10 мм это наружный максимальный диаметр соленоида.

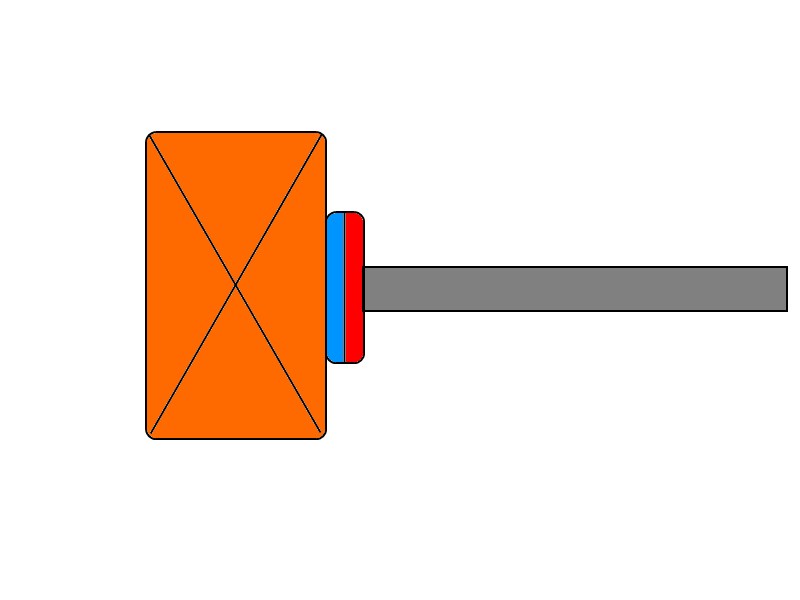

вот картинка:
катушка - магнит - шток
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15935
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: как электромагнит намотать?

Сообщение avr123.nm.ru » 20 мар 2014, 19:12

Дак пропусти гвоздеобразный (болтообразный) шток через соленоид и он будет притягивать его шляпку а стержень будет выдвигаться. Расчет по ссылке выше но проще сделать пробную намотку и замерить что к чему.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как электромагнит намотать?

Сообщение avr123.nm.ru » 26 мар 2014, 16:11

Соленоид расчет проектирование электромагнитного привода - графики зависимости силы притяжения электромагнита от воздушного зазора, оптимальная катушка соленоида. www.roboforum.ru/post284533.html#p284533
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
