Помогите разобраться с подключением мосфета

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Помогите разобраться с подключением мосфета

Сообщение space » 14 мар 2014, 17:40

Просьба разбирающихся в данной теме помочь разобраться, что для чего и как подключается конкретно.
Имеем скрин "схема 1". Рисовал данную схему по примеру и особо не задумывался о правильности подключения N-канального мосфета IRFR024N. Работает она отлично и жалоб у меня на нее нет. Рулит подсветкой приборной панели в машине без проблем и мосфеты не греются. Но щас хотелось бы разрешить для себя не понятности и вникнуть в детали.
1. Резистор R1-R2 здесь все понятно, почитал, что данный резистор ставится что бы не спалить либо порт мк в данном случаи, либо другой транзистор. Не понятно только как рассчитать нужный номинал резистора?
2. R3-R4 вот с этим не понятно. Для чего данный резистор и как понять какой номинал поставить?
3. Скрин "Схема 2". Здесь схема с подключение доп. транзистора. Так как для мосфета требуется напряжение минимум в 10 вольт, а порт мк выдает 5. Но смысл в нем, если к примеру и без него схема работает?
Вложения

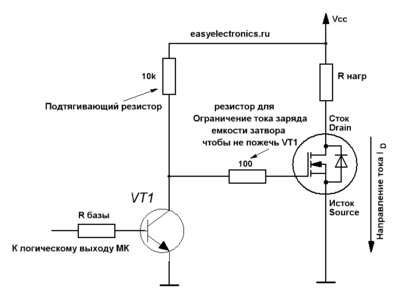

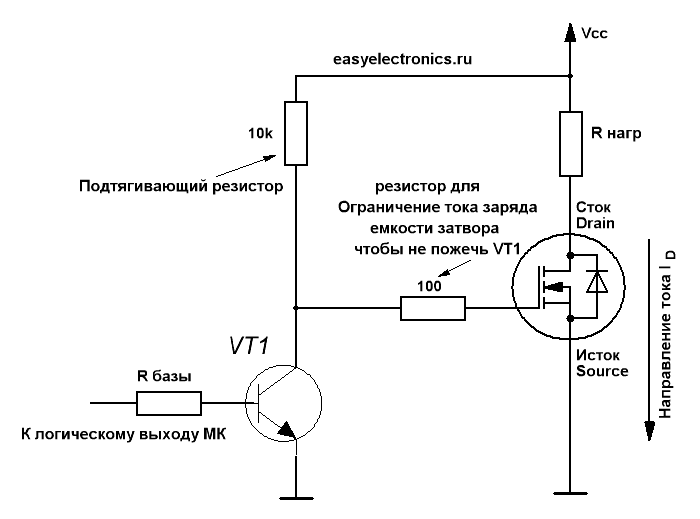

схема 2

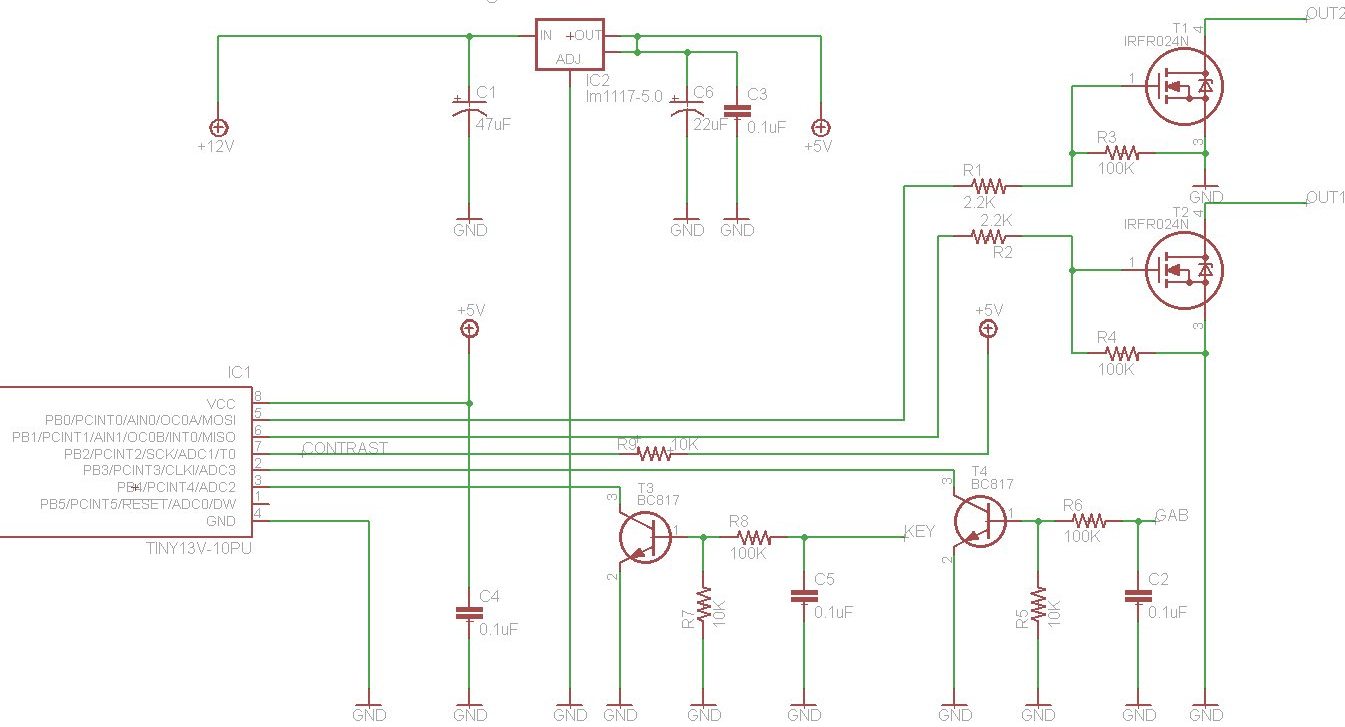

схема 1
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Помогите разобраться с подключением мосфета

Сообщение avr123.nm.ru » 14 мар 2014, 18:34

как работает транзистор полевой и биполярный - мои диаграммы forum11/topic3323.html
Вложения

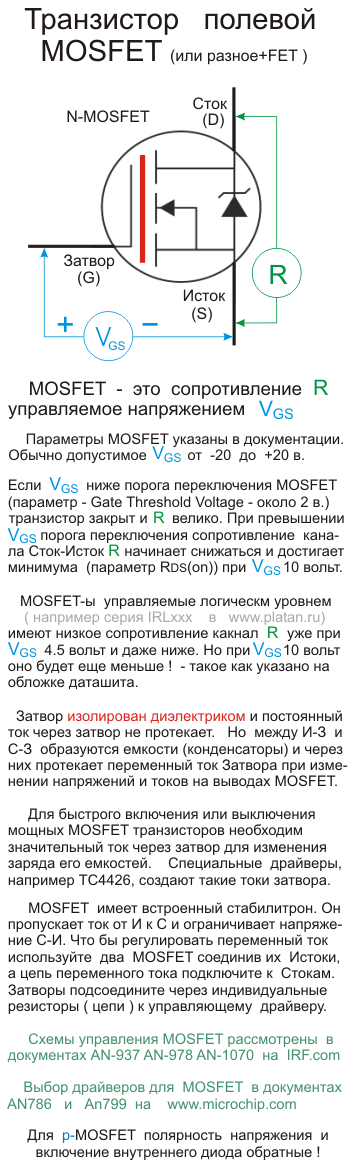

как работает полевой транзистор.png

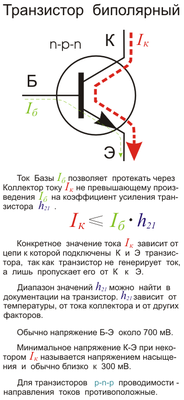

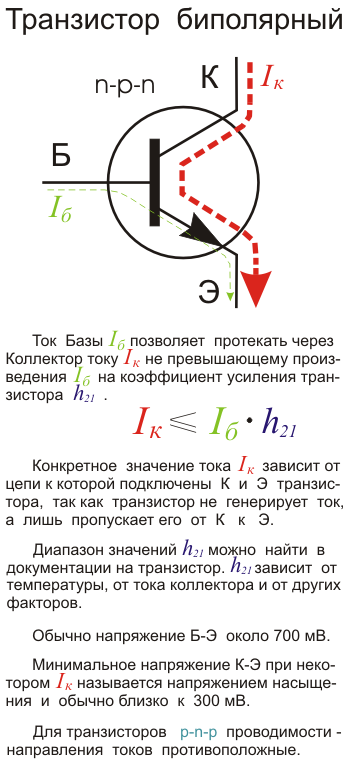

как работает биполярный транзистор.png
Последний раз редактировалось avr123.nm.ru 14 мар 2014, 18:39, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите разобраться с подключением мосфета

Сообщение space » 14 мар 2014, 18:37

то что надо, спасибо :)
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Помогите разобраться с подключением мосфета

Сообщение space » 17 мар 2014, 01:09

И еще такой вопрос, на какие параметры в даташите нужно обращать внимание при выборе мосфета? В случаи когда нужно подобрать достаточно мощный мосфет который выдержит галогенную лампу в авто. Лампочка мощностью 70ватт.
Пробовал подключить через IRFR024N, но мгновенно греется, если подключить параллельно пару или тройку таких мосфетов, думаю выдержит, но проверить возможности нет
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Помогите разобраться с подключением мосфета

Сообщение avr123.nm.ru » 17 мар 2014, 01:25

на сопротивление открытого транзистора RDSon. Выделение тепла в Вт = I*I*R
на рассеивание 1 Вт тепла надо 10-20 см2 площади охлаждения на открытом воздухе.

Есть мосфеты на 1-4 милиОм. :D

ГУГЛ ГУГЛ ГУГЛ

номограмма площадь радиатора охлаждения транзистора
Вложения

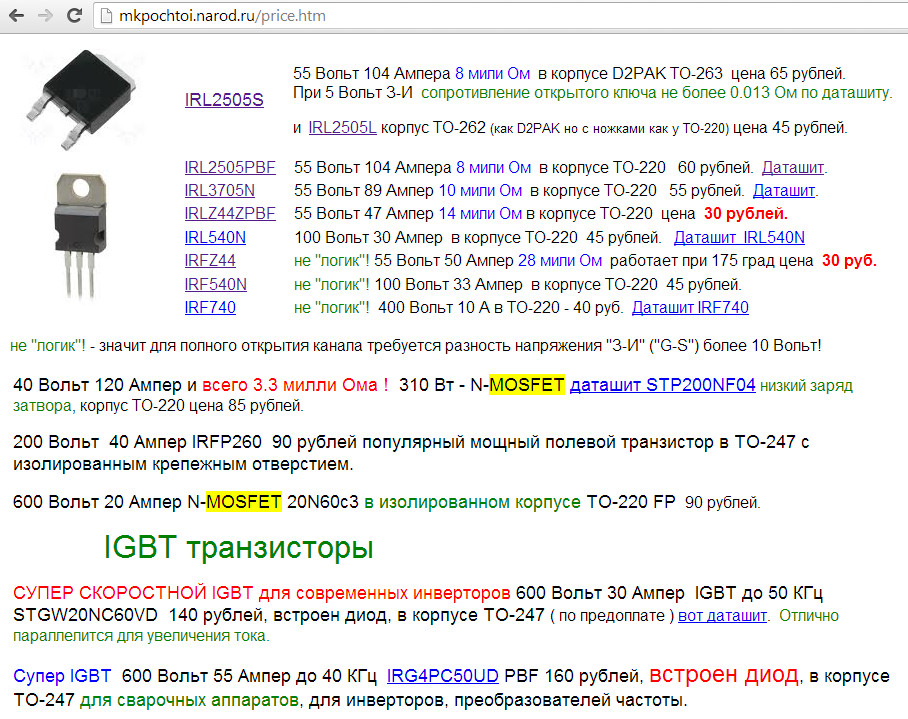

mosfet транзисторы почтой и письмом недорого.jpg
mosfet транзисторы почтой и письмом недорого

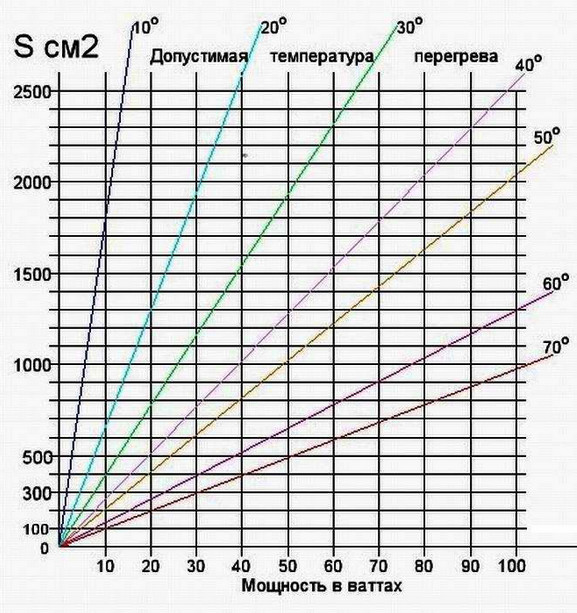

номограмма площадь радиатора охлаждения транзистора.jpg
номограмма площадь радиатора охлаждения транзистора
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
