Нужна помощь/совет (питание/зарядка)

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Нужна помощь/совет (питание/зарядка)

Сообщение djung » 18 окт 2013, 19:05

Добрый день.

собираюсь сделать своего бота, в плане питать от 12В NimH аккумулятора, но как его заряжать не могу найти лёгкого и простого решения. Дело в том, что потребители будут работать 24/7.

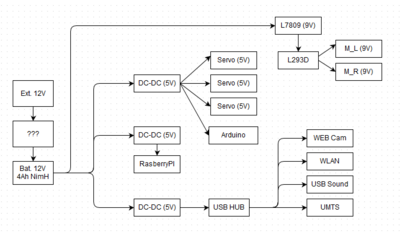

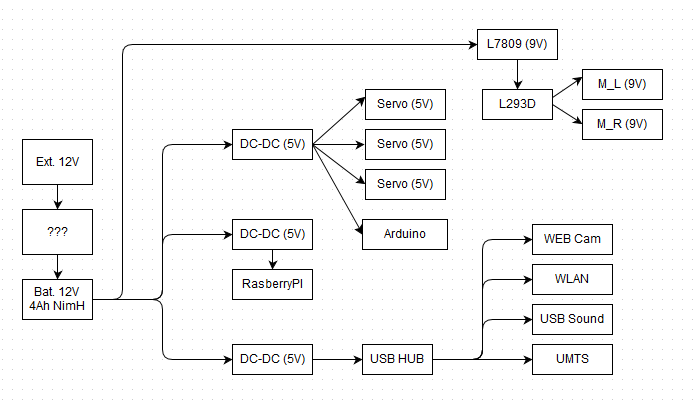

на этой картинке видно почти всех потебителей.
можно ли таким образом всё запитать?


DC-DC хочу взять такие:
DC-DC 12V-5V (1A)

Буду благодарен за помощь.
djung

Сообщения: 9
Зарегистрирован: 18 окт 2013, 18:16

Re: Нужна помощь/совет (питание/зарядка)

Сообщение Vovan » 18 окт 2013, 23:58

1."Изображение" посмотреть не удается
2. Что такое 24/7 (мм/фунт стерлингоф, А/V, R/I или еще что-то) ?
3. DC-DC из конрада нормальные, однако цель и всё остальное, совершенно не яснО.
4. В чём вопрос, собсно, : как заряжать? (тогда давайте полные данные акк-ов) или как запитать? (соответственно - ЧТО питать)
5. Что значит для Вас "лёгкого и простого решения"? Ибо всё просто :wink:
ЗЫ: перечитал 3 раза - ничего не понял. Убедительная просьба к ТС: изъясняйтесь, пожалуйста, так чтобы каждый мог понять, а не только Вы.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помощь/совет (питание/зарядка)

Сообщение Angel71 » 19 окт 2013, 00:07

логично, он же тег img на дропбокс пытается натравить + после отправки на сообщение не смотрел
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Нужна помощь/совет (питание/зарядка)

Сообщение Vovan » 19 окт 2013, 00:15

Angel71 - Вот! Теперь вижу :) Однако всё равно, данных мало, чтобы дать ответ на основные два вопроса ТС. Токов то всё равно нет? Но самое интересное, всё же: что значит "легкое и простое решение"? :wink:
Последний раз редактировалось Vovan 19 окт 2013, 00:48, всего редактировалось 1 раз.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помощь/совет (питание/зарядка)

Сообщение Angel71 » 19 окт 2013, 00:28

вроде 5-10 ампер минимум. но ещё есть "24/7", что имхо делает такое подключение немного нелогичным. яб делал с переключением с акумов на внешнее питание :pardon: хз как оно, допустим в некоторых планшетах мимоходом через акум его заряжать умудряется. да и кроме этого там есть что менять/переделывать.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Нужна помощь/совет (питание/зарядка)

Сообщение Vovan » 19 окт 2013, 00:37

Акки 4ампер\часа - ИМХО маловато... ну на 0,5 - 1 час работы (судя по потребителям)... Хотя тут еще ведь кроме гаджетоф и механизмы имеются... А что они кушают? мождь при активной работе и на полчаса не хватит... Ну а зарядка металгидридов имхо совсем не сложная палюбэ...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Нужна помощь/совет (питание/зарядка)

Сообщение Angel71 » 19 окт 2013, 00:43

про 5-10 это я в смысле по 5в :oops: рефлекторно на 7809 не обратил внимания - я в основном с 3-5в моторами играюсь. в любом случае эти dc-dc хлам дорогущий, а в общем кучу вещей нужно уточнить и подумать, что и как лучше переделать.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
